多居室住宅平面布局CAD设计图纸

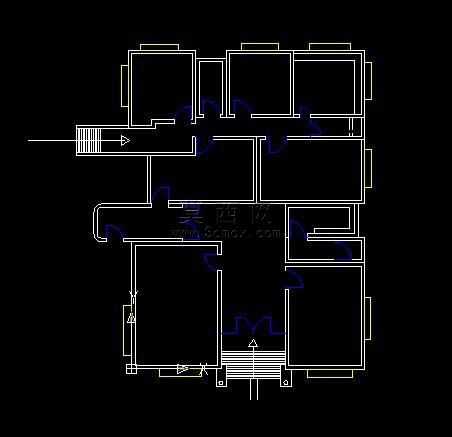

本作品为多居室住宅平面布局设计图纸，依托AutoCAD平台完成二维平面的精准绘制，建模过程严格遵循民用住宅建筑设计的通用规范，对墙体、门洞、窗洞、入户动线、室内功能分区进行了清晰的线条勾勒。图纸以黑色为基底，采用白色实线绘制墙体轮廓，清晰区分承重墙与非承重隔墙的边界，通过标准的建筑制图符号标注出入口位置、楼梯走向、门窗开启方向，完整呈现了整套住宅的空间拓扑关系。设计过程中优先梳理居家生活动线，将公共活动区域与私密休息区域做了合理分隔，入户区域预留了过渡玄关空间，连通公共活动的客餐厅区域，多个独立居室沿动线两侧排布，兼顾了家庭成员的私密居住需求与公共活动的开放性。图纸绘制时统一了线条粗细层级，外墙轮廓采用较粗实线突出建筑整体边界，内部隔墙采用细实线区分，门窗位置采用标准建筑图例表达，同时预留了给排水点位、强弱电点位的布设参考位置，能够为后续的室内装修设计、三维户型建模、施工落地提供精准的二维基准参考。整体平面布局方正，空间利用率较高，没有冗余的狭长过道浪费面积，各个功能房间的尺度符合日常居家使用的合理范围，既满足多人口家庭的分室居住需求，也预留了充足的公共活动空间，可直接作为住宅建筑方案设计、家装方案深化的基础底图使用，也可导入三维建模软件生成对应的立体户型模型，用于家装效果渲染、空间方案展示等场景。
