电源变压器配套异形结构支撑构件

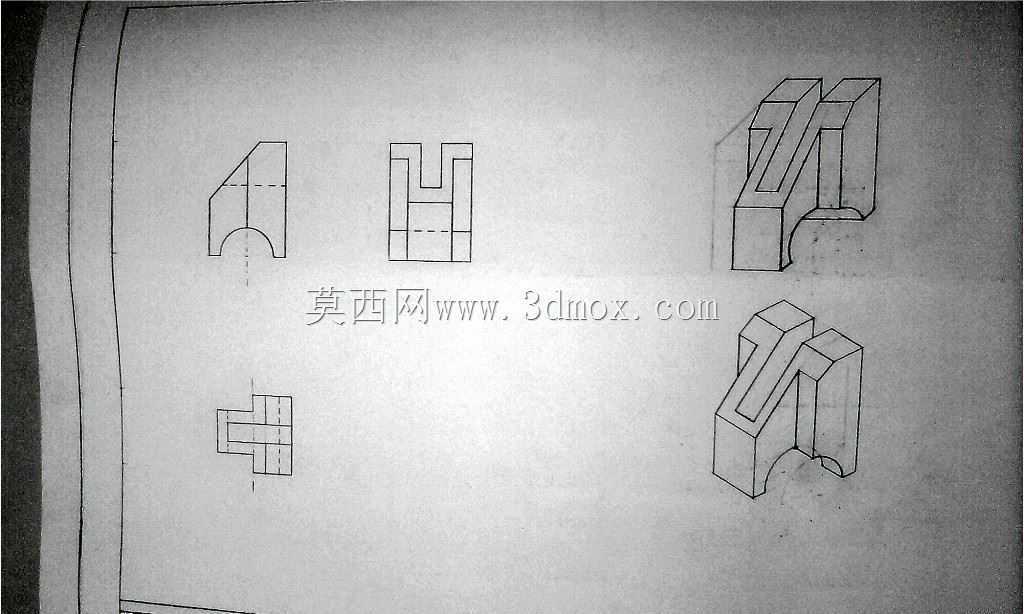

　　该结构件属于电源变压器内部的配套支撑类零件，主要应用于中小功率工频电源变压器的绕组与铁芯装配环节，在变压器整机结构中承担绕组端部限位、绝缘骨架定位以及铁芯叠片组侧向支撑的作用，可适配EI型、CD型等常见铁芯结构的电源变压器装配需求，在民用供电适配器、工业控制回路电源模块、小型机电设备内置供电单元中均有对应使用场景。从实际装配逻辑来看，该零件的异形轮廓并非随意设计，其斜向切面是为了避让变压器绕组引出线的走线空间，避免装配过程中结构件棱边刮伤绕组外层绝缘漆包线，同时下部的弧形缺口刚好匹配铁芯叠片组的圆弧倒角位置，装配后可与铁芯侧面完全贴合，不会出现局部悬空导致的装配应力集中问题。

　　设计过程中优先考虑了绝缘距离的预留，结构件与带电绕组之间的最小间隙控制在3mm以上，满足低压电器的绝缘安全要求，同时两侧的垂直立面可作为绕组绕制完成后的端部挡边，限制绕组在运输、使用过程中出现轴向窜动，避免绕组移位引发的层间短路故障。从安装边界来看，该零件的整体高度与变压器铁芯窗口的深度匹配，安装时无需额外对铁芯或骨架进行二次加工，可直接卡入铁芯与骨架之间的预留间隙，配合绝缘胶层即可完成固定，不需要额外设置安装孔位，减少了装配工序的复杂度。零件的壁厚设计经过受力校核，在变压器长期运行产生的温升环境下，不会出现受热变形导致的支撑失效问题，同时棱角位置均做了R0.5的圆角处理，避免装配过程中划伤操作人员或损坏相邻绝缘部件。

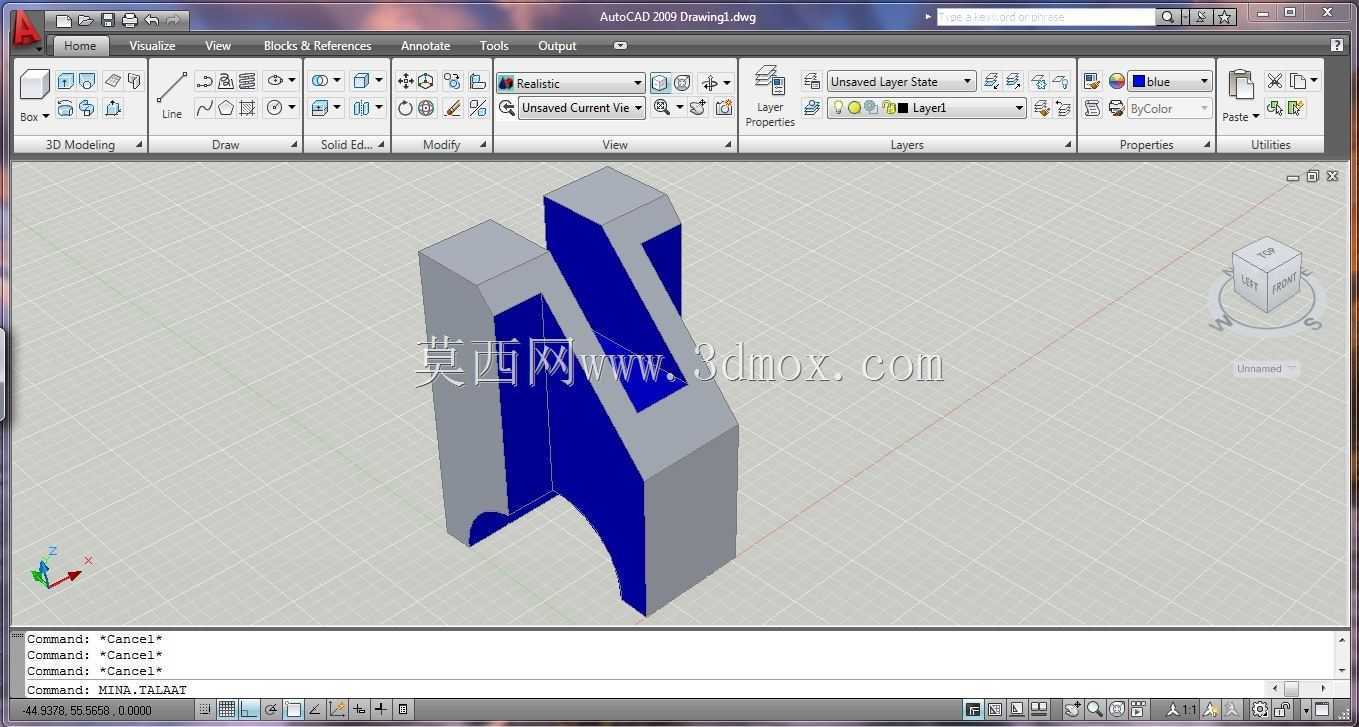

　　在结构建模阶段，该零件的特征构建完全遵循机械加工的工艺要求，所有垂直面的拔模斜度控制在1°以内，可满足注塑或粉末冶金成型的脱模需求，异形曲面部分采用顺滑过渡，不存在曲率突变的位置，可避免成型过程中出现应力集中导致的零件开裂问题。实际使用中，该结构件可替代传统的硬纸板绝缘支撑块，相比纸质支撑件具备更好的结构强度与耐温性能，在变压器长期满负载运行的工况下，不会出现绝缘老化、支撑塌陷的问题，可有效提升变压器整机的结构稳定性与使用寿命。

　　针对不同功率等级的变压器，该结构件可通过等比例缩放尺寸适配不同规格的铁芯与绕组，其核心的支撑、避让、定位功能逻辑保持一致，建模过程中保留了所有特征的参数化关联，调整尺寸时仅需修改对应参数即可快速生成适配不同型号的零件模型，无需重新绘制轮廓特征。从装配公差配合来看，该零件与铁芯侧面的配合公差采用H7/h6的间隙配合，既保证装配时可顺利卡入对应位置，又不会出现间隙过大导致的支撑松动问题，与绝缘骨架的接触位置设置了0.2mm的预压量，装配后可对骨架形成轻微的压紧力，避免骨架在铁芯上出现晃动。
