800X530规格配执行器闸板阀结构设计

　　在市政给排水管网、污水处理厂工艺段、水利渠道分流节点、工业循环水系统的截流管控场景中，这类配直行程执行器的闸板阀是核心截流部件，区别于普通管道内安装的截止类阀门，该类闸板阀多采用明杆导向结构，阀板沿垂直于流体流向的轨道做上下直线运动，实现过流断面的全开或全关动作，不会在阀腔内部形成扰流结构，全开状态下过流阻力极低，适合大流量、含少量悬浮杂质的流体输送场景。

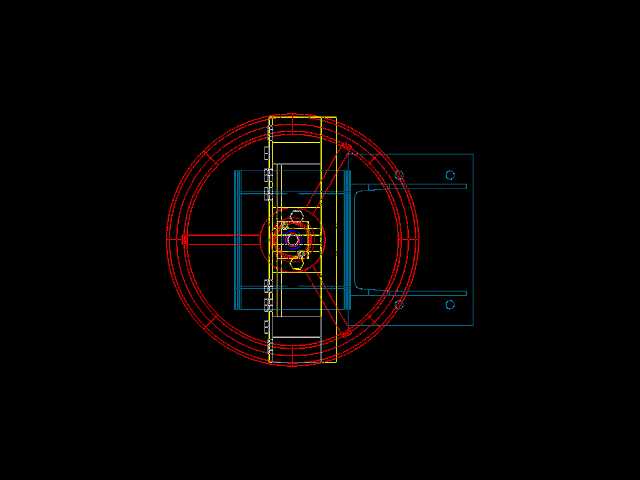

　　从结构设计逻辑来看，这套模型还原了闸板阀的核心组成：顶部的执行器安装座预留了标准执行器连接法兰，可适配电动、气动两类直行程执行机构，阀杆采用外置导向套结构，避免流体介质中的杂质堆积在阀杆密封段造成卡涩，阀杆与阀板的连接采用铰接式结构，可补偿安装过程中阀板与导轨的微小同轴度偏差，避免阀杆受侧向力造成弯曲变形。阀板主体采用框架式加强结构，在800mm通径规格下，既保证阀板承受单侧水压时的结构刚度，又尽可能降低阀板自身重量，减少执行器的提升负载，阀板密封面采用整体包覆式设计，关闭时可贴合阀座密封面实现零泄漏截流，导轨两侧设置了可调式压块，可根据长期运行后的密封磨损情况调整阀板与阀座的贴合间隙，延长设备整体使用寿命。

　　外形尺寸与安装边界方面，该闸板阀通流截面尺寸为800mm×530mm，属于矩形通径的闸门类产品，安装时需要在渠道或管道预埋端预留匹配的法兰安装面，顶部执行器安装位置需要预留足够的维护操作空间，阀杆全行程伸出时的总高度需要在安装设计阶段提前核算，避免与上部管线、操作平台产生干涉。阀板的运动行程与通流高度匹配，全开状态下阀板完全提升至通流断面以上，不会占用有效过流面积，相比圆形通径的同规格阀门，矩形闸板阀更适合贴合现有矩形渠道的截面形状，不需要额外做变径过渡结构，可减少现场安装的土建施工量。

　　从实际使用功能来看，该类闸板阀不适合做流量调节使用，长期处于半开状态时，高速流体冲刷阀板下半部分会造成密封面不均匀磨损，同时阀板受侧向流体冲击力会产生振动，影响阀杆和执行器的使用寿命，常规工况下均作为截断阀使用，仅在全开或全关位置停留。执行器侧可根据现场控制需求选配位置反馈组件，将阀板的开度信号上传至中控系统，实现远程状态监控，部分需要应急操作的场景还可在执行器上配置手动操作机构，在动力中断时可通过手动方式实现阀门的启闭操作。

　　建模过程中对各部件的装配关系做了完整还原，包括阀杆与执行器的连接键槽、阀板与导轨的配合间隙、密封件的安装槽位、安装法兰的螺栓孔位都按照实际工程尺寸做了对应，可直接用于方案设计阶段的安装排布模拟，也可作为同类型产品改型设计的基础参考，核对安装空间时可直接提取模型的外轮廓尺寸，与现场土建结构、周边管线做碰撞检查，提前规避安装阶段的干涉问题。针对不同工况的适配改型，可在该模型基础上调整阀板的密封材质、执行器的动力类型、安装法兰的孔位尺寸，快速生成适配不同项目需求的设计方案，减少重复建模的工作量。
