地埋式一体化污水提升泵站结构设计

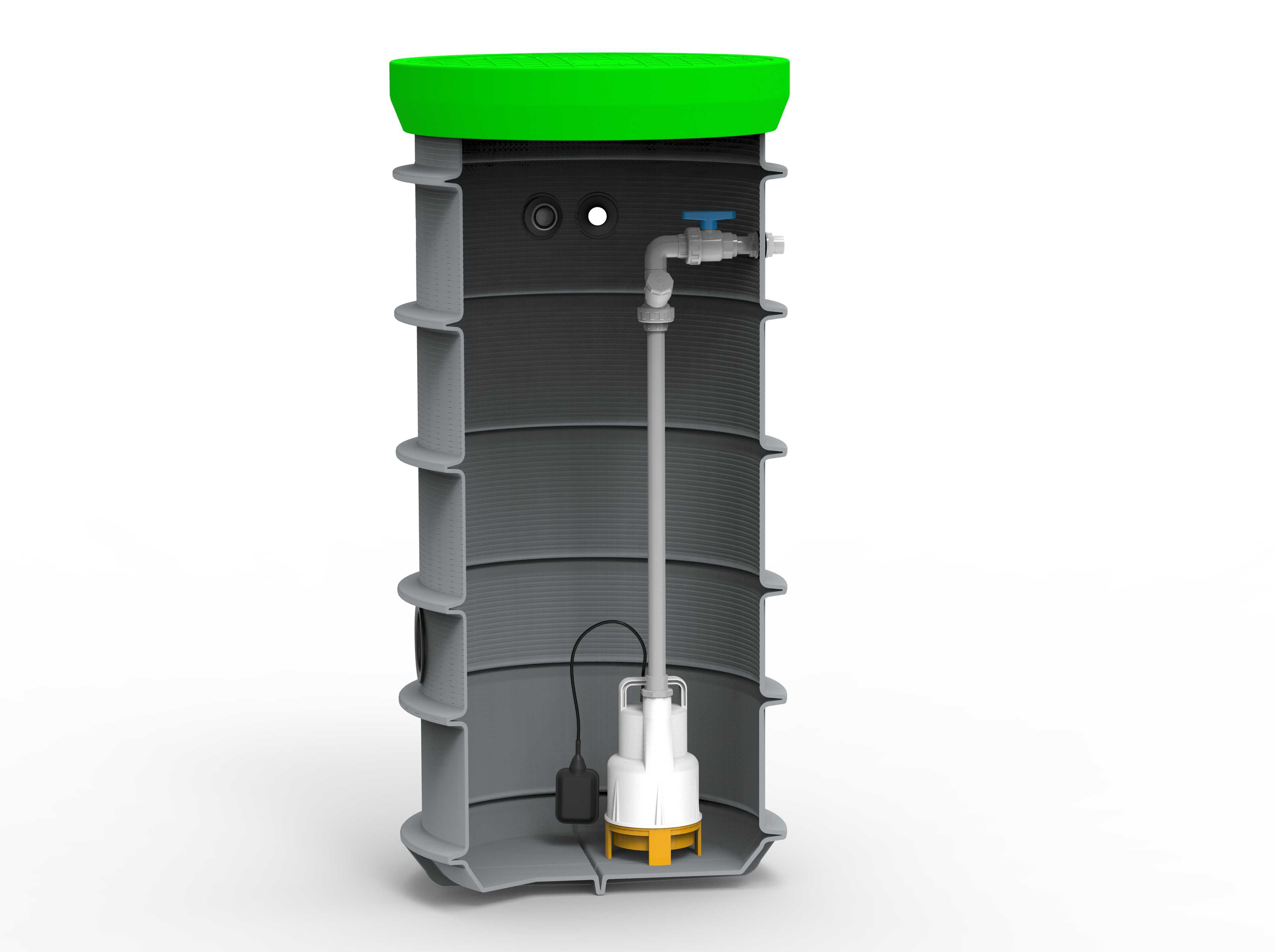

　　这款DN600规格的地埋式污水提升装置，核心采用滚塑成型的PE材质井筒作为主体承载结构，井筒外壁设计有环形加强筋结构，能够抵消地下土壤侧压力与地下水浮力带来的形变风险，顶部的绿色盖板采用卡扣式密封结构，既可以隔绝异味散溢，也能承受行人踩踏的荷载，适配小区绿化带、建筑地下室外侧等埋地安装场景，不需要额外建造大型混凝土设备基坑，大幅缩减现场施工的土建工作量。

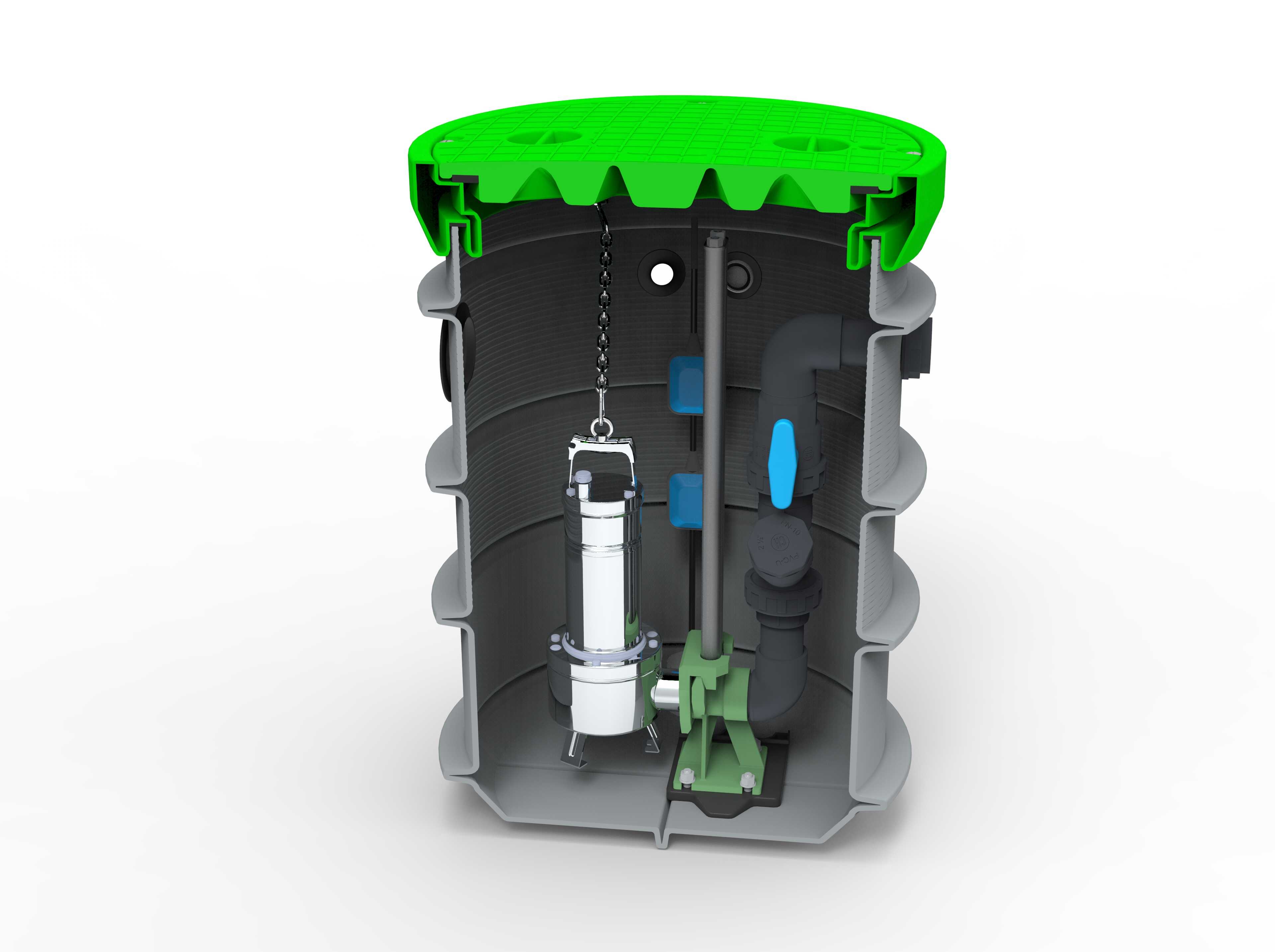

　　从内部结构布局来看，井筒内部预留了铸铁材质的泵组安装底座，配套的不锈钢导轨沿井筒轴向垂直布置，水泵可以沿着导轨直接滑入底座完成耦合对接，后期检修维护时不需要人员下到井筒内部，直接通过顶部的吊装链条就能把泵体提至地面操作，极大降低了密闭空间作业的安全风险。井筒内部可适配多种规格的潜水排污泵，包括大流道无堵塞的DG系列切割型排污泵、适配高液位大流量工况的FEKA系列潜污泵，以及DPV系列高扬程排污泵，选型时可以根据项目的实际扬程、流量需求以及污水介质的杂质含量灵活搭配，不需要额外改动井筒内部的安装接口。

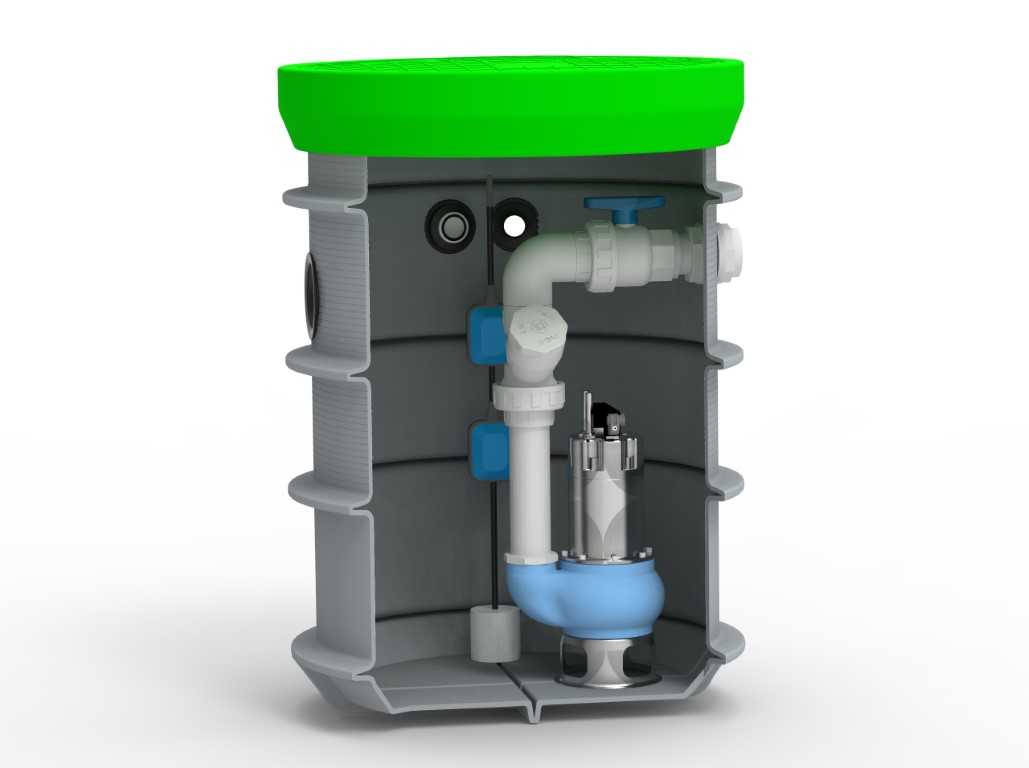

　　管路系统集成在井筒内部的侧方位置，配套的止回阀、检修闸阀都做了模块化的安装固定，蓝色的阀柄操作端预留了足够的操作空间，后期调试或者检修阀门时，人员通过顶部检修口就能直接触达操作位置，不需要拆解过多的管路结构。井筒侧壁预留的进出水接口采用标准法兰对接尺寸，现场安装时只需要把外部的进水管、出水管和对应法兰对接完成密封，就能完成管路部分的安装，大幅缩短现场的施工周期。

　　从安装边界来看，DN600规格的井筒外径控制在650mm以内，整体高度可以根据项目的埋深需求做定制调整，最小安装埋深可以做到1.2米，最大适配埋深不超过4米，能够满足绝大多数民用建筑、小型商业体的污水提升需求，安装时只需要在开挖好的基坑底部做100mm厚的混凝土找平层，把井筒吊装就位后接好管路、回填级配砂石并分层夯实，就能完成设备的主体安装，不需要额外做井筒的防腐处理，PE材质本身的耐酸碱腐蚀特性，可以适配生活污水、轻度工业废水等多种介质的输送场景，正常使用工况下的结构使用寿命可以达到50年以上。

　　设计过程中充分考虑了地下设备的运维便利性，井筒内部的液位检测装置沿导轨固定，可以实时监测筒内的污水液位，自动控制泵组的启停，当液位达到启泵阈值时自动启动水泵排水，液位降到停泵阈值时自动停泵，不需要人工值守操作。顶部盖板的密封结构做了多重防水设计，能够避免地面积水、雨水倒灌进入井筒内部，同时盖板上预留了通风接口，可以对接外部的通气管路，平衡井筒内部的气压，避免排水过程中筒内形成负压影响泵组的吸水效率，也能把筒内的异味引导至高空排放，避免影响周边的空气质量。

　　结构建模过程中，所有的安装接口都做了公差匹配校核，导轨和泵座的耦合面做了导向倒角设计，保证泵体下放过程中能够精准对位，不会出现卡滞或者密封不严的问题；内部的管路支架采用镀锌型钢材质，通过膨胀螺栓固定在井筒侧壁的预埋安装点上，能够承受管路运行过程中的水锤冲击，不会出现管路移位、接口渗漏的问题。吊装链条采用304不锈钢材质，承重能力满足满水状态下泵体的吊装需求，链条顶部固定在盖板下方的挂点上，不会因为长期浸泡在污水中出现锈蚀断裂的问题。
