多合一旋转挂接支撑构件结构设计

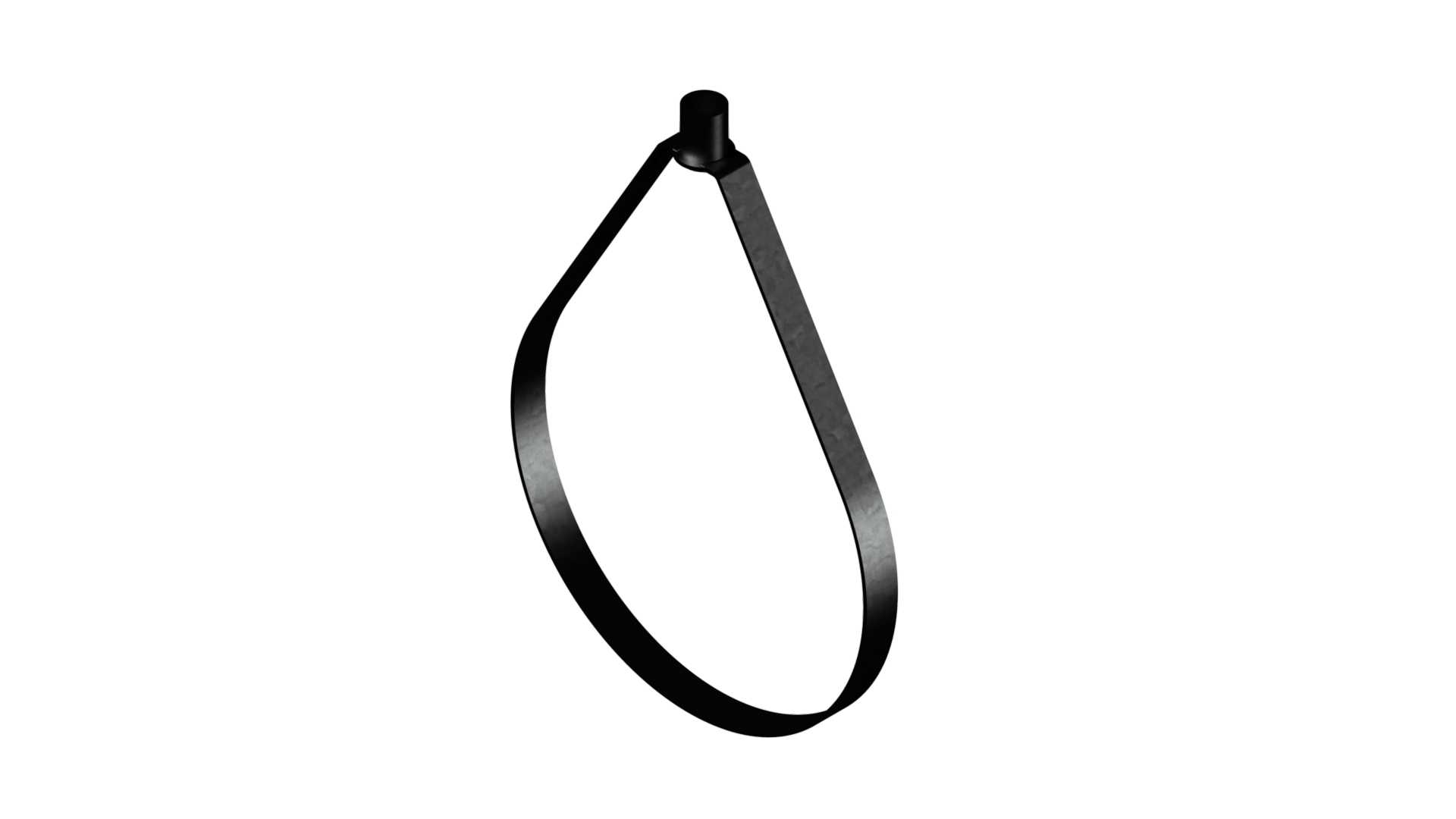

　　该构件主要应用于工业管路布设、小型设备吊挂、工位器具挂装等场景，在车间压缩空气管路排布、轻型仪表管线固定、工位工具挂装等工况下均可适配，可替代传统固定式管夹与刚性吊耳，解决管路布设后角度调整受限、后期运维拆装不便的问题。从功能特性来看，构件上端设置柱状安装连接端，可直接插入预设的安装基座孔位，通过顶丝或者卡簧实现轴向固定，无需额外焊接转接件，安装工序较传统吊件减少两道以上；主体采用环形带状承力结构，闭合环带可直接箍套在圆形管件、柱状工具或者小型设备的连接颈位置，环带自身具备一定弹性形变空间，可适配一定公差范围内的不同直径被夹持件，无需针对每一种管径单独定制夹块。

　　设计阶段优先考虑了安装后的角度调节需求，上端连接端与环带主体采用一体化成型的过渡连接结构，连接位置预留了旋转自由度，环带可绕上端安装柱的轴线做360度回转，当被吊挂的管路需要调整走向、或者挂装的工具需要调整取用角度时，无需拆卸整个构件，直接转动环带即可完成角度调整，调整到位后依靠连接位置的阻尼结构保持角度稳定，不会在管路自重或者设备振动作用下自行偏转。外形尺寸方面，上端安装柱的直径适配常规M10-M12规格的安装孔位，柱体有效插入长度控制在20mm左右，既保证足够的插接配合长度避免脱出，又不会过长导致安装后突出基座过多影响周边部件布设；环带主体的自然状态内径适配25-40mm直径的圆形被夹持件，环带自身宽度为8mm，厚度2mm，采用弹性金属材质制作，箍紧状态下可提供足够的抱紧力，承受5kg以内的吊挂载荷不会出现滑脱或者塑性变形。

　　安装边界上，构件整体安装后占用的径向空间不超过环带最大外径，轴向总高度从安装柱顶端到环带最底端控制在120mm以内，在狭小的设备夹层、管路排布密集的桥架下方均可安装，不会与周边相邻的管路、结构件产生干涉。结构建模过程中，对环带与上端安装柱的过渡位置做了圆弧过渡处理，避免应力集中导致长期受载后出现断裂，环带的开口端做了圆角打磨处理，安装时不会划伤被夹持件的表面防腐层，也不会对安装人员造成割伤风险。

　　实际使用中，该构件可同时兼容管夹固定、卡箍抱紧、旋转吊挂三类功能，在多管线并行布设的工位，可通过调整不同构件的旋转角度，让管线排布更整齐，避免管线交叉缠绕，后期运维需要拆卸某一段管路时，只需掰开环带开口即可取下管路，无需拧动多组固定螺栓，大幅提升运维效率。针对有振动的工况，环带内侧可适配加装橡胶垫层，增大抱紧摩擦力的同时吸收振动能量，避免长期振动导致构件松动或者被夹持件表面磨损。建模时对环带的形变范围做了仿真验证，当环带开口掰开至最大适配直径时，最大应力出现在环带与上端连接柱的过渡位置，应力值远低于材料的屈服强度，可满足反复拆装调整的使用需求，不会出现掰动几次就断裂的问题。
