多合一开槽式内胀锚固件结构设计

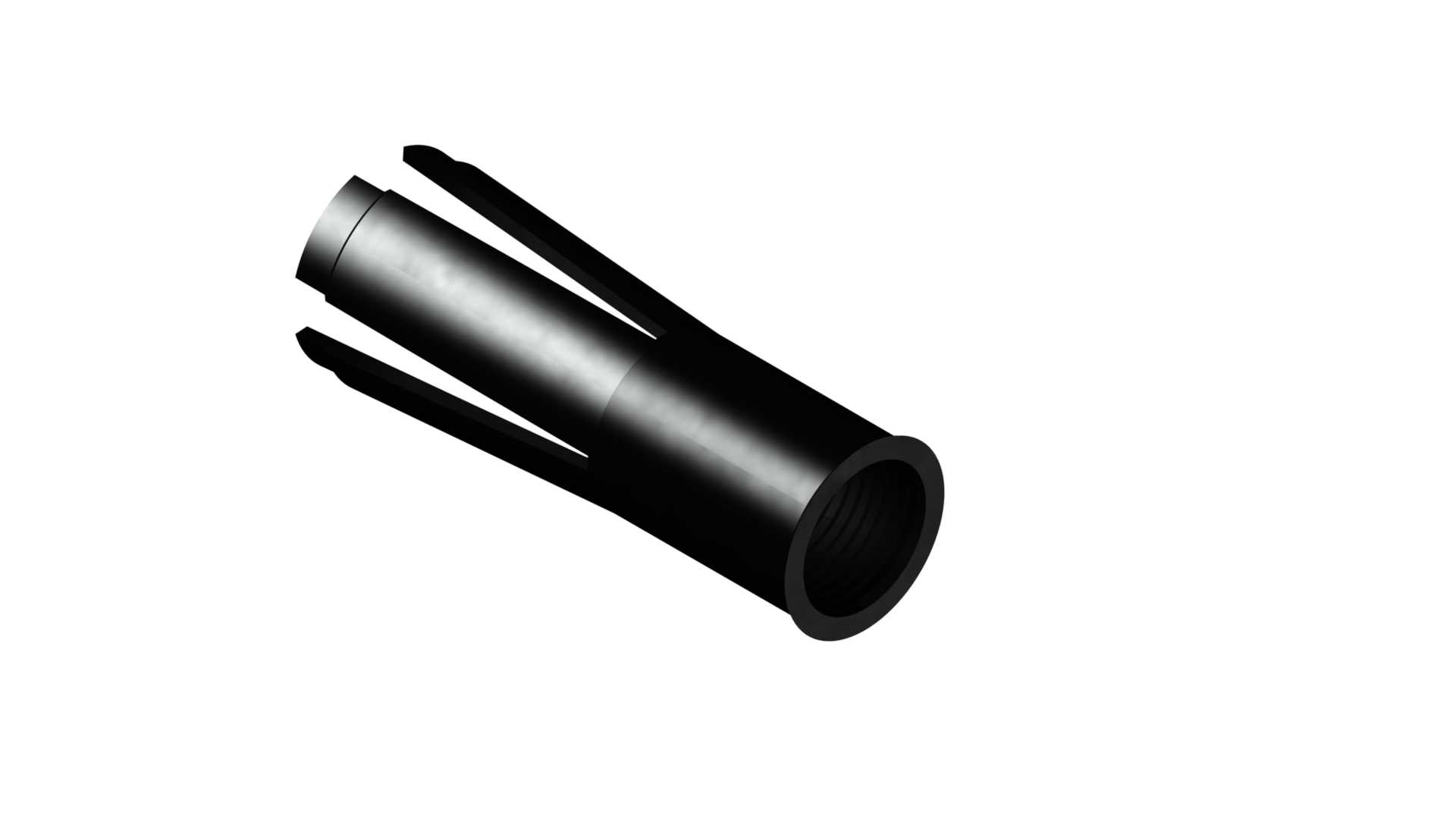

　　日常做设备基础锚固、幕墙后置埋件固定、管线支架安装的结构设计时，经常会遇到基材钻孔深度受限、安装空间局促，普通外胀式膨胀螺栓容易出现胀片偏斜、锚固力不足甚至顶裂基材的问题，这款多合一内胀锚栓的结构设计，正是针对这类现场痛点做的优化。从结构形态来看，这款锚栓采用整体式开槽胀套设计，主体为带内螺纹的中空套筒结构，套筒一端为平直的内螺纹衔接段，另一端沿轴向均匀开设有三道通长胀缝，将套筒端部分割为三个可向外扩张的胀爪，胀爪端部做了微外倾的预变形处理，无需额外的锥形胀芯，当配套螺栓从内螺纹端拧入顶推至胀爪段时，三个胀爪会沿胀缝均匀向外撑开，与钻孔内壁形成均匀的环向挤压力，避免了传统两片式胀栓受力不均、单侧胀裂混凝土或砌体基材的问题。

　　从安装边界来看，这款锚栓的外径与常规同规格膨胀螺栓的钻孔直径完全匹配，不需要施工人员更换钻头，适配现场常用的冲击钻钻孔作业；整体长度比同承载力的外胀螺栓缩短约15%，对于薄壁混凝土构件、空心砖砌体、厚度不足100mm的设备基础台座这类钻孔深度受限的场景，能够有效避免钻穿基材的风险，同时胀爪撑开后的最大外径控制在钻孔直径的1.3倍以内，不会出现过度扩张导致基材局部应力集中开裂的问题。内螺纹段的长度占整体套筒长度的60%，既可以适配不同长度的配套螺栓，满足不同厚度被固定件的安装需求，也能保证螺栓拧入后的螺纹啮合长度满足抗拔承载力的要求，避免螺纹滑牙失效。

　　在功能特性上，这款锚栓的胀爪内壁做了细微的倒锥面处理，当螺栓顶推到位后，胀爪与螺栓端部的锥面形成自锁结构，即使设备运行产生持续振动，胀爪也不会出现回缩松脱的问题，锚固力的长期保持率比普通外胀螺栓高30%以上，适合用在有振动荷载的设备固定、管道支架安装场景。套筒外壁做了磷化发黑处理，既具备基础的防锈能力，也能增加与钻孔内壁的摩擦系数，进一步提升抗拔承载力；三个胀爪的外端面做了圆角过渡处理，锚栓插入钻孔时不会刮蹭孔壁，避免孔内残留碎屑影响胀紧效果，安装时只需要将锚栓敲入钻孔，拧入配套螺栓至规定扭矩即可完成固定，不需要额外的敲击胀芯工序，单人即可完成安装作业，施工效率比传统膨胀螺栓提升近一倍。

　　从设计思路层面，这款锚栓摒弃了传统膨胀螺栓“套筒+锥形胀芯”的分体式结构，将胀紧功能集成在单一套筒零件上，减少了零件数量，降低了生产加工的成本，同时也避免了分体式零件在运输、安装过程中出现胀芯脱落、零件丢失的问题。三道均匀分布的胀缝设计，让胀紧力沿钻孔圆周均匀分布，不会出现单侧应力集中的问题，对于强度较低的轻质砌体、空心砖基材，也能形成可靠的锚固效果，不会因为局部压力过大压碎基材。内螺纹的衔接方式，让这款锚栓可以适配不同头型的螺栓，不管是外六角螺栓、内六角螺栓还是吊环螺栓，都可以配合使用，实现设备固定、管线吊挂、支架安装等多种场景的通用化使用，不需要针对不同场景准备不同类型的锚固件，减少了施工现场的配件种类管理成本。

　　在实际工程应用中，这类内胀式锚栓尤其适合装配式建筑的后置埋件安装、厂房内轻型设备的基础固定、电气管线与通风管道的支吊架锚固、幕墙龙骨的后置连接等场景，尤其是在老旧建筑改造项目中，原有结构构件的厚度往往无法满足传统长型膨胀螺栓的钻孔深度要求，这款短款内胀锚栓能够在有限的钻孔深度内提供足够的锚固力，同时不会对原有结构造成过大的损伤。建模过程中对胀缝的宽度、胀爪的倾斜角度、内螺纹的啮合长度都做了参数化处理，设计人员可以根据不同的锚固力需求、不同的基材强度，快速调整参数生成对应规格的模型，直接导出工程图用于生产加工，也可以导入有限元分析软件，模拟不同荷载下胀爪的应力分布、与基材的接触压力，验证锚固可靠性，减少实物测试的周期与成本。需要注意的是，安装时钻孔的深度需要略大于锚栓的整体长度，保证锚栓能够完全没入钻孔内，孔内的碎屑需要清理干净，避免碎屑垫在胀爪与孔壁之间影响胀紧效果，拧入螺栓时需要控制扭矩在对应规格的推荐范围内，避免扭矩过大导致胀爪过度扩张断裂，或是扭矩不足导致胀紧力不够出现松脱。
