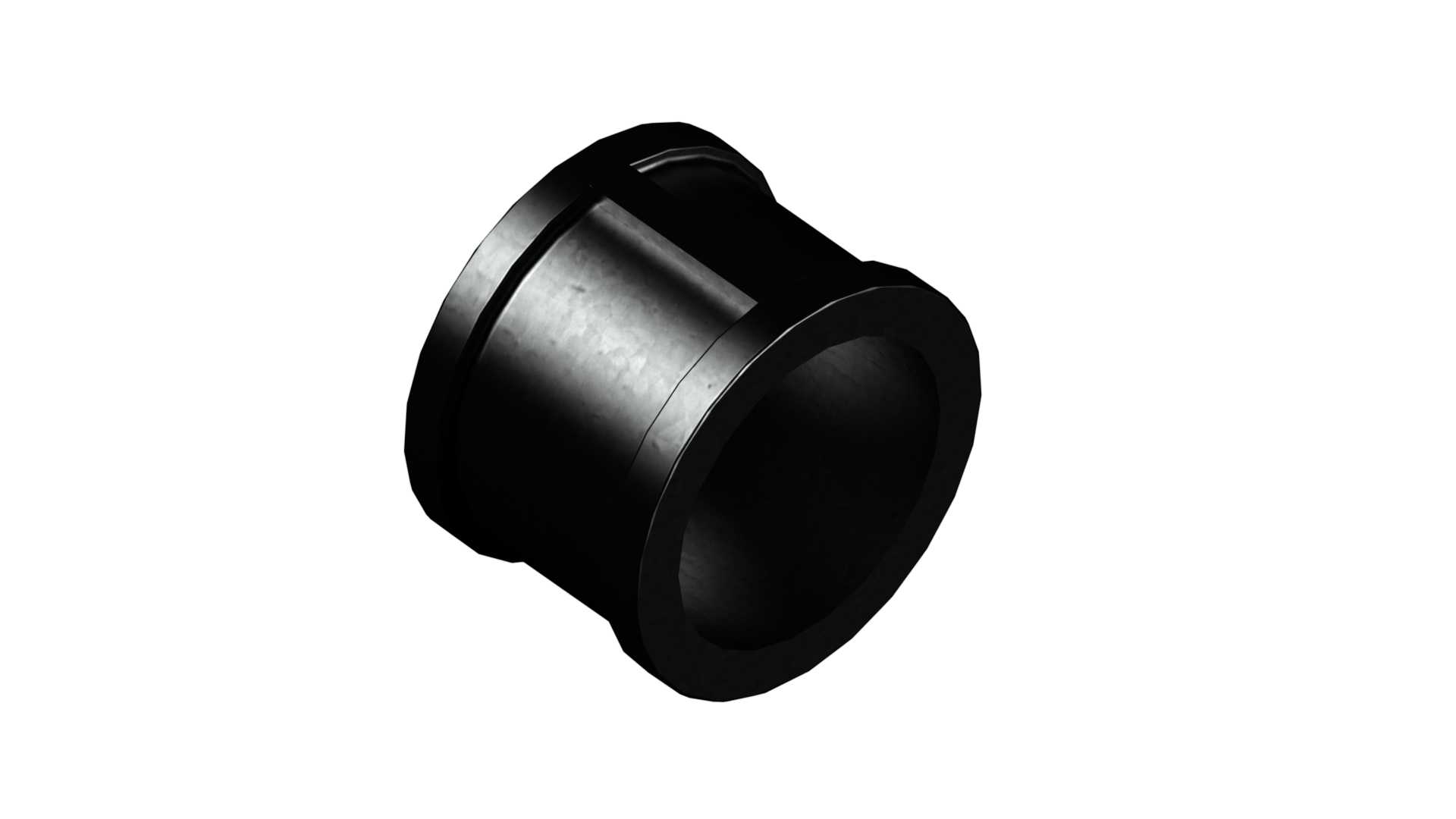

等径承插式多合一GI管道连接插座

　　在民用给排水、化工流体输送、小型气动回路搭建等现场施工场景里，管路对接的可靠性直接决定整套系统的运行稳定性，尤其是同管径管路的端部衔接位置，一旦出现连接错位、密封失效问题，轻则引发介质渗漏造成物料损耗，重则导致整套管路系统压力失稳，影响上下游设备的正常运行。这款承插式GI连接插座，就是针对同公称通径金属管路的端部对接需求开发的专用连接件，区别于传统需要螺纹攻丝、法兰对接的连接形式，它采用直插承嵌的结构逻辑，大幅降低现场安装的操作门槛，同时能保证足够的连接强度与密封性能。

　　从结构设计逻辑来看，这款连接件整体采用两端带限位凸缘的筒状结构，主体内孔为等径直腔，能够与对应外径的GI管路实现间隙配合，两端的外翻凸缘一方面作为承插深度的物理限位，避免管路插入过深导致内部流道出现错位台阶，造成介质流动阻力增大，另一方面也为外部加装卡箍、密封压套提供了受力支撑面，不需要在管路上额外加工定位槽就能完成轴向固定。筒身外壁做了均匀的壁厚过渡设计，从端部凸缘到中间筒身的壁厚差控制在合理范围，既避免了应力集中导致的受压开裂问题，也不会因为壁厚过大造成材料浪费、整体重量超标。内孔表面做了粗糙度控制，能够适配橡胶密封圈、密封胶等多种密封形式，当管路插入到位后，配合外部的压紧件可以实现径向密封，耐受常规工况下的流体压力冲击。

　　从安装边界维度考量，这款连接件的轴向总长度经过优化，在保证两端承插深度满足管路固定要求的前提下，尽可能压缩了整体轴向尺寸，适合在管路排布紧凑、安装操作空间有限的场景下使用，比如设备内部的预装管路、墙体预埋管路的端部对接位置，不需要预留太长的操作空间就能完成安装。两端凸缘的外径尺寸统一，适配市面上常规规格的管道卡箍、压紧环，不需要定制专用的固定配件，现场施工时可以直接选用标准件完成装配，降低物料筹备的复杂度。内孔的直径公差严格按照管路配合的要求设定，既不会因为间隙过小导致管路插入困难，也不会因为间隙过大造成密封件受压不均出现渗漏点，常温工况下不需要额外做适配加工就能直接完成装配。

　　在实际应用过程中，这款连接件可以适配多种材质的GI管路，包括镀锌钢管、硬质PVC衬钢管、薄壁不锈钢管等，只要管路外径与内孔尺寸匹配，都可以通过承插方式完成对接，不需要针对不同管材更换连接配件。在气动回路场景中，它可以用于压缩空气管路的同径对接，耐受常规的工作压力，不会因为气流脉冲出现松脱；在给排水管路场景中，配合防水密封胶或者橡胶圈使用，可以实现长期无渗漏连接，减少后期运维的检修频次；在小型化工流体输送场景中，只要选用对应耐腐材质的同结构连接件，也可以完成腐蚀性介质管路的快速对接。

　　从建模还原的角度来看，这款零件的建模过程需要重点关注几个关键尺寸的精度控制：首先是内孔的圆柱度，必须保证整个内孔腔的直径偏差在允许范围内，避免出现锥度导致管路插入后出现倾斜；其次是两端凸缘的端面平行度，要保证两个端面与内孔轴线垂直，这样在外部压件压紧时受力均匀，不会出现偏压导致的密封失效；另外筒身的过渡圆角处理也需要注意，所有棱角位置都要做合理的圆角过渡，避免安装过程中划伤密封件或者施工人员，同时也能减少应力集中点，提升零件的整体受压强度。建模时还要注意承插深度的标识位置，虽然成品零件上不需要标注，但在工程图输出时要明确标注最小承插深度，指导现场施工人员保证管路插入到位，避免因为插入深度不足导致连接强度不够，在管路受外力拉扯时出现脱开问题。

　　不同于螺纹连接需要对管路端部做套丝处理，也不同于法兰连接需要在管路上焊接法兰盘，这种承插式连接插座的安装效率更高，对施工人员的技能要求更低，不需要配备套丝机、焊接设备等专业工具，只需要将管路端部清理毛刺后插入插座，配合外部卡箍压紧就能完成连接，非常适合应急抢修、快速布管的作业场景。同时它的流道内部没有多余的凸起或者缩径结构，介质流过时的局部阻力系数更小，不会在连接位置造成明显的压力损失，对于对管路压力损失控制有要求的流体系统来说，这种连接形式比螺纹连接、法兰连接的流道通畅性更优。日常运维过程中，如果需要拆卸管路，只需要松开外部的卡箍就能将管路拔出，重复安装拆卸也不会损伤连接部位，方便后期对管路系统进行改造、检修。
