金属圆筒供料立式料仓输送装置

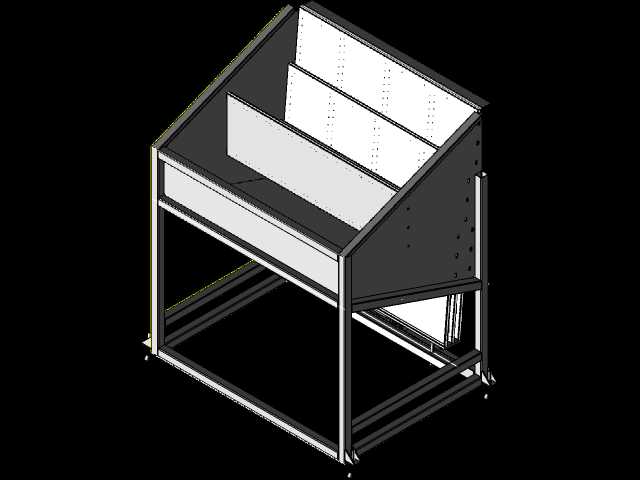

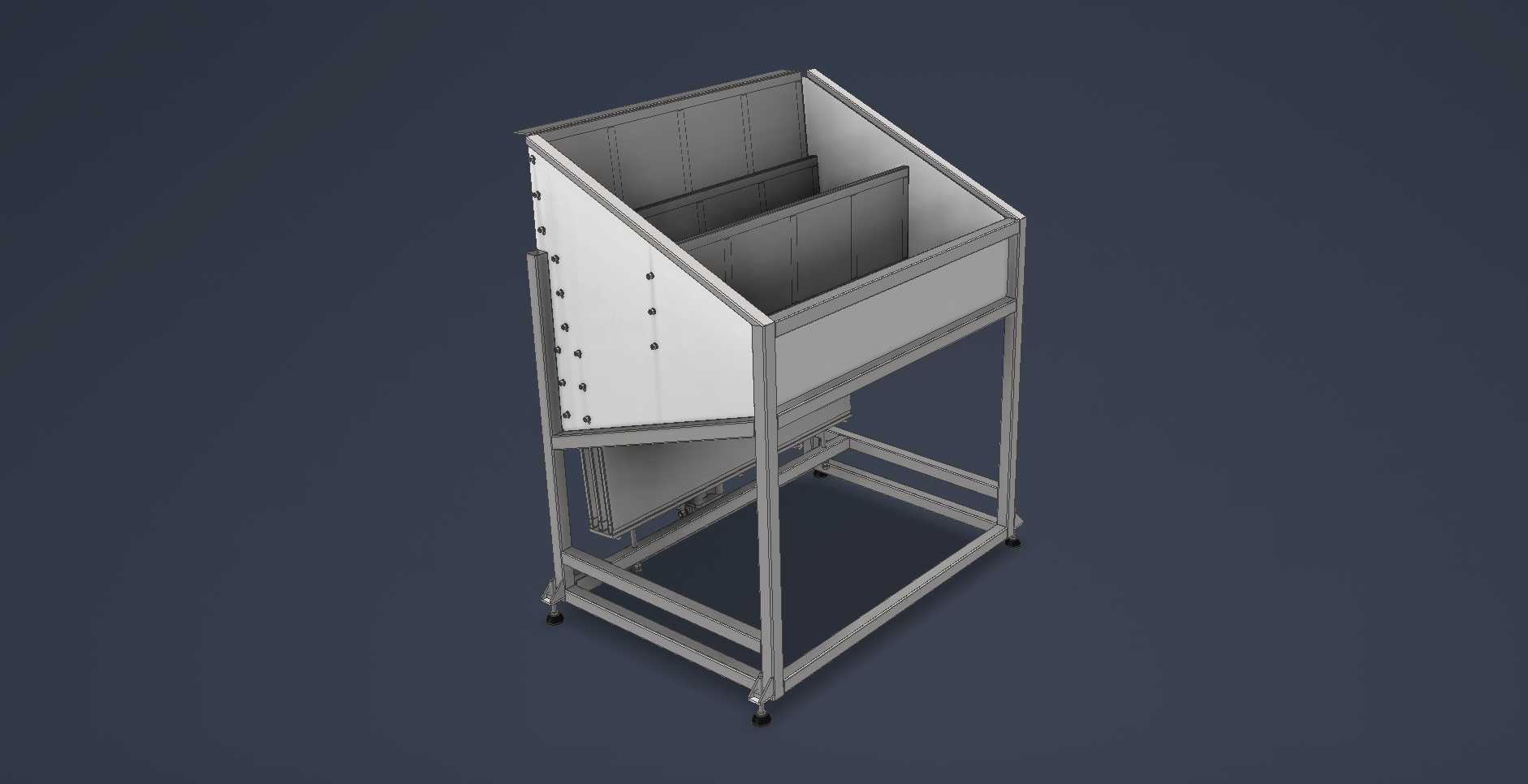

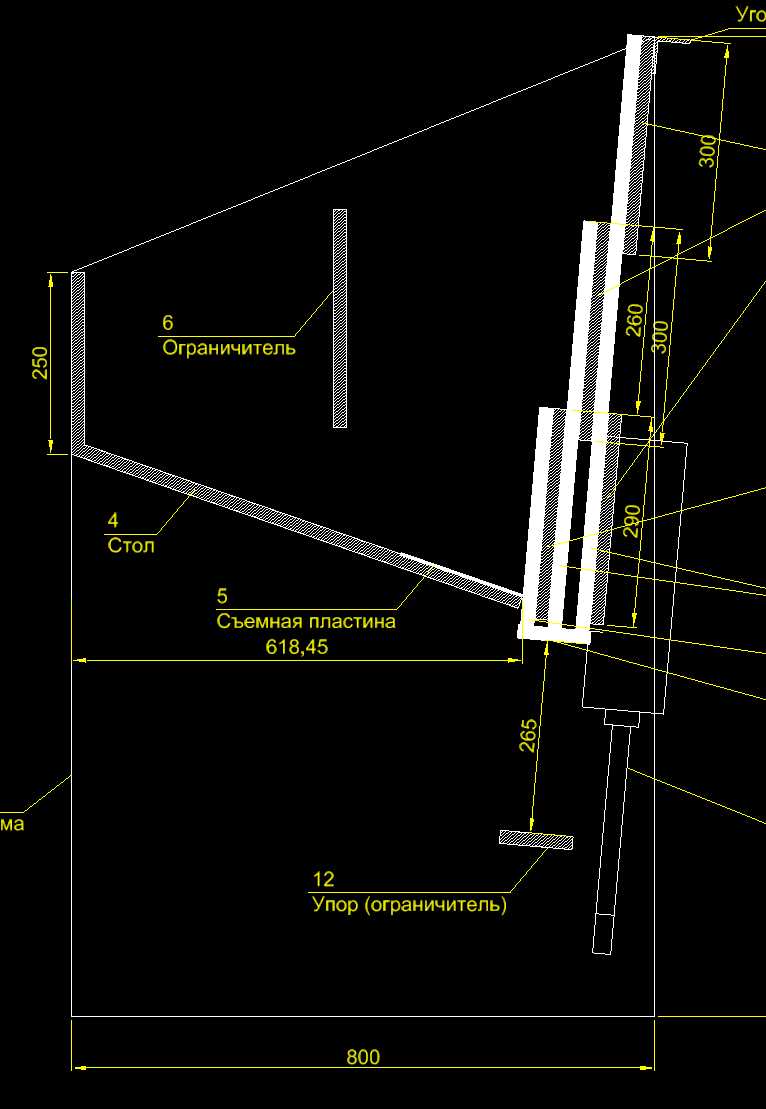

　　在冲压加工、金属管件批量生产的车间产线布局中，这类立式料仓输送装置常布置在皮带输送线的起始端，承担毛坯件的暂存与定向供给任务，解决人工上料频次高、供料节奏与产线节拍不匹配的痛点。不同于水平布置的常规输送设备，该装置采用立式储料结构，整体框架采用标准工业矩形管焊接成型，底部配置可调脚轮与固定支撑脚，兼顾设备转场移动的灵活性与运行时的结构稳定性，框架外侧的储料仓采用加厚钢板折弯拼接，仓体侧壁设置多组加强筋板，避免满料状态下仓壁受物料挤压出现形变，影响物料滑落顺畅度。仓体朝向出料端的侧面设计为倾斜导料面，导料面与竖直方向保持固定夹角，保证堆叠存放的金属圆筒能够依靠自身重力沿导料面有序滑向出料位置，不会出现物料卡滞、叠料的问题。

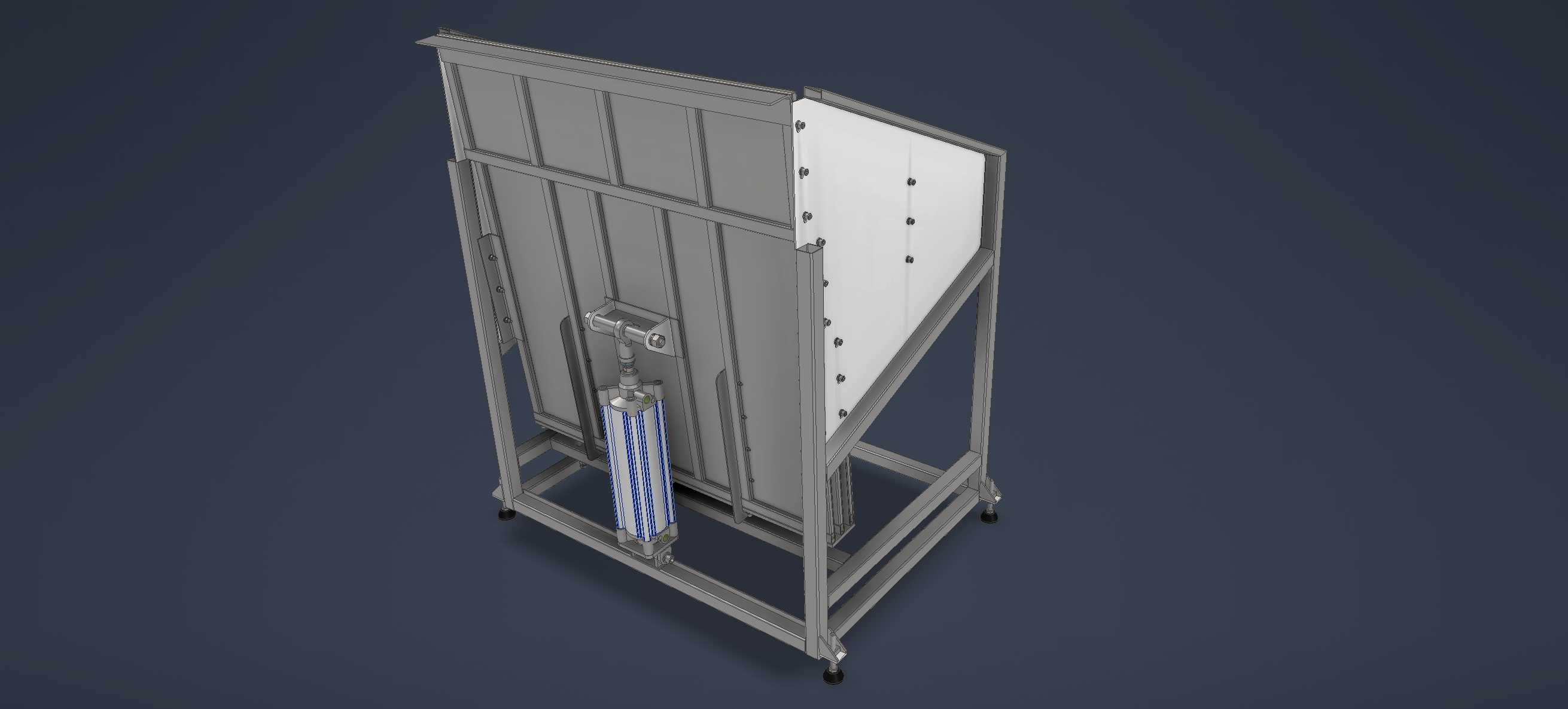

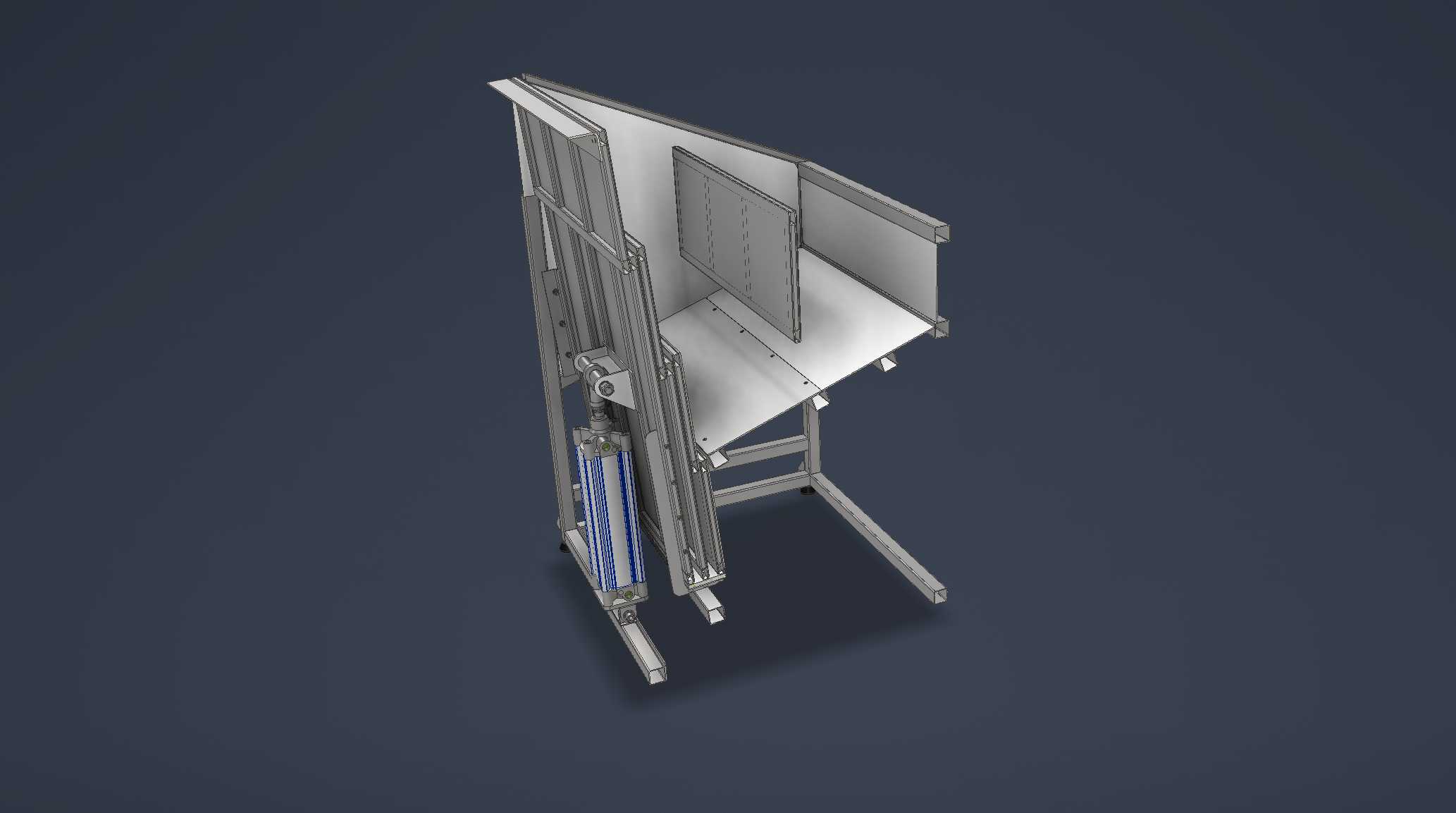

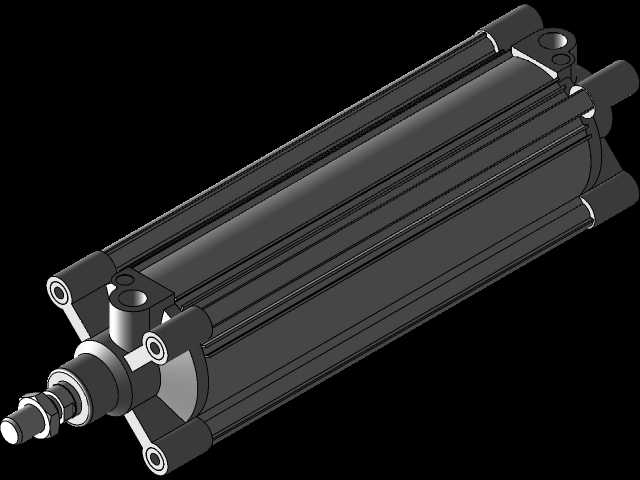

　　出料位置配置气动推料机构，气缸通过安装支架固定在框架侧方，推料头的外形与金属圆筒的端面轮廓匹配，每次动作可将单支金属圆筒平稳推送至外侧的皮带输送线上，推料行程与气缸运行速度可根据产线实际节拍调整，避免推料力度过大造成工件表面磕碰损伤。从安装边界来看，该设备整体高度为1300mm，刚好匹配常规车间皮带线的进料高度，不需要额外增设过渡衔接机构，设备底座的占地面积控制在小范围区间，不会占用过多产线周边的操作空间，框架侧面预留的安装孔位可根据现场布局需求加装物料检测传感器，实现缺料预警、满料停机的自动化控制逻辑，减少人工值守的工作量。

　　设计过程中重点考量了负载能力，整套储料结构与支撑框架经过受力校核，额定工作负载可达500kg，能够满足单班次生产的物料存储需求，不需要频繁补料。仓体与框架之间采用螺栓连接的组装方式，后期维护时可快速拆卸仓板清理内部残留的金属碎屑，避免碎屑卡入导料缝隙影响物料输送。气动元件的管路全部沿框架内侧的线槽布置，既避免管路外露被工件剐蹭破损，也让整体外观更加规整，设备运行时的噪音控制在工业生产允许的范围内，不会对车间作业环境造成额外的噪音污染。针对金属圆筒表面易划伤的特性，导料面与推料头的接触位置都做了圆角钝化处理，部分接触区域可根据工件材质更换聚氨酯缓冲垫，进一步降低工件输送过程中的外观损伤概率。

　　在产线适配性上，该装置不需要对原有皮带输送线做大规模改造，仅需将出料口对准皮带接料位置，固定好底部支撑脚即可投入使用，气源接口采用标准快插接头，对接车间常规压缩空气管路即可驱动气动机构运行，电气控制部分可直接接入产线原有PLC控制系统，实现与后续加工设备的信号联动，根据下游设备的加工节奏自动调整供料速度，避免出现物料堆积或缺料断供的情况。不同于大型集中供料系统，该立式料仓输送装置更适合中小型金属加工产线的单工位供料场景，结构紧凑维护简单，没有复杂的传动机构，日常仅需定期检查气缸密封件、紧固框架连接螺栓即可保证长期稳定运行，储料仓的内部尺寸可根据待输送金属圆筒的直径、长度做适应性调整，导料面的倾斜角度也可根据物料的表面摩擦系数做微调，保证不同规格的圆柱形工件都能顺畅滑落，不会出现中途卡滞的问题。底部的脚轮配置锁止结构，设备移动到指定位置后锁止脚轮再调节支撑脚高度，即可保证设备整体处于水平状态，避免因地面不平整导致物料偏移滑落轨迹，影响供料精度。
