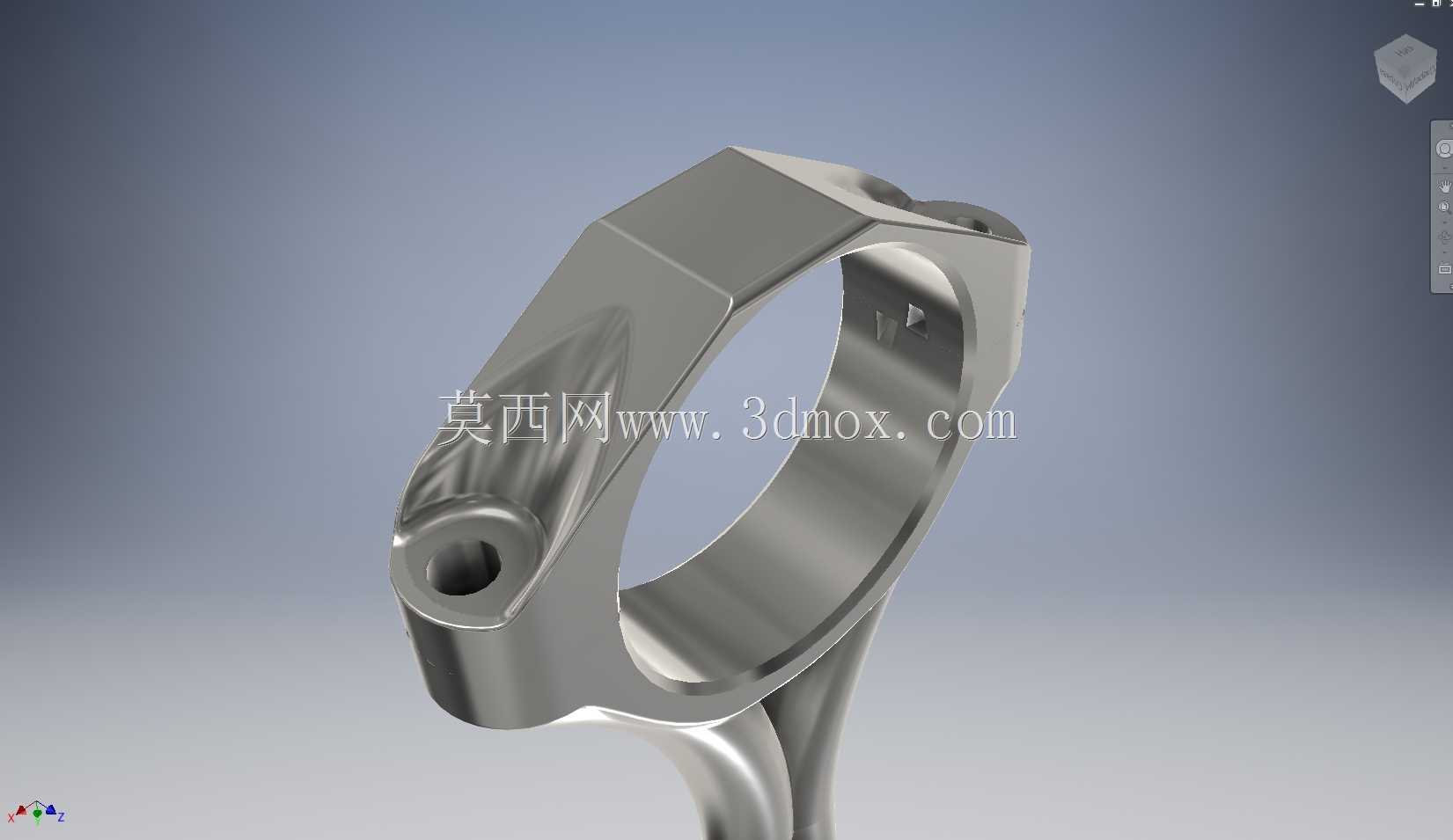

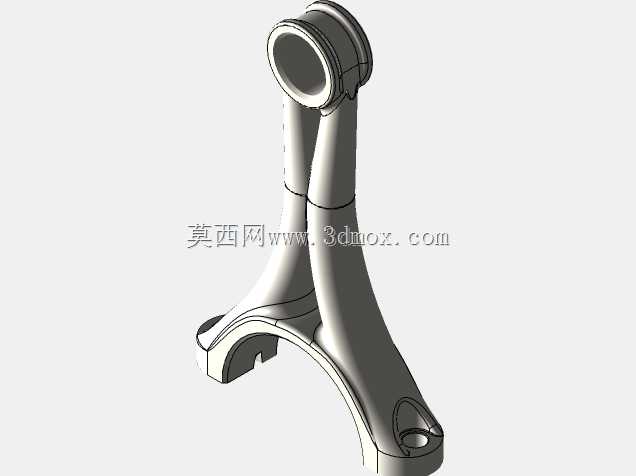

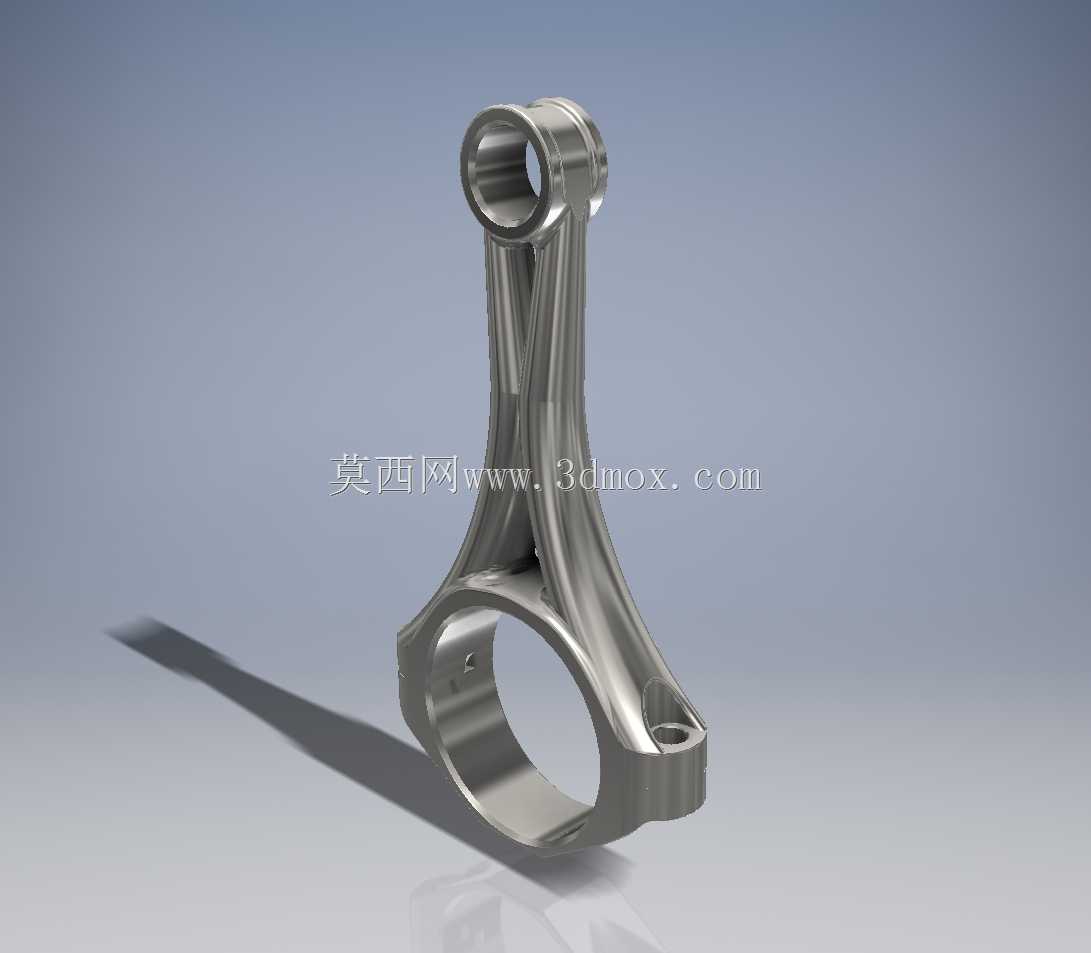

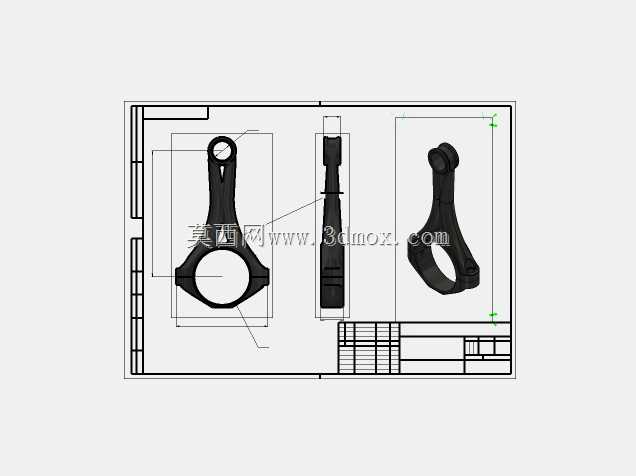

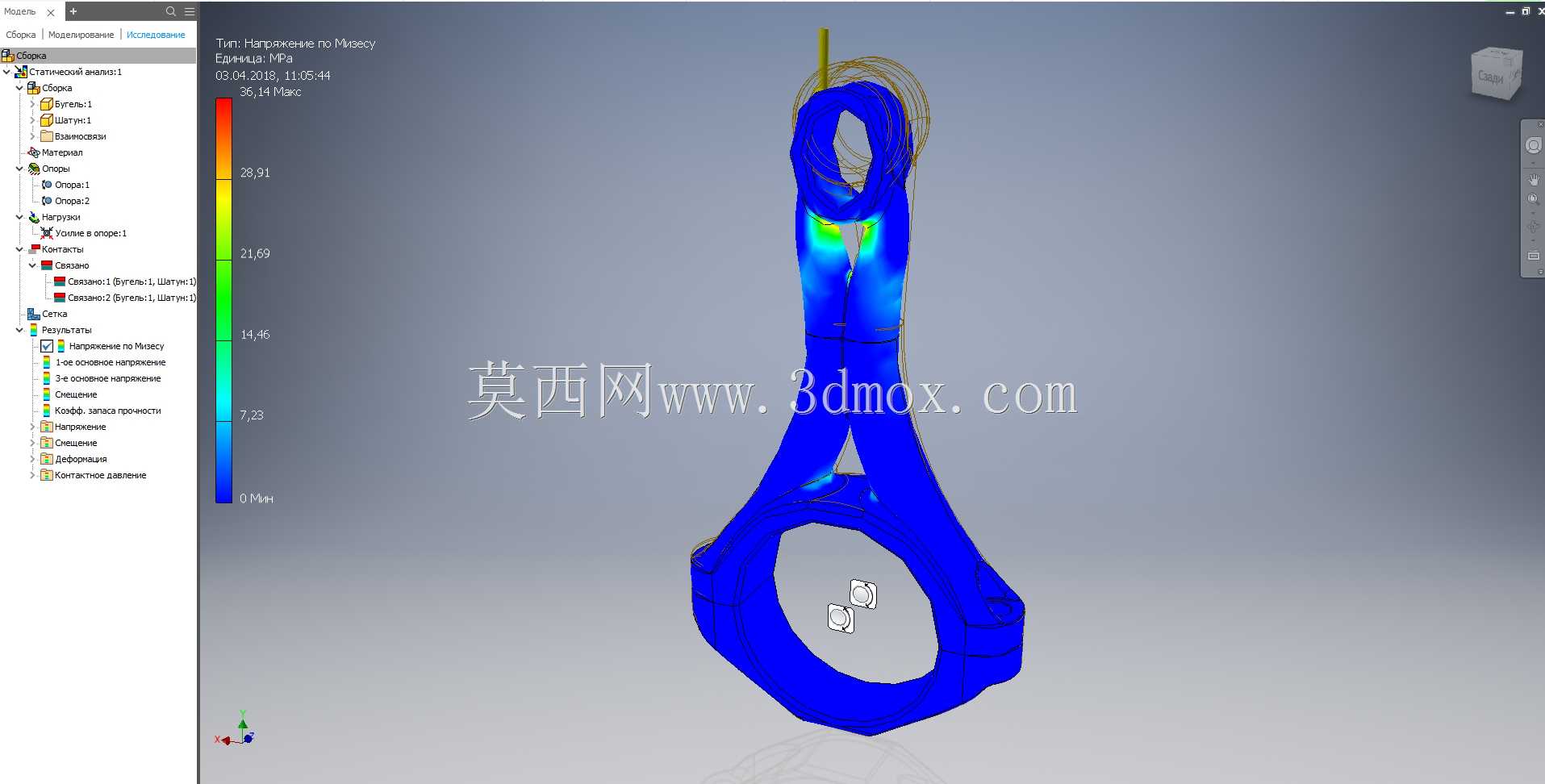

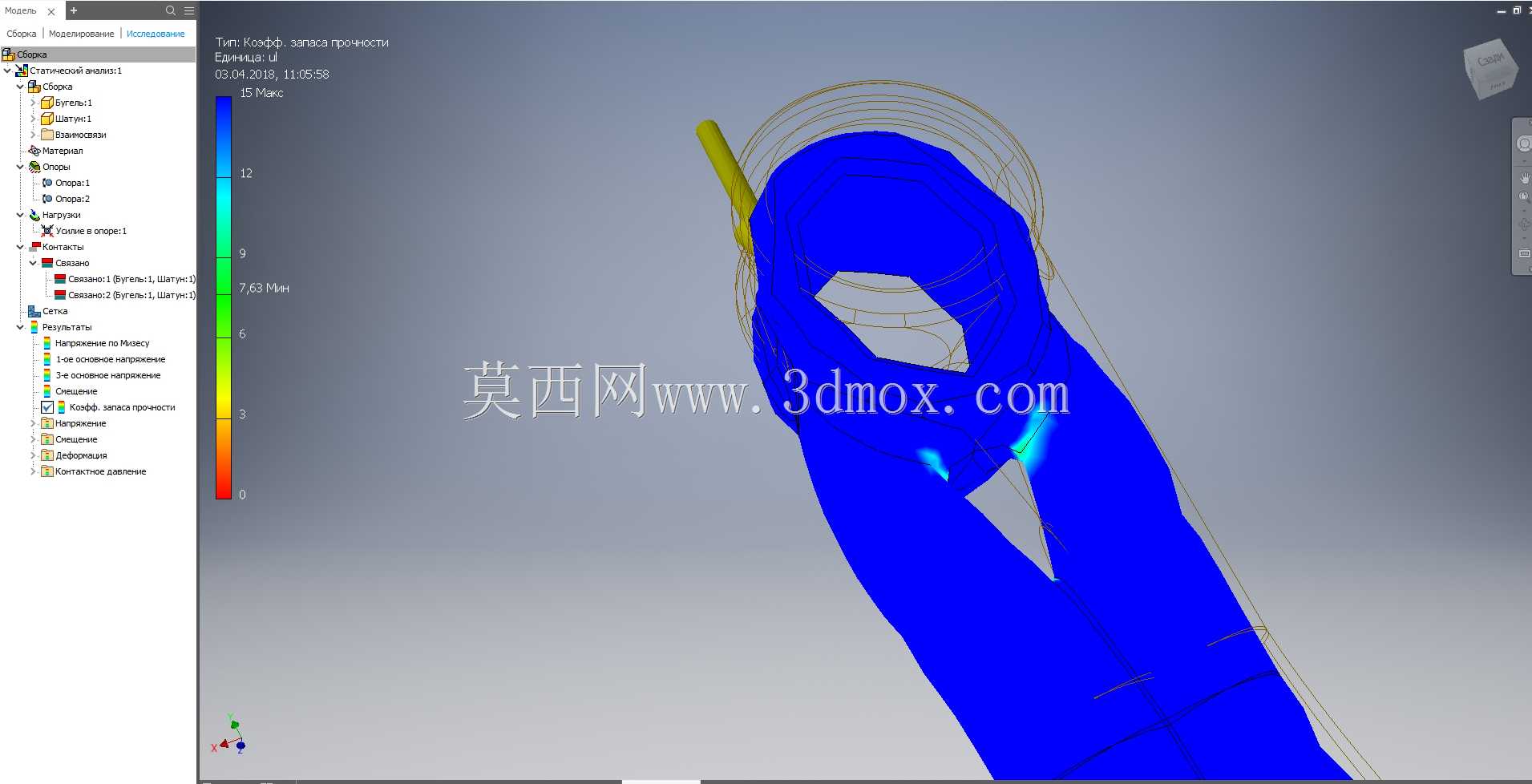

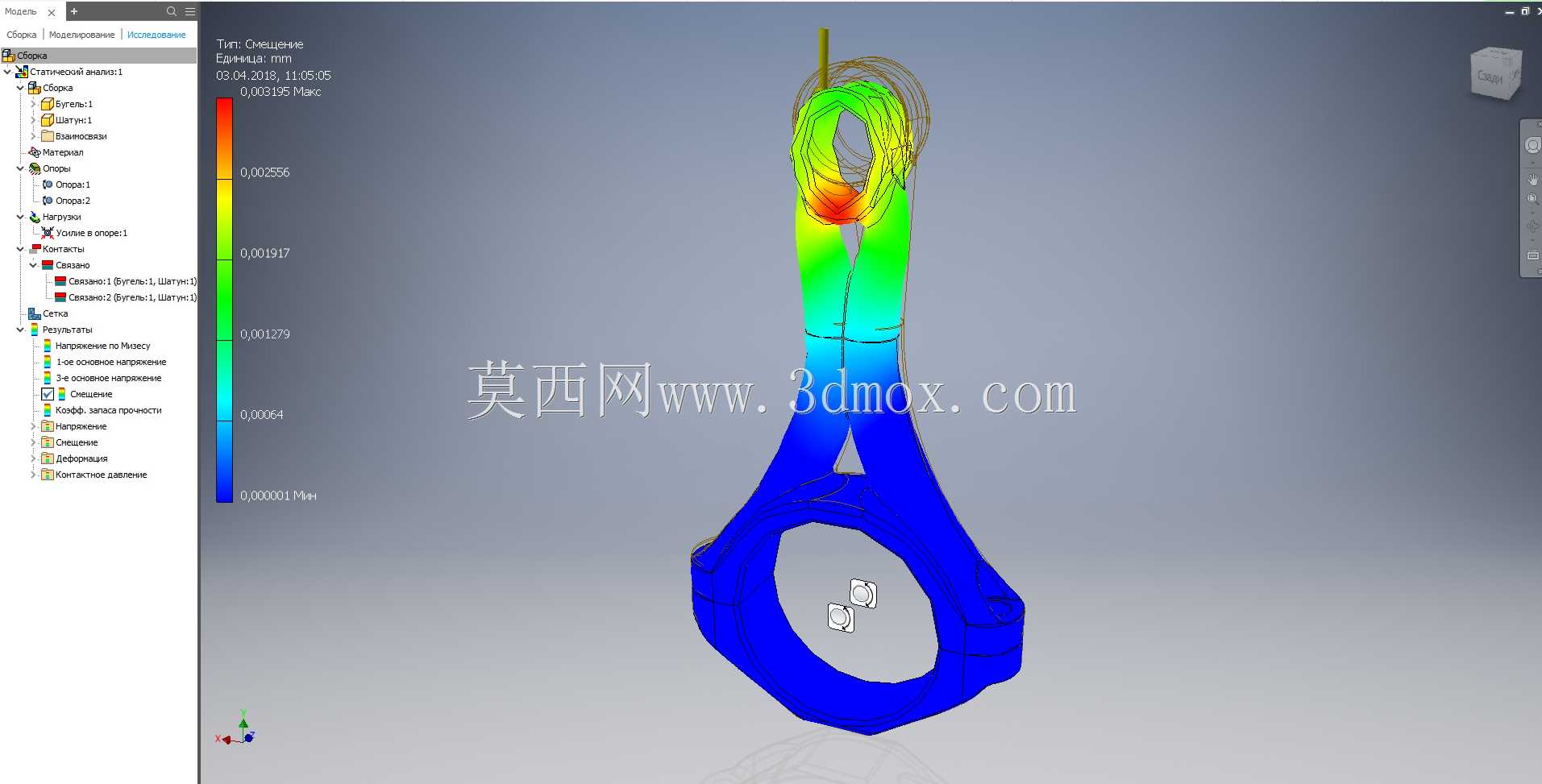

这款连杆的设计核心围绕内燃机动力传输工况展开,作为曲柄连杆机构的核心受力部件,它承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用,广泛适配小排量高转速内燃机的装机需求,在乘用车动力总成、小型通用动力机组中都能匹配对应的安装位。从结构受力逻辑来看,连杆工作过程中需要交替承受活塞传递的爆发压力、往复运动惯性力以及曲轴端的交变载荷,传统等截面直杆结构在高转速工况下容易在杆身过渡位置出现应力集中,长期运行后存在疲劳断裂风险,本次设计采用仿生桁架式杆身结构,参考生物骨骼的承重受力分布逻辑,在杆身两侧设置对称的加强筋条,将大头、小头的载荷沿筋条路径均匀分散,既降低了杆身整体重量,又提升了交变载荷下的结构耐久性能。安装边界方面,连杆小头端设置有贯通的活塞销安装孔,孔位预留了标准衬套压装余量,可匹配行业通用尺寸的活塞销组件,安装时需保证衬套压装后内孔的圆柱度公差,避免活塞销运动过程中出现偏磨;大头端采用分体式斜切结构,配套连杆盖通过高精度螺栓实现紧固,剖分面定位结构可保证装配后大头孔的圆度精度,适配对应直径的曲轴连杆轴颈,安装时需严格控制螺栓拧紧力矩与拧紧顺序,避免孔位失圆引发的轴瓦异常磨损。尺寸设计上,杆身中心距严格匹配对应机型的活塞行程与曲轴回转半径参数,大小头孔的中心平行度公差控制在行业标准范围内,避免运行过程中出现活塞偏缸、轴瓦偏载等问题。杆身与大小头的过渡位置全部采用大圆角平滑过渡,消除铣削加工过程中可能产生的应力集中点,表面强化处理的工艺预留量也在建模阶段做了对应考量,保证热处理、喷丸强化等工序完成后,成品尺寸仍能满足装配公差要求。实际装机运行中,这种仿生结构的连杆相比传统同规格产品,往复运动惯量更低,能有效降低高转速下的曲轴振动,同时结构刚度更优,在爆发压力冲击下的形变量更小,能长期维持活塞与气缸壁的正确配合间隙,减少动力损耗与异常磨损,适配高负荷、高转速的持续运行工况。
