带卷筒输出的单级减速传动装置结构

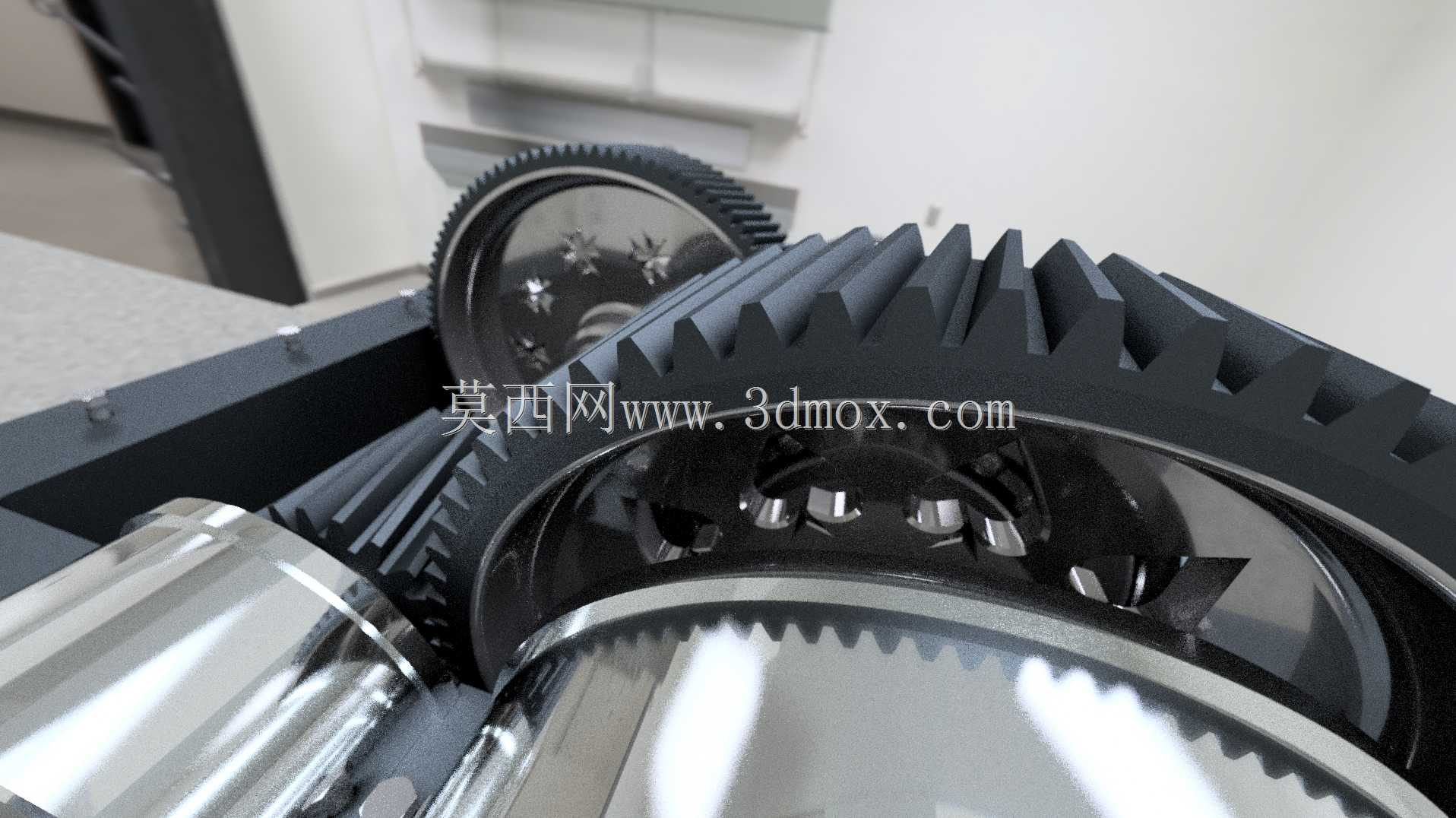

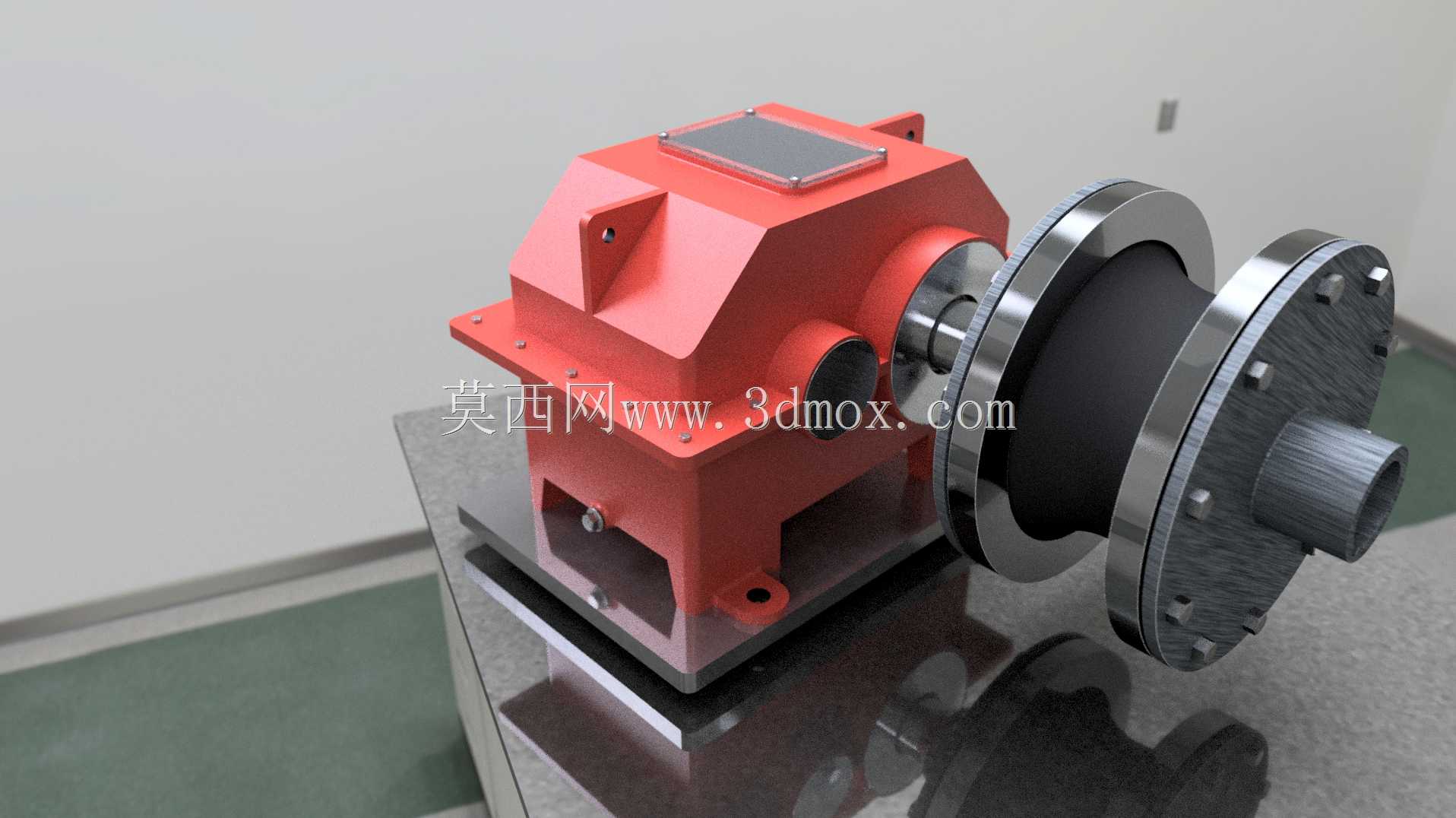

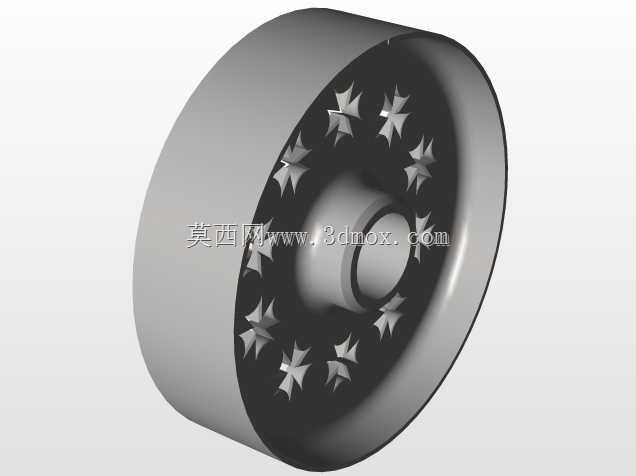

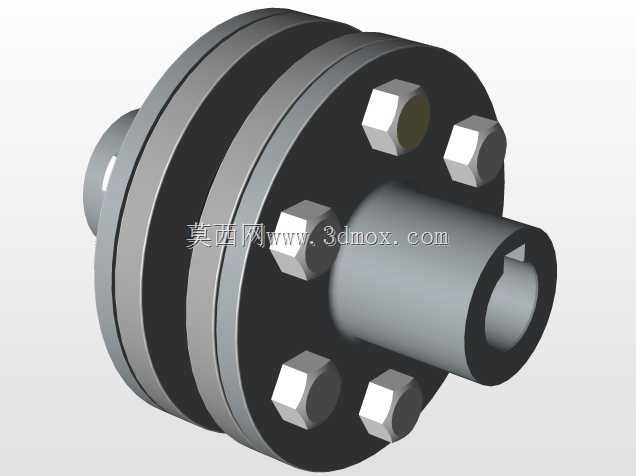

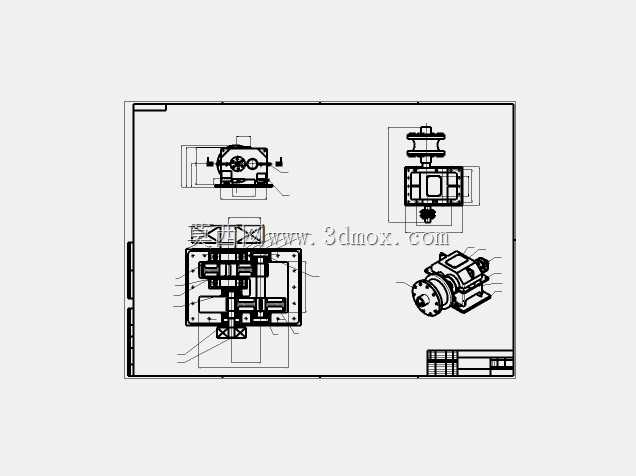

这类带卷筒输出的减速结构，常配套在小型起重牵引、物料输送的工位段中，承担动力输入后的扭矩放大、转速匹配作用，直接对接负载端的卷筒完成钢丝绳收放动作，省去了额外的联轴器转接结构，能有效压缩整套传动单元的安装空间。从结构布局来看，箱体采用剖分式铸铁壳体设计，上下箱体通过定位销与螺栓完成紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解查看内部齿轮、轴承的磨损状态。输入侧的轴端预留了标准动力对接接口，可匹配不同规格的驱动电机输出轴，输出轴直接与卷筒法兰通过止口定位、螺栓锁紧，卷筒两侧的挡缘结构能避免钢丝绳收放过程中出现脱槽问题，卷筒表面的绳槽设计可引导钢丝绳整齐排布，减少多层缠绕带来的磨损与传动卡顿。设计过程中优先考虑了安装基准的统一性，箱体底部的安装脚预留了长圆形螺栓孔，可适配安装基面的小范围位置误差，安装脚的平面经过铣削加工，保证与设备机架安装面的贴合度，避免长期运行出现箱体振动偏移。内部齿轮采用渐开线圆柱齿形设计，啮合侧隙控制在合理区间，既保证传动过程的平稳性，也能抵消温度变化带来的热胀冷缩影响，轴承位的公差配合按照基孔制选型，确保轴承内圈与轴、外圈与箱体孔的配合精度，避免跑圈问题出现。箱体顶部设置了观察盖板，可在不拆解箱体的情况下查看内部齿轮润滑状态，也可通过该位置补充润滑油，侧面预留的油位观察孔能直观掌握箱体内润滑油的存量，避免缺油导致的齿轮干磨损坏。输出侧的密封采用接触式油封结构，能有效阻挡箱体内润滑油渗漏，同时防止外部粉尘、水汽进入啮合腔，适配车间多尘、潮湿的复杂工况。整套结构的重心落在安装脚的支撑范围内，吊装搬运时不会出现重心偏移问题，卷筒的悬臂长度经过受力校核，在额定负载下输出轴的挠度变形量控制在允许范围内，不会出现齿轮偏载、油封异常磨损的问题。
