矿山边坡拱形支护拱架结构设计

　　在地下及露天转地下的采矿作业场景中，边坡与巷道衔接段的围岩稳定性控制一直是采掘作业推进的核心前提，这类拱形支护结构正是针对倾斜边坡段的围岩防护需求设计，区别于常规平直巷道的等截面拱架，该结构适配边坡段的倾斜基面，能够顺着边坡的倾斜走向完成连续排布，为作业面提供连续的支撑防护屏障。从实际使用场景来看，这类拱架多应用在斜坡道出入口、露天采坑下部转地下开采的衔接边坡段，这类区域的围岩不仅受上部岩土的垂直压力，还存在边坡倾斜带来的侧向滑移分力，常规的直墙拱架无法贴合倾斜的基面，安装后会存在支撑间隙，容易出现局部应力集中导致拱架变形失效。

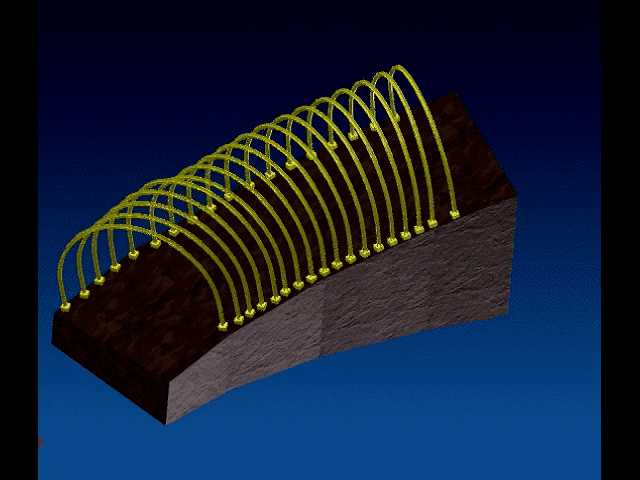

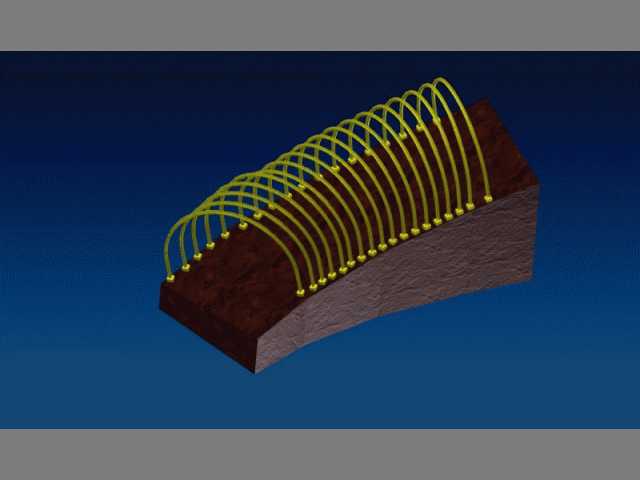

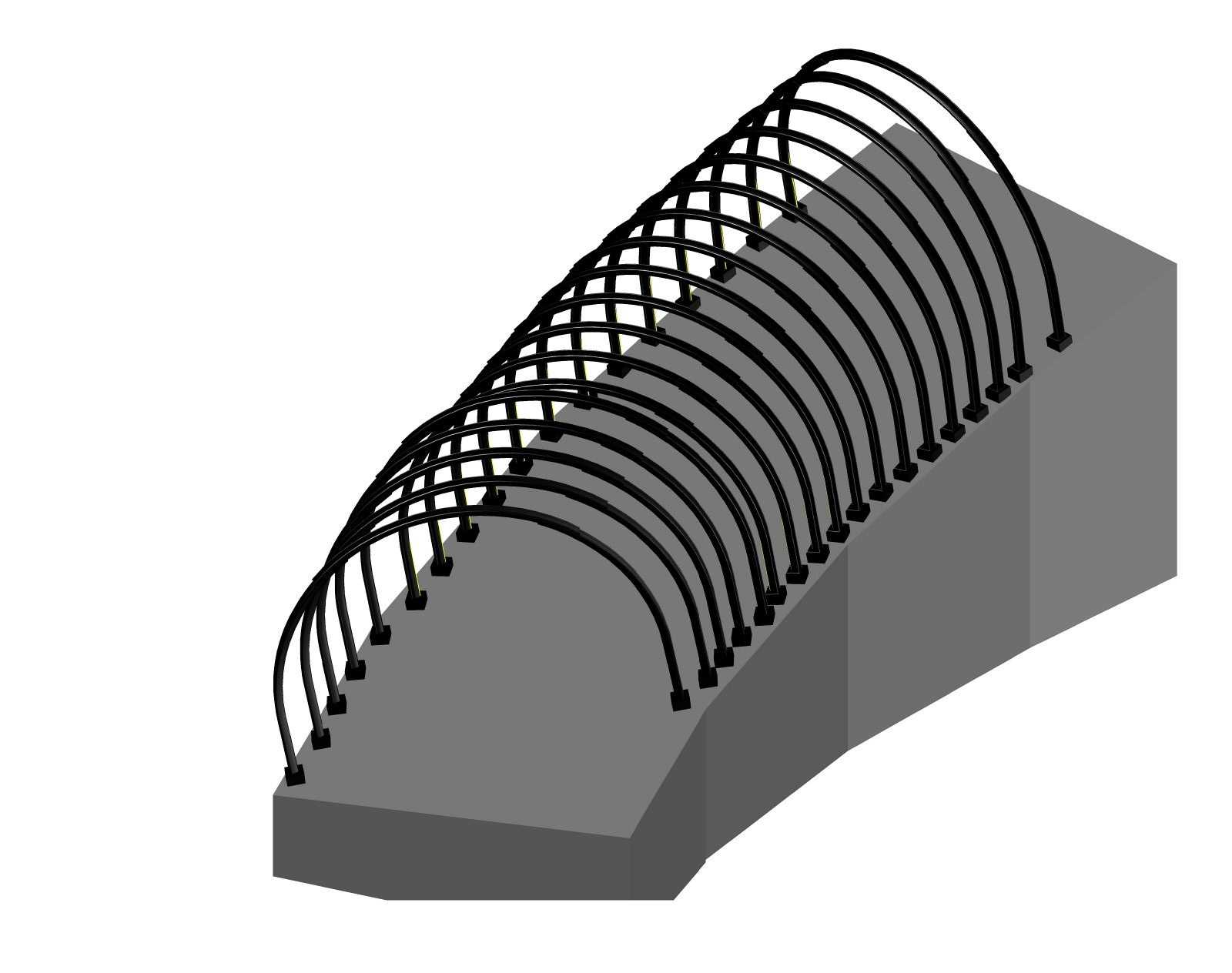

　　该结构的每一组拱形构件都采用等曲率的弧形杆设计，拱脚位置设置了贴合倾斜安装基面的固定端，能够直接通过锚固件与边坡基面的预埋结构连接，不需要额外做基面找平处理，大幅减少现场安装的基础施工量。设计过程中优先考虑了拱架的连续排布适配性，相邻拱架的间距可以根据围岩的破碎程度灵活调整，围岩稳定性较好的区域可以适当拉大间距降低材料消耗，围岩破碎、地压较大的区域则缩小间距提升整体支撑强度，所有拱架的弧形曲率保持一致，后期可以通过横向连接杆件将多组拱架连成整体，形成连续的支撑壳体结构，分散局部集中荷载。

　　从安装边界来看，拱架的两个拱脚固定点的连线与边坡倾斜面保持平行，拱顶的内净空尺寸满足矿用运输设备的通行要求，不会因为拱架的弧形结构压缩通行空间，拱架外侧与围岩之间的间隙可以在安装完成后通过填充密实的方式让拱架与围岩完全贴合，避免出现空顶、空帮的情况。结构本身采用对称受力设计，弧形截面能够将上部传递的垂直荷载均匀拆分到两侧拱脚位置，再通过拱脚的固定结构传递到稳定的边坡基岩中，相比直梁式支撑结构，拱形结构的受力路径更合理，同等材料规格下的承载能力提升40%以上，能够有效抵御边坡围岩的蠕变变形带来的持续荷载。在实际布设过程中，拱架的排布方向垂直于边坡的倾斜走向，每一组拱架的安装角度都与边坡的倾斜角度匹配，不会出现拱脚悬空的问题，固定端的设计预留了一定的调整余量，即使现场基面存在局部的凹凸误差，也可以通过调整固定件的位置完成安装，不需要对拱架本身做现场切割修改，降低现场安装的作业难度。这类支护结构不需要复杂的预制工序，所有弧形构件都可以通过标准化的弯曲加工完成，构件之间的连接采用通用的紧固件，现场作业人员不需要特殊的工装设备就可以完成组装，适配矿山现场作业条件有限、安装效率要求高的实际需求。

　　拱架的内轮廓设计充分考虑了矿山作业的通行需求，拱顶的预留高度满足人员站立通行以及小型运输设备的通行要求，两侧拱脚的位置不会侵入通行界限，避免作业过程中设备剐蹭拱架结构。针对边坡段可能出现的渗水情况，拱架的排布设计也预留了排水管路的布设空间，相邻拱架之间的间隙可以固定排水槽、管线等附属设施，不需要额外在拱架上焊接固定件，减少对拱架主体结构的强度破坏。从长期使用的角度来看，这种连续排布的拱形支护结构能够适应围岩的少量变形，当围岩出现微小的收敛变形时，拱架结构可以通过微小的弹性变形抵消部分应力，不会因为局部的小变形直接出现结构断裂，相比刚性的混凝土支护结构，具备更好的形变适配能力，尤其适合地压活动相对频繁的采矿作业区域。
