工业级2000立方除矿水储水罐结构设计

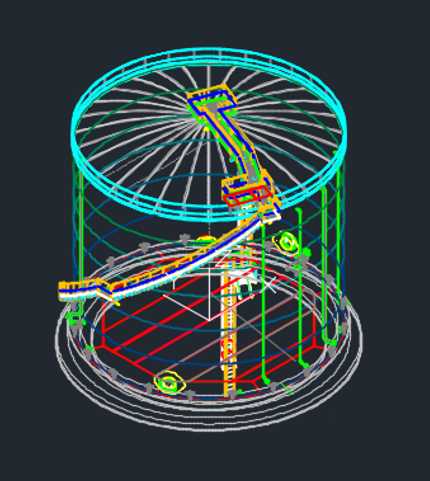

　　在矿山、冶金厂区的水处理工段，除矿水储罐是衔接水处理产水端与生产用水端的核心缓冲存储设备，这类罐体需要承接去除矿物杂质后的生产用水，既要满足大容积存储需求，也要适配厂区日常巡检、设备维护的操作需求，本次设计的立式圆柱形储水罐，正是针对这类工业场景的实用化结构方案。罐体总高度设定为12.75米，罐体直径15.7米，额定有效容积2000立方米，整体采用立式落地式安装，底部设置环形混凝土基础适配的裙座支撑结构，裙座上均匀分布地脚螺栓固定位，可直接与厂区预设的设备基础对接，安装边界需预留罐体直径外3米的操作空间，满足日常巡检、附件检修的通行需求。

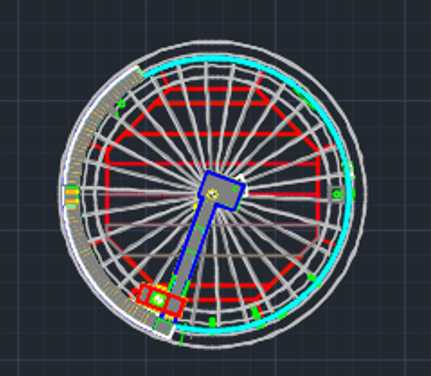

　　罐体主体采用等壁厚圆柱筒体搭配拱顶结构，拱顶采用径向肋板搭配蒙皮的自支撑设计，无需内部额外设置立柱支撑，最大化释放罐内储水空间，避免内部构件长期浸泡产生的腐蚀、结垢问题，也降低后期内部清罐的作业难度。罐顶周边设置全周安全护栏，护栏高度符合工业操作平台1.2米的安全规范要求，护栏底部设置100毫米高的挡脚板，防止巡检工具、杂物从罐顶坠落引发安全事故。罐顶中心区域设置圆形操作平台，平台铺设防滑花纹钢板，可满足罐顶附件检修、液位计校准、呼吸阀维护的作业空间需求，平台与罐顶护栏之间预留0.8米宽的环形巡检通道，巡检人员可绕罐顶一周完成所有顶部附件的检查作业。

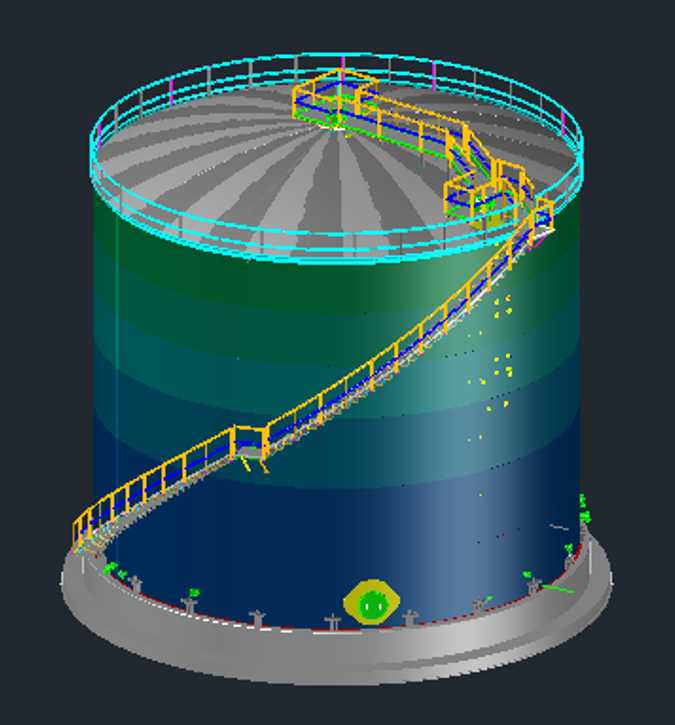

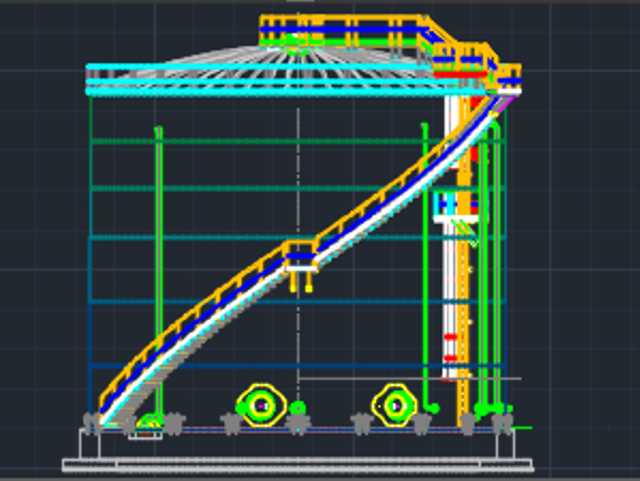

　　考虑到罐体高度较高，日常巡检人员上下罐的需求，罐体外侧设置连续螺旋斜梯，斜梯从地面裙座位置一直延伸至罐顶平台入口，斜梯踏步采用防滑格栅板设计，踏步宽度、踏步高度均符合工业斜梯的人机工程要求，两侧设置双道扶手，扶手高度分别为0.6米与1.2米，适配不同行走状态下的扶持需求，斜梯每隔3米高度设置一个休息平台，缓解长距离攀爬的体力消耗，斜梯与罐体之间采用三角支撑结构连接，支撑件与罐壁焊接位置做加强筋处理，避免长期荷载作用下罐壁产生局部变形。除了外部螺旋梯之外，罐体内壁还设置了直爬梯，直爬梯从罐底人孔位置一直延伸至罐顶人孔，爬梯配备护笼结构，满足内部检修作业时的上下通行需求，护笼的竖向间距、横向圈筋尺寸均符合受限空间作业的安全规范。

　　罐体底部设置均匀分布的排液口、排污口，排污口位于罐底最低位置，配合罐底预设的0.5%坡度，可在清罐作业时完全排空罐内积液与沉积杂质，罐壁不同高度设置液位计接口、取样口、溢流口，其中溢流口的高度对应罐体额定储水液位，避免进水过量时罐顶溢水，取样口分别设置在距罐底1米、6米、11米三个高度位置，方便运维人员采集不同液位层的水样，检测水质变化情况。罐壁下部设置两个人孔，人孔直径600毫米，满足检修人员进出罐体以及设备、工具的转运需求，人孔采用带颈对焊法兰结构，密封面采用突面设计，搭配耐水橡胶垫片，保证长期使用的密封性能。

　　在结构受力设计上，罐体壁厚根据不同高度的静水压荷载做梯度设置，罐底下部3米范围的壁厚最大，向上随着液位高度降低，静水压减小，壁厚逐步减薄，在保证结构强度满足满水荷载、风荷载、地震荷载要求的前提下，尽可能减少材料用量，降低制造成本。罐壁与罐底连接位置采用大圆角过渡结构，减少应力集中，避免长期使用过程中焊缝位置出现疲劳开裂。拱顶与罐壁的连接位置设置包边角钢，既增强顶部的结构刚度，也为罐顶护栏、防雷接闪带的安装提供固定基础。

　　这类除矿水储罐主要应用在矿山选矿厂的循环水处理系统、冶金厂区的生产给水系统中，存储经过除矿、沉淀、过滤处理后的生产用水，为选矿磨矿、浮选、设备冷却等工序提供稳定的供水水源，大容积的设计可以缓冲水处理设备产水波动与生产用水波动之间的差值，避免用水高峰时段供水不足，也可以在水处理设备临时检修时提供一定时长的储备水量，保障生产连续运行。相较于普通的立式储水罐，该设计充分考虑了工业现场的运维需求，外部螺旋梯的设计相比传统的分段直爬梯，攀爬难度更低，巡检人员携带工具上下更加安全便捷，罐顶的操作平台也为顶部设备的维护提供了充足的作业空间，内部直爬梯的设置则满足了定期清罐、内部检修的通行需求，所有附件接口的位置、尺寸都符合工业管道设计的通用规范，可直接与厂区的工艺管道、仪表设备对接，无需额外做接口改造。
