散料存储输送一体化处理成套装置

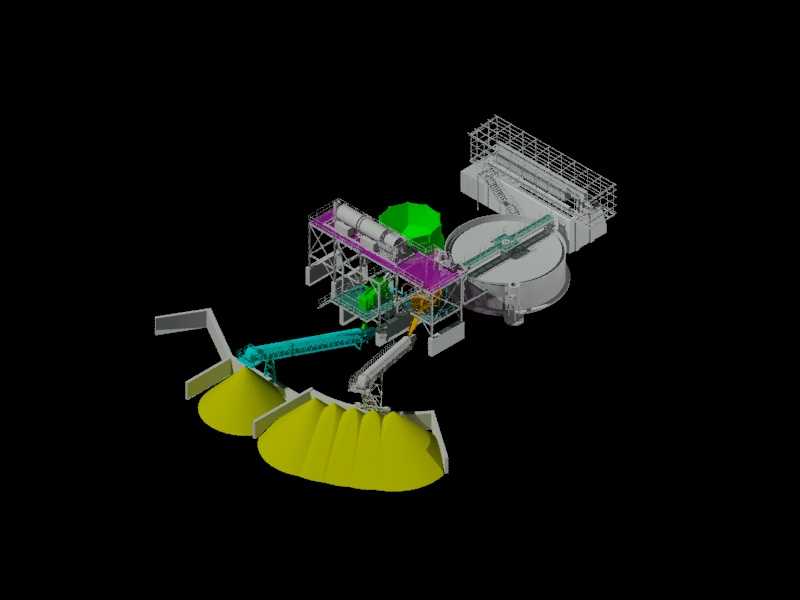

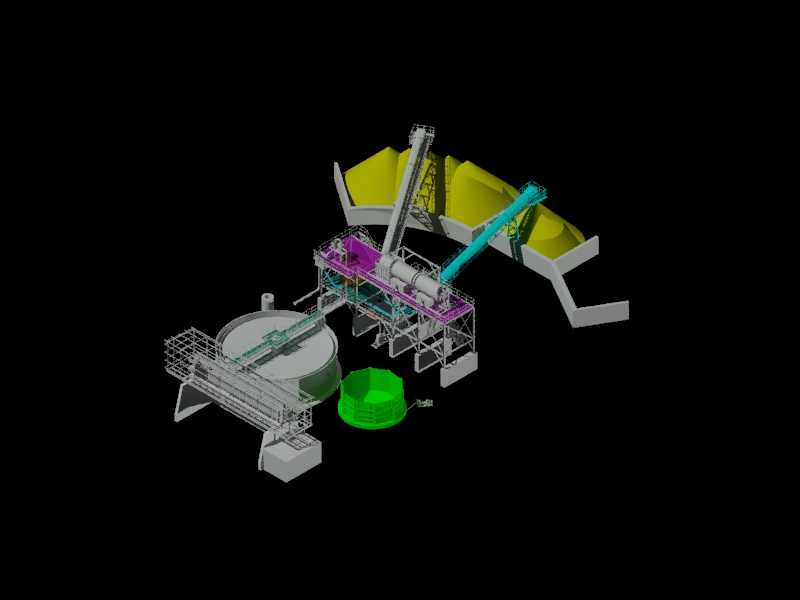

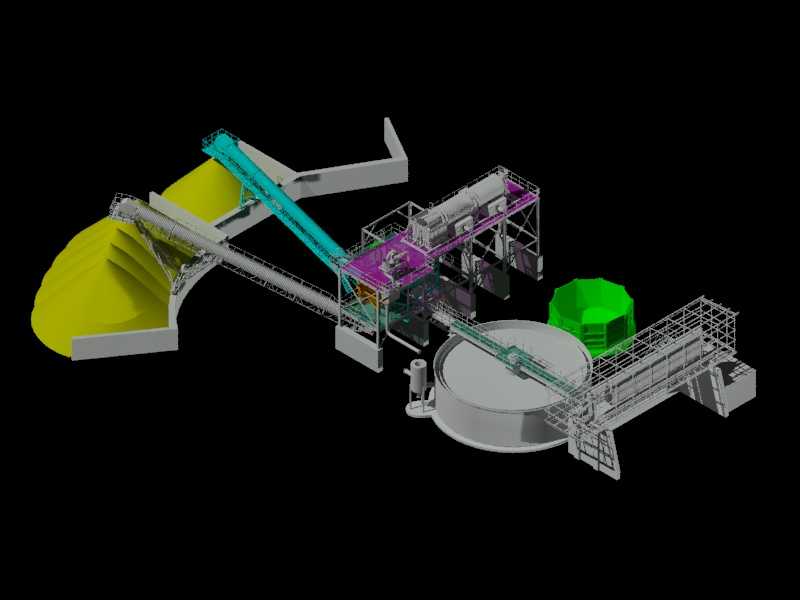

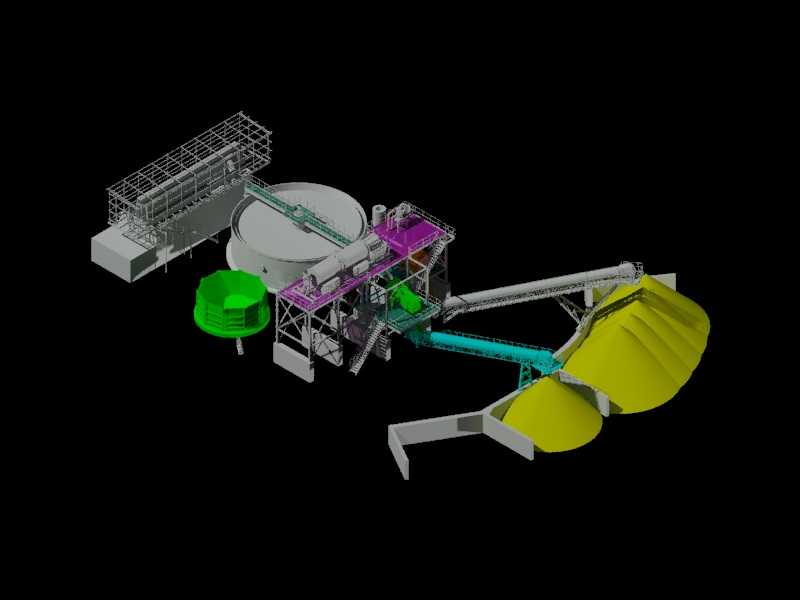

　　这套散料处理成套装置的三维结构，核心围绕散状物料的暂存、定量输送、多点布料作业需求搭建，常见于矿山选矿厂的原料预处理工段、粮食中转仓储库区、建材生产的骨料堆场这类需要处理大宗散状物料的场景，能衔接前端来料与后端加工、仓储工序，解决散料转运过程中堆料不均、输送路径受限、不同料堆切换效率低的实际工程问题。从结构布局来看，整套装置采用分区模块化设计，左侧的圆形浅槽结构是中心储料单元，槽体周边配套的桁架式刮料机构，可沿槽体圆周方向做回转运动，同时刮臂可根据料层高度调整俯仰角度，将槽内堆积的散料持续刮送至中心出料口，避免散料在储槽内起拱、挂壁，保证出料连续性。中心储槽上方架设的长距离带式输送桥架，承担来料输入功能，桥架的支撑立柱采用H型钢焊接结构，立柱底部设置预埋式安装底板，安装时需保证各立柱的顶面标高偏差控制在2mm以内，避免桥架运行时出现皮带跑偏问题。桥架中部衔接的密闭式滚筒输送单元，是整套装置的中转输送核心，筒体外部设置的多组加强圈可提升长距离筒体的结构刚性，筒体两端的支撑托轮组采用调心式结构，可补偿筒体安装时的同轴度误差，降低运行过程中的振动与磨损。

　　筒体上方架设的大倾角斜向输送臂，可绕筒体端部的回转支座做±60°范围的水平回转，输送臂的俯仰角度可通过臂架下方的液压推杆调整，调整范围覆盖0°到35°，能将物料精准输送至后方不同位置的堆料区域，替代传统多台固定皮带机拼接的输送方案，减少设备占地面积与中间转运点的物料撒漏问题。后方的多组折线形挡料墙采用钢筋混凝土预制结构，墙体与输送臂的布料范围边界预留1.2m的安全检修距离，墙体高度根据最大堆料高度设置，可避免散料堆放时超出料场边界，同时减少风力造成的物料扬尘损失。

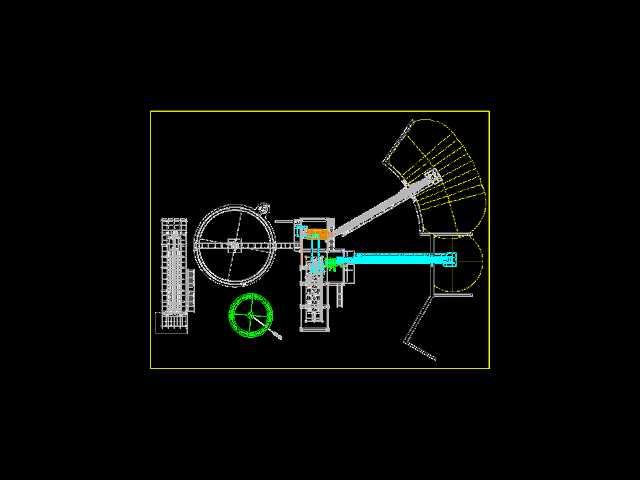

　　设计过程中，各运动部件的干涉校验是核心环节，比如斜向输送臂在最大俯仰角度、最大回转角度的极限位置，需要与后方挡料墙、中部滚筒输送单元的检修平台预留至少0.8m的安全间隙，避免运行时发生结构碰撞；中心储槽的刮料机构在最低刮料位置时，刮齿与槽底衬板的间隙控制在10-15mm，既保证刮料干净，又避免刮齿与衬板直接摩擦造成过快磨损。安装边界方面，整套装置的占地投影为不规则矩形，横向最大跨度从中心储槽最外侧到挡料墙最远端约28m，纵向最大宽度约16m，安装区域的地面承载力需要满足每平方米不低于8t的要求，尤其是中心储槽、输送桥架立柱、回转支座的位置，需要做单独的桩基加固处理，避免长期受料后出现地面沉降。

　　各单元之间的衔接溜槽采用耐磨钢板焊接制作，溜槽的倾斜角度根据物料的安息角设置，一般不小于55°，防止物料在溜槽内堵塞；溜槽与上下输送设备的衔接位置设置软连接密封结构，减少粉尘外溢。从功能特性来看，整套装置可实现散料的连续进料、暂存、均匀出料、多点布料的全流程作业，相比传统分散布置的散料处理设备，可减少30%左右的设备操作人员，降低物料转运过程中的撒漏损耗约15%，同时设备的集中布置也便于后期的维护检修，所有需要定期润滑、易损件更换的位置都预留了检修通道与操作平台，平台周边设置1.2m高的安全防护栏杆，符合工业设备的安全设计规范。在结构细节处理上，所有钢结构的连接位置都采用高强度螺栓铰接或焊接结合的方式，受交变载荷的位置设置加强筋板，提升结构的抗疲劳性能；输送皮带的两侧设置防跑偏挡辊与紧急拉绳开关，出现异常情况时可快速停机，保障设备运行安全。
