壁挂式移动导轨支撑安装结构设计

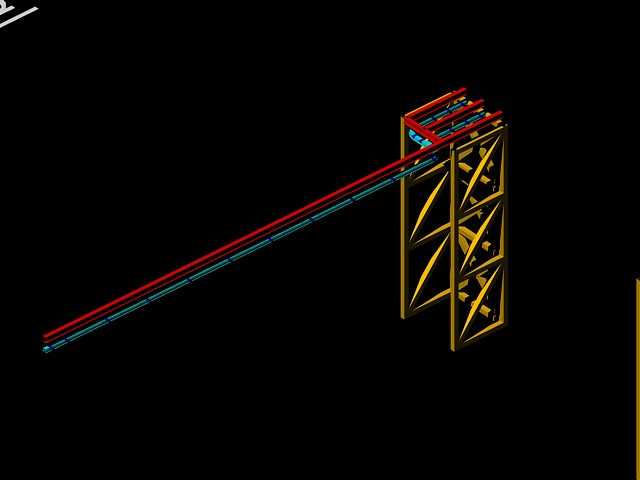

　　在车间物料输送、产线工位拓展、轻型作业单元移位这类需要沿墙面做线性移动的场景里，壁挂式导轨支撑结构是非常实用的承载导向部件，它不需要占用地面安装空间，能充分利用厂房垂直墙面的闲置区域，给需要水平移位的轻型作业头、物料挂架、检测探头这类负载提供稳定的移动轨道支撑。这套结构的核心设计逻辑是优先保证安装后的整体刚性，避免导轨伸出段在负载移动时出现下挠或者侧向摆动，所以支撑框架采用了桁架式的格构设计，竖向的主支撑立柱通过多组斜向加强筋形成稳定的三角形受力单元，每一层斜撑都对应导轨的一个受力支点，把导轨上传递下来的竖向载荷、移动时的侧向冲击力均匀分散到墙面的安装固定点上，不会让局部连接点承受过大的集中应力。

　　导轨部分采用双轨并行的布局，两根平行导轨分别承担不同方向的载荷，其中靠上的导轨主要承受负载的竖向重力，靠下的导轨负责限制移动部件的侧向位移，避免移动过程中出现卡滞或者窜动，导轨的截面选型匹配轻型移动负载的轮组尺寸，预留了足够的安装调整间隙，方便现场安装时校准导轨的直线度，即使墙面的基础安装面存在少量平面度误差，也能通过支撑框架上的调节螺栓微调导轨的水平与直线精度，不需要额外对墙面做大规模的找平处理。从安装边界来看，这套支撑结构的竖向框架高度适配常规厂房的墙面安装区间，底部不需要落地支撑，所有固定点都布置在竖向框架与墙面连接的位置，安装时只需要在墙面对应位置打膨胀螺栓固定框架主体，再把预组装好的导轨段逐段固定到框架的支撑托板上即可，导轨的伸出长度可以根据现场实际的移动行程需求做模块化拼接，每一段导轨下方都对应有框架的横向托板承托，不会出现导轨悬空过长的问题。

　　设计时特意把移动部件的限位结构集成在了导轨的两端，不需要额外加装外置限位块，导轨端部的止挡结构直接和导轨型材一体加工，能承受移动部件到端点时的冲击载荷，同时框架的所有型材连接处都采用了可拆卸的螺栓连接，没有采用焊接固定的方式，方便后期根据产线调整需求拆装移位，或者更换磨损的导轨段。在实际使用场景里，这类结构常被用在机加工车间的墙面工具挂架移动系统、装配线旁的物料配送滑轨、检测工位的探头移动支架上，相比落地式的导轨支架，它完全不占用地面的通行与作业空间，下方区域可以正常布置工位或者通行通道，对于车间空间紧张的改造项目非常适配。

　　结构的受力计算上，每一个斜撑的角度都经过优化，保证竖向载荷传递到墙面固定点时的力方向尽可能沿支撑型材的轴向，减少型材承受的弯曲应力，这样在保证整体承载能力的前提下，可以尽可能减小支撑型材的截面尺寸，降低整体结构的重量，方便现场吊装安装。导轨的安装面做了铣平处理，保证和移动轮组的接触平面度，移动过程中不会出现颠簸或者卡顿，支撑框架的表面做了防锈处理，适配车间内可能存在的油污、切削液飞溅的使用环境，不会因为长期接触工业介质出现锈蚀卡滞的问题。另外在设计时也考虑了后期维护的便利性，所有连接螺栓的操作空间都做了预留，不需要拆解整体结构就能单独更换某一段导轨或者某一个支撑斜撑，日常巡检时只需要检查固定螺栓的预紧力以及导轨面的磨损情况即可，维护成本很低。对于需要在墙面侧做长距离线性移动的轻型负载场景，这种桁架式壁挂支撑加双导轨的结构形式，在刚性、安装便捷性、空间利用率上都比单悬臂式的支撑结构表现更好，不会因为悬臂过长导致导轨端部下挠，能保证移动部件全程运行的平稳性。
