导轨式双电源源逆变器电气组件

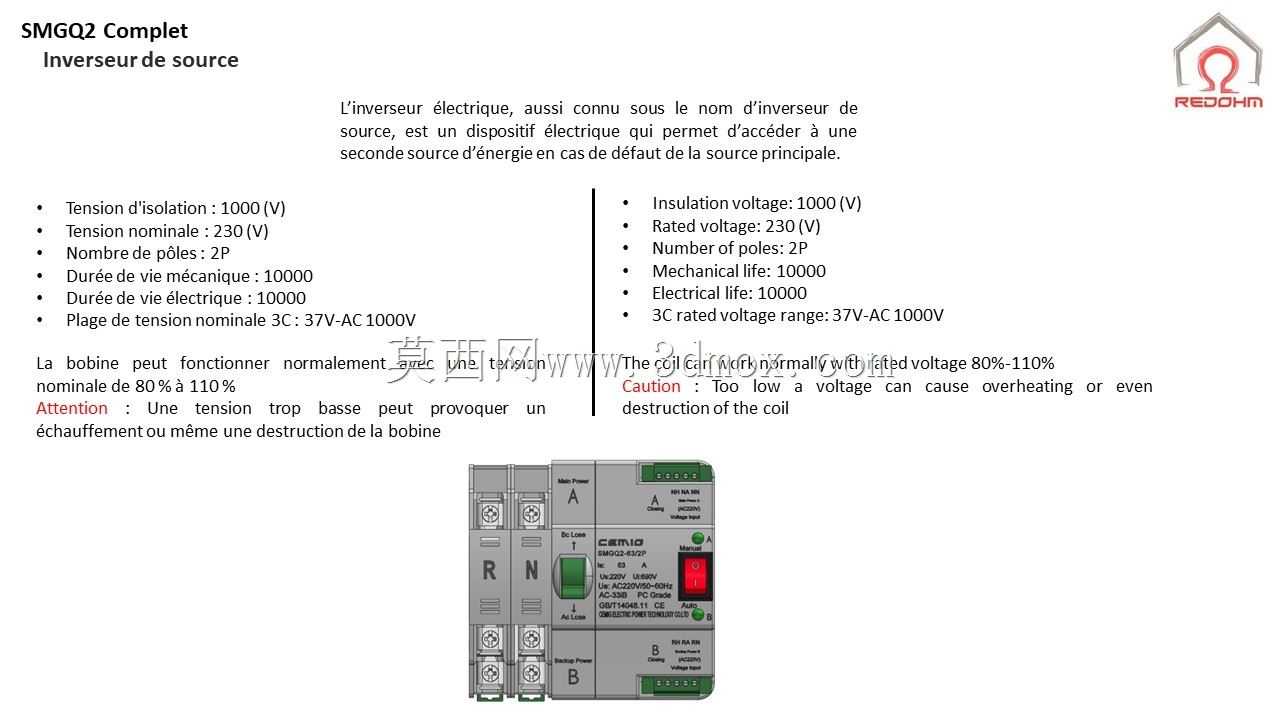

　　这款导轨安装式源逆变器，核心应用场景覆盖低压终端配电回路、小型工控设备供电保障、民用应急供电切换等领域，主要作用是在主供电回路出现失压、缺相、电压超限等故障时，快速将负载回路切换至备用供电侧，避免关键负载因供电中断出现停机、数据丢失或设备损坏问题。从实际工程使用角度看，这类器件常被布置在终端照明配电箱、小型设备控制箱、智能家居配电回路中，相比传统的双电源切换开关，它集成了状态指示、手动操作、回路接线端子等结构，无需额外搭配辅助指示元件即可完成现场状态确认。

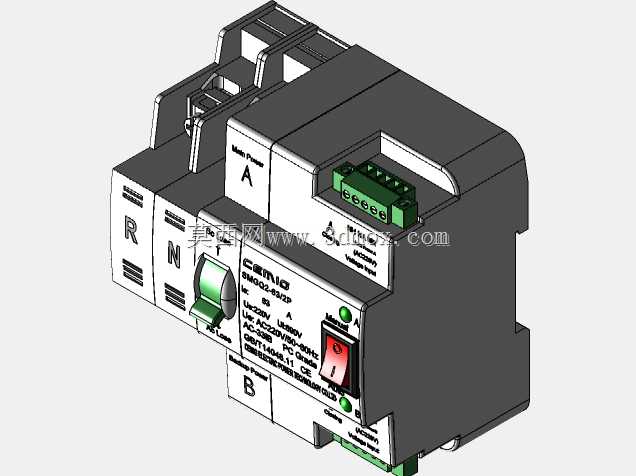

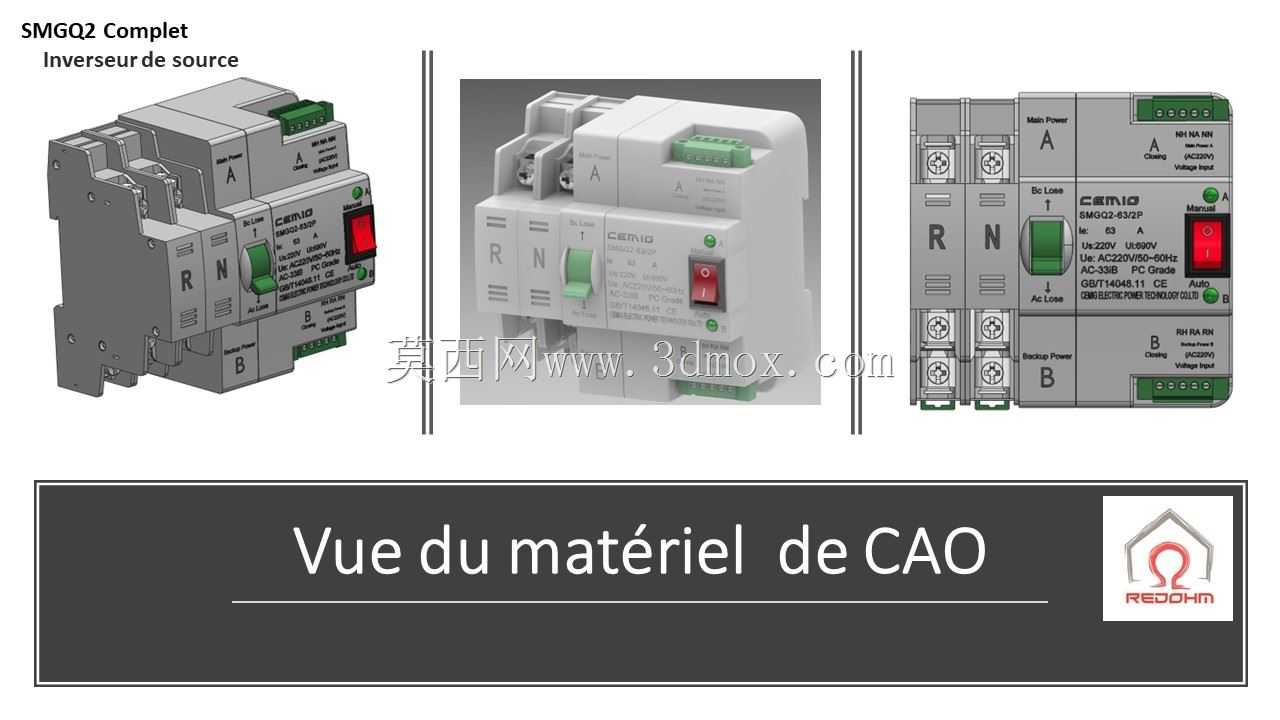

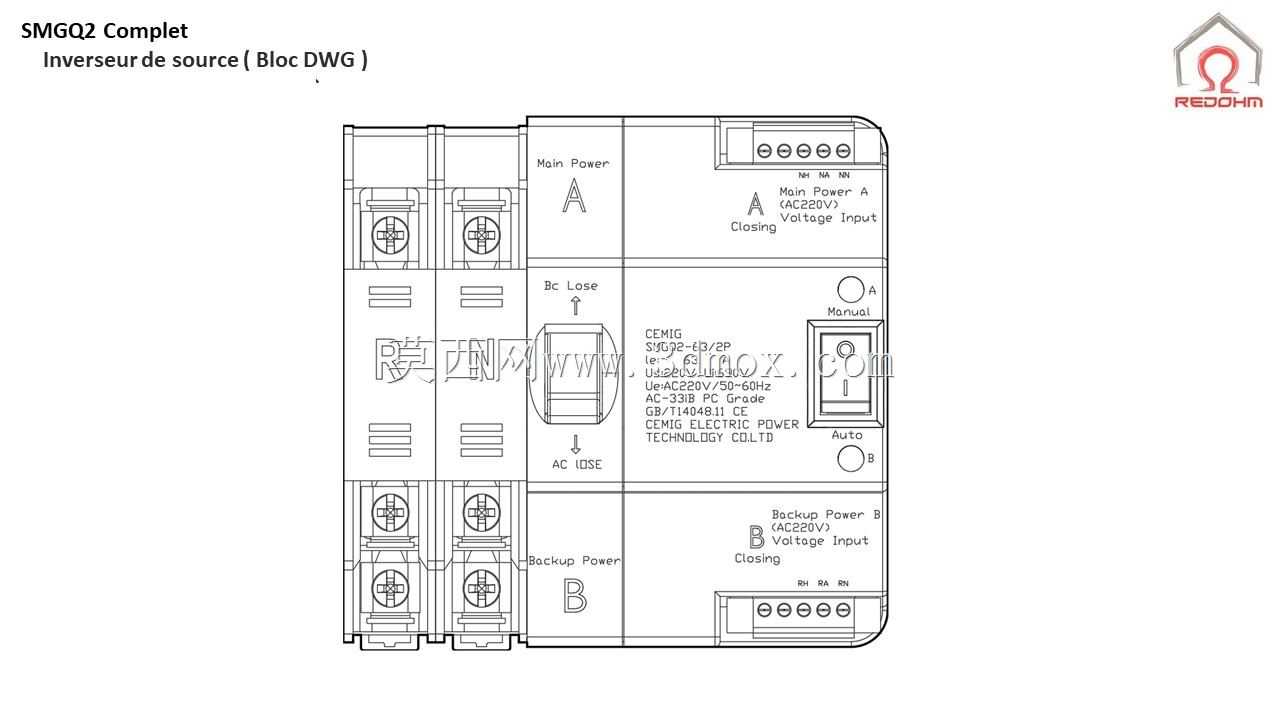

　　设计层面上，整体采用标准DIN导轨安装结构，宽度适配常规终端配电回路的模数化尺寸，安装时直接卡接在35mm标准导轨上即可，无需额外打孔固定，相邻器件间可紧密排布，充分利用配电箱内部的安装空间。外壳采用阻燃绝缘工程塑料材质，正面设置有主备电源状态指示窗口、手动操作拨杆，操作拨杆带有明确的档位标识，现场运维人员可直接通过拨杆完成手动切换操作，无需拆卸箱门即可完成应急操作。接线端子布置在器件上下两侧，采用螺钉压接式结构，适配常规1.5-6平方毫米的铜芯导线，端子旁印有清晰的接线标识，区分主电源进线、备用电源进线、负载出线端，避免现场接线时出现相序接反、回路错接的问题。

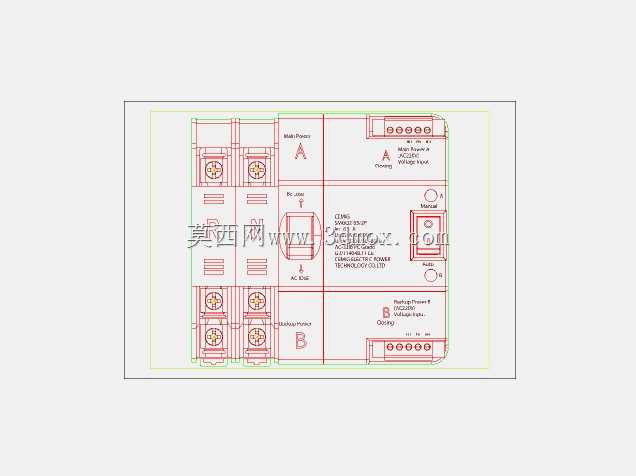

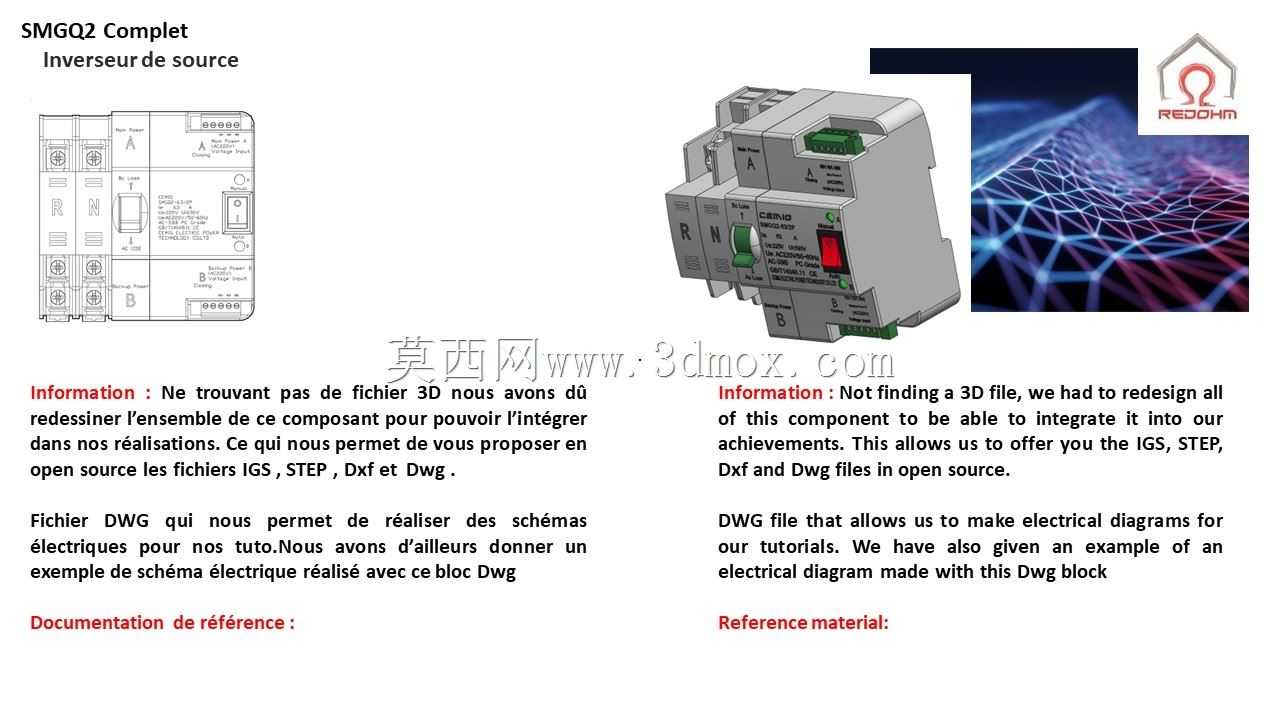

　　从结构建模的细节来看，器件表面的散热槽、卡扣结构、端子防护挡板都做了等比例还原，建模时重点考虑了安装边界的干涉问题：器件顶部与配电箱上盖板的安全距离不小于15mm，底部与走线槽的距离预留20mm的导线弯曲半径，左右两侧与相邻断路器、隔离开关的间距不小于10mm，满足低压配电设计的安全间隙要求。器件内部的触点支撑结构、操作机构联动部分也做了结构还原，可用于配电回路的虚拟装配验证，提前排查箱内器件排布的干涉问题，也可用于电气原理教学的演示模型，帮助运维人员理解双电源切换的动作逻辑。

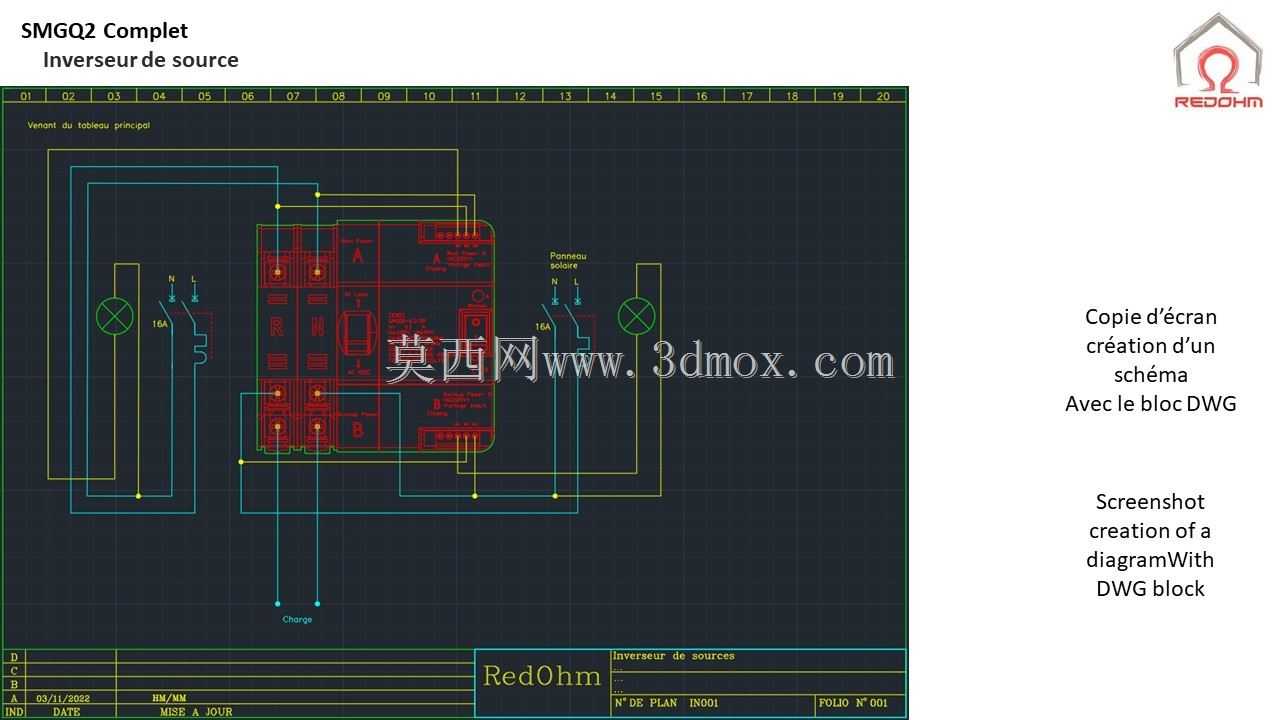

　　实际选型使用时，这类器件需要匹配负载的额定电流参数，建模时还原的外形尺寸可直接用于配电箱的开孔排布、三维布线设计，避免现场安装时出现器件装不下、导线长度不足的问题。相比传统的分体式切换装置，这款集成式逆变器的结构更紧凑，占用的导轨空间更小，适合在安装空间受限的小型配电箱内使用，正面的状态指示灯采用红绿双色设计，主电源正常时显示绿色，备用电源投入时显示红色，故障状态下带有闪烁提示，方便现场人员快速判断供电状态。
