多规格IPR系列T型导轨型材结构设计

　　在工业自动化生产线、重型仓储货架搭建、机床辅助支撑平台、物流输送线机架等场景中，这类T型截面的长条形型材是应用频次极高的基础承重构件，不同截面尺寸的型号对应不同的静载承重、抗形变能力与安装适配场景，设计阶段需要根据实际安装跨度、上部承载设备的重量、运行过程中的动载冲击系数来匹配对应规格的型材，避免出现选型过小导致的中部挠度过大、连接部位应力集中断裂，或是选型过大造成的材料浪费、安装空间冗余等问题。

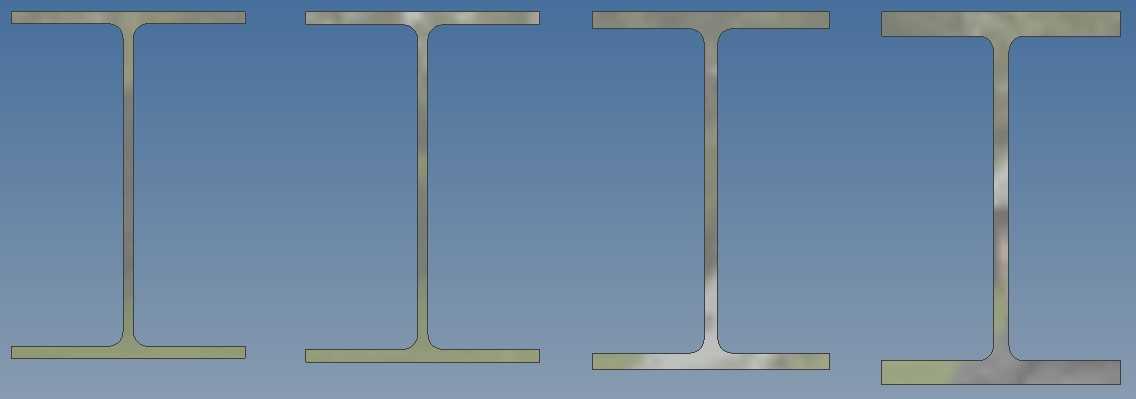

　　本次整理的多规格IPR系列T型型材，覆盖了从轻型承载到重型支撑的全场景适配需求，截面采用上下翼缘加中部竖肋的经典T型受力结构，上部翼缘为安装承载面，可直接通过T型螺栓、压板等标准紧固件连接上部的设备安装板、输送导轨、托盘支架等部件，下部翼缘为安装固定面，可通过膨胀螺栓、焊接、压块锁紧等方式固定在地面基准、设备机架横梁、混凝土预埋基础上，中部竖肋为主要受力传力结构，将上部承载的载荷均匀传递到下部固定基础上，截面的壁厚、翼缘宽度、竖肋高度都经过受力校核，在同等米重的前提下最大化截面惯性矩，提升型材的抗弯曲、抗扭转性能。

　　从安装边界来看，不同规格的型材对应不同的安装跨度要求，小截面型号适用于小间距的轻型支撑场景，比如电子装配线的侧边导向条、小型料架的横向支撑梁，安装间距可控制在较小范围，单根型材长度可根据现场实际需求裁切，端部可根据连接需求加工沉头孔、螺纹孔、焊接坡口等结构；中等截面型号适用于中型承载场景，比如仓储货架的主横梁、输送线的侧边支撑轨、设备检修平台的踏步支撑，安装跨度可适当放大，搭配对应的角码、连接板可实现多根型材的拼接组装，无需复杂的焊接工序即可快速搭建稳定的支撑框架；大截面型号适用于重型承载场景，比如大型机床的辅助导轨基座、重型工件的临时放置架、厂区内的重载输送线支撑梁，这类型号的截面惯性矩更大，抗形变能力更强，可承受大吨位工件的静载与设备运行过程中的往复动载冲击，安装时需要搭配高强度的连接紧固件，固定基础需要做对应的预埋处理，保证整体结构的稳定性。

　　设计这类型材的三维模型时，首先要明确不同规格的截面参数基准，保证翼缘的平行度、竖肋与翼缘的垂直度符合型材生产的公差要求，模型的长度方向保留参数化调整接口，可根据实际使用场景快速调整型材长度，端部的安装孔位可根据连接需求做参数化阵列，方便不同安装场景下的快速出图与工程算量。模型的细节处理上，翼缘与竖肋的连接部位做了对应的圆角过渡，避免应力集中导致的型材断裂风险，表面的安装基准面做了平面度的标注参考，方便后续加工与安装时的精度校准。

　　在实际工程选型过程中，这类T型型材的选型不能只看静态承重参数，还要考虑实际使用场景中的环境因素，比如在有腐蚀介质的车间内使用，需要对应选择做过表面防腐处理的型材，在有高频振动的设备旁使用，需要在连接部位加装减震垫片，同时核算振动频率下的型材共振风险，避免长期振动导致的连接松动、型材疲劳断裂。在三维建模过程中，这类型材的模型要保证截面轮廓的准确性，因为后续的工程算量、安装模拟、干涉检查都依赖模型的尺寸精度，如果截面尺寸存在偏差，会导致后续安装时出现紧固件无法适配、拼接缝隙过大、承载能力达不到设计要求等问题。

　　不同规格的IPR系列T型型材可搭配对应的标准连接配件使用，比如直角连接角码、T型螺栓、法兰螺母、端面盖板、支撑脚座等，在做整体设备的三维装配时，可直接调用对应规格的型材模型与连接配件模型，快速完成整体框架的搭建，同时可通过软件的仿真模块对整体框架做受力仿真，校核不同安装位置的型材应力、形变数据，验证选型是否合理，提前发现设计中存在的强度不足、安装干涉等问题，减少现场安装调试时的整改工作量。这类型材的标准化程度较高，不同规格之间的安装接口具备一定的通用性，在做模块化设备设计时，可通过搭配不同规格的型材实现不同承载等级的框架搭建，提升零部件的通用率，降低设备的生产制造成本与后期维护成本。
