幕墙用中空腔体铝合金型材截面结构

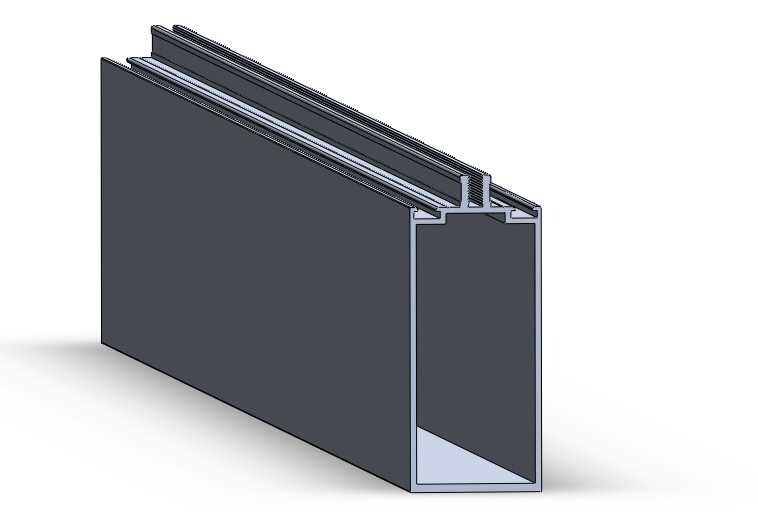

　　这款型材的截面设计完全围绕隐框幕墙的安装逻辑展开，主腔体采用大尺寸中空矩形结构，壁厚均匀控制在常规挤压工艺允许的公差范围内，既保证型材自身的抗扭刚度，也为幕墙面板的侧边嵌入预留了足够的容差空间。从截面布局来看，型材上部设置了两道平行的凸筋卡槽，卡槽的开口尺寸与密封胶条的标准直径匹配，安装时胶条嵌入后可形成两道独立的密封腔，阻断室外雨水、灰尘向室内侧渗透的路径，同时卡槽的根部做了圆角过渡，避免应力集中导致的型材开裂，也能减少胶条安装时的切割损伤。主腔体的内侧设置了凸起的安装边，用于和幕墙的竖向龙骨通过自攻螺钉连接，安装边的厚度经过核算，能够承受幕墙面板传递的风荷载与自重荷载，不会在长期荷载作用下出现螺纹滑牙、连接失效的问题。

　　型材外侧的平整面为幕墙面板的粘接面，表面粗糙度控制在适合结构胶粘接的区间，无需额外做表面打毛处理即可保证粘接强度，平整面的平面度公差也严格控制，避免面板安装后出现拼接不平、胶缝宽窄不一的问题。在实际工程应用中，这类型材主要用于建筑外围护结构的隐框幕墙系统，既可以作为竖向的主龙骨配套小尺寸横料使用，也可以作为横向分格料搭配大截面竖龙骨，适配不同层高、不同风荷载区域的幕墙项目。设计阶段就考虑了挤压生产的工艺性，所有截面的转角处都设置了合适的挤压圆角，没有出现锐角、壁厚突变的结构，既降低挤压模具的损耗率，也能保证型材挤出后的截面尺寸精度，减少后续校形的工作量。

　　安装边界方面，型材的腔体内部预留了穿入保温条的槽位，在有节能要求的项目中，可以穿入PA66尼龙隔热条形成断桥结构，降低幕墙系统的传热系数，满足不同气候区的建筑节能要求；上部的两道卡槽除了安装密封胶条，也可以根据项目需求嵌入装饰压条，实现不同的外立面视觉效果，不需要更换主型材截面就能适配多种外立面设计方案。从受力角度分析，中空腔体的截面惯性矩经过优化，在同等米重的前提下，比同类型的矩形腔体型材拥有更高的抗弯能力，能够减少大层高项目中的型材挠度变形，避免幕墙面板因为型材变形出现胶缝开裂、面板脱落的风险。型材的端部连接结构也在截面设计中做了预留，主腔体的内部尺寸适配标准的角码连接件，横竖向型材拼接时，角码插入腔体后通过螺钉紧固即可完成组角，不需要额外做复杂的铣削加工，能够大幅提升现场安装的效率，减少现场加工的误差。针对幕墙系统常见的等压排水需求，型材截面的卡槽位置预留了排水通道的安装空间，安装时可以在合适位置开设排水孔，将渗入密封腔的雨水及时排出，避免腔体内积水导致的型材腐蚀、密封胶老化问题。

　　整个截面的设计没有冗余的结构，每一处凸筋、腔体、卡槽都对应实际安装、受力、密封的需求，既不会因为结构过于复杂导致挤压生产成本过高，也不会因为结构过于简单无法满足幕墙系统的各项性能要求，适配绝大多数常规民用建筑、商业建筑的隐框幕墙使用场景，在三维建模过程中，截面的所有尺寸都严格遵循铝合金建筑型材的相关标准，建模时的壁厚、圆角、卡槽尺寸都可以直接导出用于生产加工，不需要二次调整尺寸，能够直接对接挤压模具的设计工作，减少从设计到生产的沟通成本。
