LED照明用A4规格铝挤型材结构设计

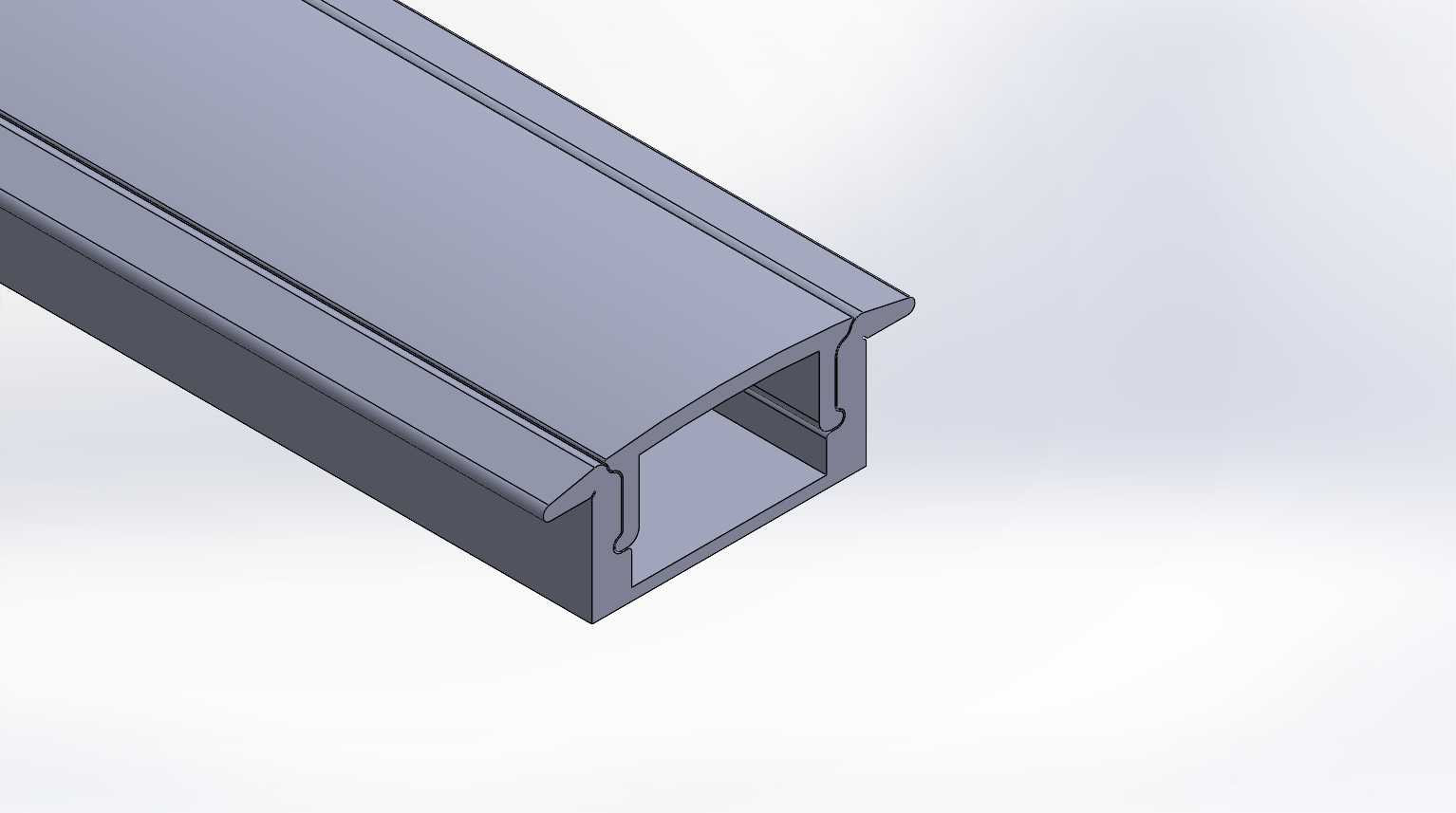

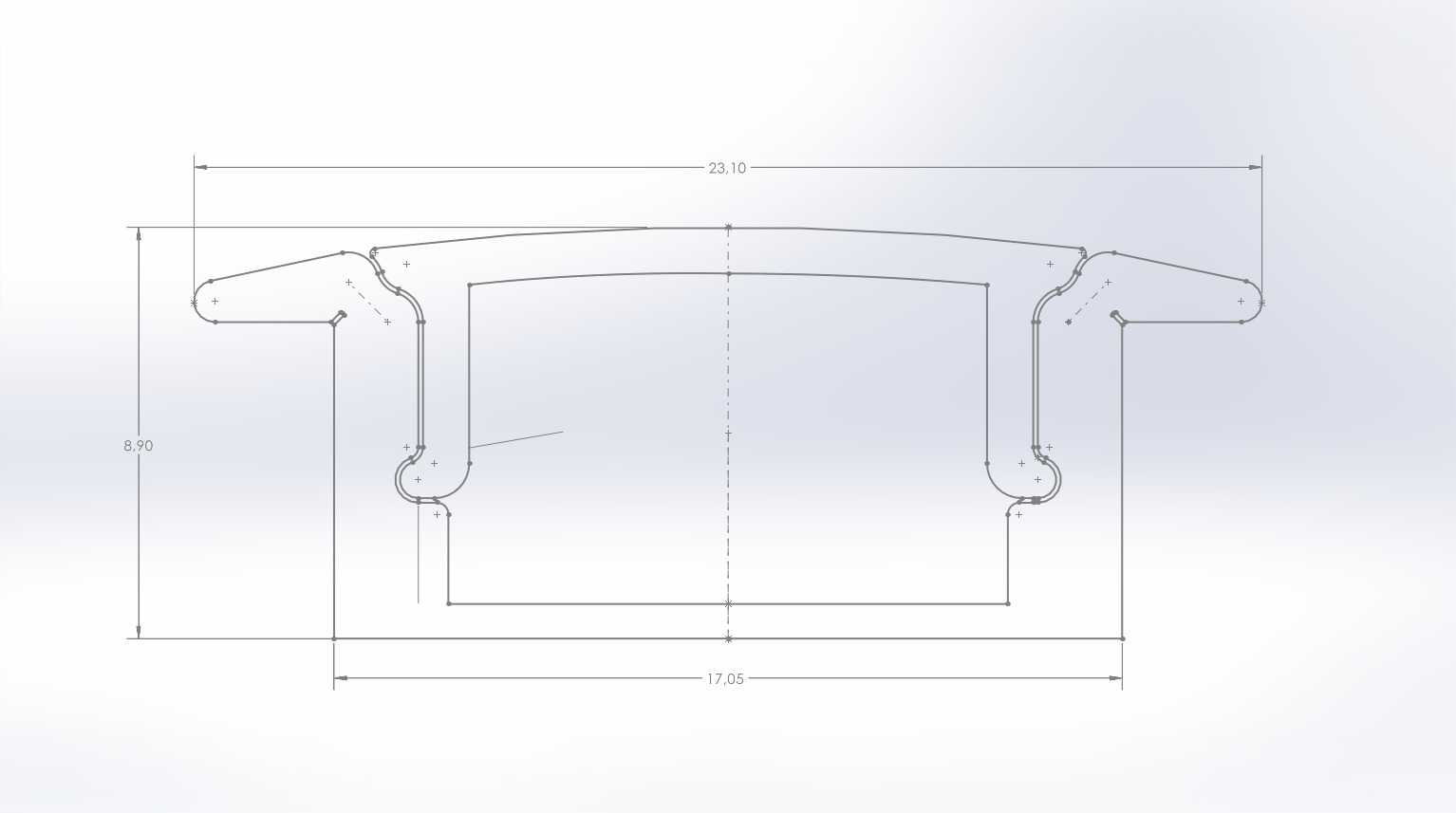

　　这款A4规格的铝挤型材，核心面向LED照明领域的结构承载需求开发，截面尺寸控制在23.1x8.9mm的紧凑区间，适配小尺寸线性照明产品的安装空间限制。从截面结构来看，型材采用带双侧卡扣槽的中空腔体设计，顶部为微弧过渡的平整面，既可以作为LED灯珠基板的直接安装基准面，保证光源排布的平面度要求，也能兼顾出光面的柔光扩散支撑需求，避免薄型灯罩出现受力塌陷的问题。中空腔体的设计一方面可以降低型材整体重量，减少铝材用量控制成本，另一方面也为LED驱动线路的布设预留了充足的穿线空间，无需额外增设走线槽，简化整灯的装配工序。双侧的内扣式卡槽结构，是经过多轮挤压试模调整后的结构，既可以配合端盖、堵头实现快速卡接固定，无需额外打螺丝固定端件，也能适配常规的嵌入式安装弹片，满足暗装线性灯的卡装固定需求，卡槽的倒扣角度经过受力校核，在常规安装受力下不会出现脱扣、滑位的问题，同时也不会因为倒扣量过大导致挤压生产时出现成型缺陷、脱模变形的问题。

　　在实际应用场景中，这类小截面铝型材除了用于常规的橱柜灯、衣柜灯、展柜线性灯之外，也可以作为设备状态指示灯的安装载体，嵌入工业设备的操作台面板、设备机架的型材槽内，作为状态指示的光源承载件，也可以用于小型广告灯箱的边框支撑，配合扩散板实现均匀出光。设计过程中充分考虑了铝挤压工艺的成型特性，所有截面转角都采用了适配挤压模具的圆角过渡，避免尖锐转角导致的模具应力集中、生产时出现型材开裂、表面拉痕的问题，壁厚控制在均匀一致的区间，避免挤压过程中因为金属流速不均导致的型材扭拧、弯曲变形，减少后续校直工序的工作量，提升量产时的成品率。型材的安装边界适配常规的M2自攻螺丝固定需求，腔体内部的空间可以容纳常规的低压LED驱动模块，无需额外外置驱动盒，进一步压缩整灯的安装占用空间。表面处理可以适配阳极氧化、喷砂、喷涂等多种常规铝型材表面工艺，满足不同场景的外观配色需求，氧化膜厚度可以根据使用环境调整，在潮湿环境下使用时可以加厚氧化膜层提升耐腐蚀性能。作为可复用的库组件使用时，这个型材模型可以直接导入装配体中，通过长度参数驱动快速生成不同裁切长度的型材实例，配合对应的端盖、卡扣、弹片等标准件，可以快速完成整灯的结构装配验证，提前排查安装干涉、空间不足等设计问题，减少实物打样的迭代次数。在结构强度方面，这个截面的惯性矩经过校核，在1米长度的简支支撑条件下，中部承载LED基板与灯罩的重量时，绕度控制在照明产品允许的范围内，不会因为长期受力出现明显下弯，影响出光效果与外观平整度。挤压成型后的型材直线度可以满足常规线性照明的装配要求，裁切后端面无需额外复杂加工即可完成端盖装配，降低后续机加工的成本投入。
