LED照明用50x70规格ECO铝挤压型材结构

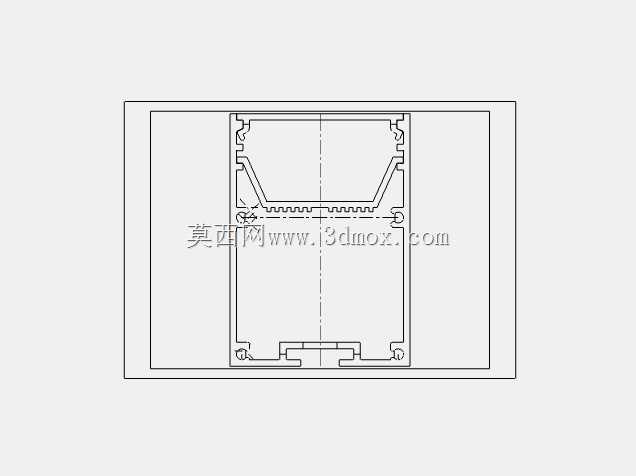

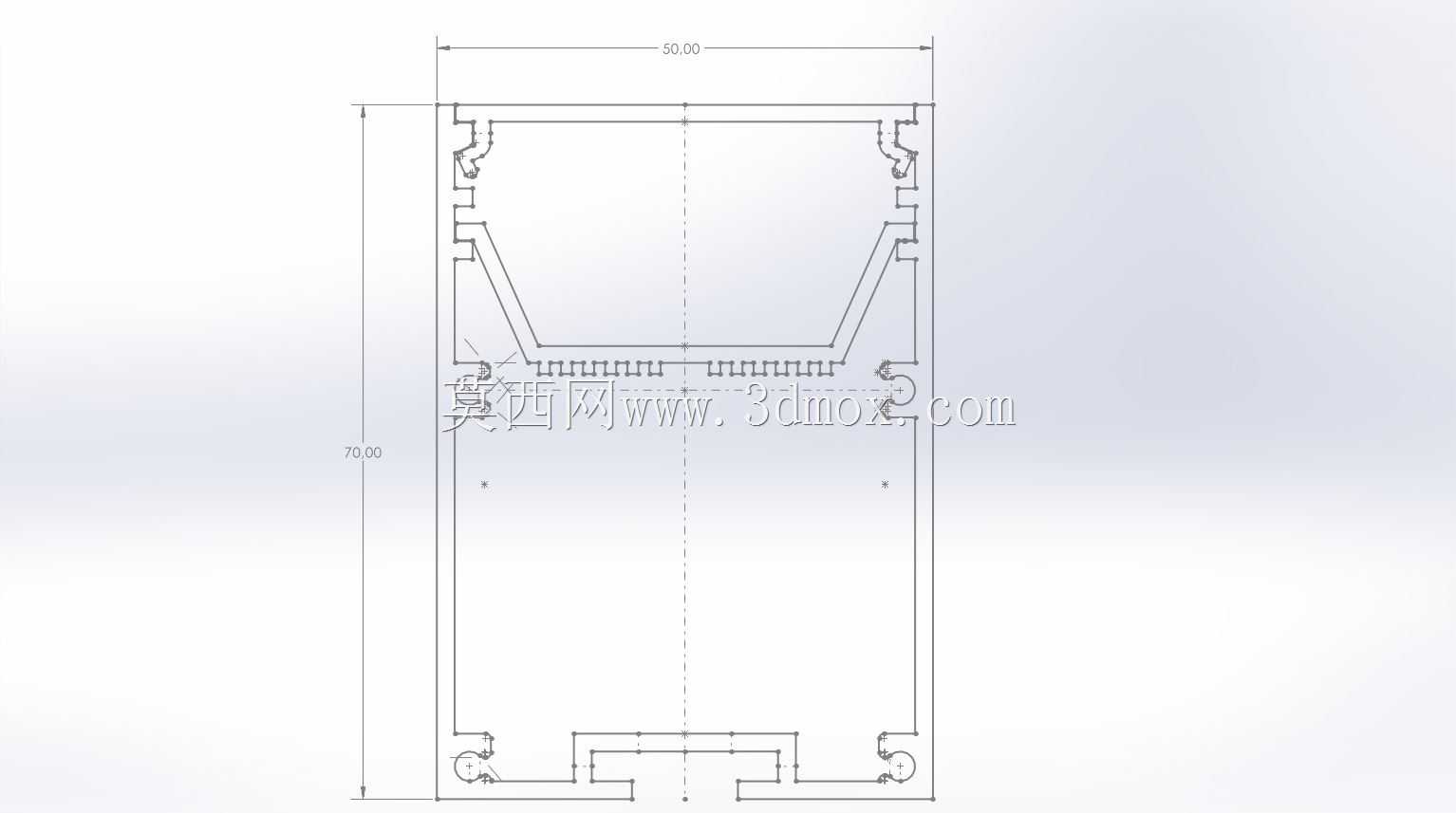

　　内部预留的多层卡槽结构，是设计阶段重点考量的功能点位：靠近外侧的卡槽宽度适配常规LED铝基板的安装公差，基板滑入后无需额外打胶固定，依靠卡槽的过盈配合即可完成定位，同时卡槽与型材外壁的接触面积经过优化，能够直接将LED工作产生的热量通过铝基体传导至外侧散热面，省去了额外加装导热衬垫的工序，降低整灯装配的物料成本。中间的腔室预留了走线空间，常规0.5-1.5平方的照明供电导线可以完全容纳在腔室内，腔室边缘的凸起限位筋能够避免导线在型材内部窜动，防止长期使用过程中导线绝缘层被型材内壁毛刺磨损，提升电气安全性能。这款截面尺寸为50x70mm的铝挤压型材，是面向LED照明领域开发的标准化结构载体，在室内线性照明、户外灯条封装、工业设备指示灯组集成等场景中有着广泛的适配性。从截面结构来看，型材采用多腔室一体化挤压成型设计，外侧为封闭的平整受力面，既可以作为灯具的外装防护面，直接贴合安装基面完成固定，也能通过自身的平面度优势，保证LED光源排布的直线度，避免因型材形变导致的光照出光角度偏移。

　　靠近安装侧的T型槽结构，适配行业通用的M4、M5规格T型螺栓，既可以在型材拼接时完成角件连接，也能直接将整段型材固定在吊装支架、墙面安装码上，安装时无需在型材上额外钻孔攻丝，仅需将螺栓头滑入T型槽调整到对应位置即可锁紧，大幅提升现场装配的效率。型材的壁厚设计经过挤压工艺校核，主受力面壁厚控制在1.8mm，既保证了单米长度下的直线度满足1mm/m的行业要求，在1.2米跨距吊装时形变量不超过2mm，不会出现肉眼可见的下弯，同时也控制了单米型材的重量，降低高空安装时的承重负荷与物料成本。

　　在实际选型应用中，这款型材可以根据使用场景的长度需求任意裁切，端面可以搭配配套的端盖完成封闭，避免蚊虫、灰尘进入型材内部积附在LED光源上影响光照效果；如果需要搭配透光面罩，型材外侧预留的面罩卡槽可以直接卡入PC扩散罩或透明罩，卡扣的配合量经过反复验证，在-20℃到60℃的环境温度区间内不会出现面罩脱落或胀裂的问题。不同于通用型工业铝型材，这款ECO规格的型材在设计时去掉了非必要的冗余槽位，所有内部结构都围绕LED照明的装配需求做了定向优化，没有多余的结构浪费，挤压成型时的模具出料阻力更小，生产良率更高，成本相比同截面尺寸的通用工业铝型材更低。

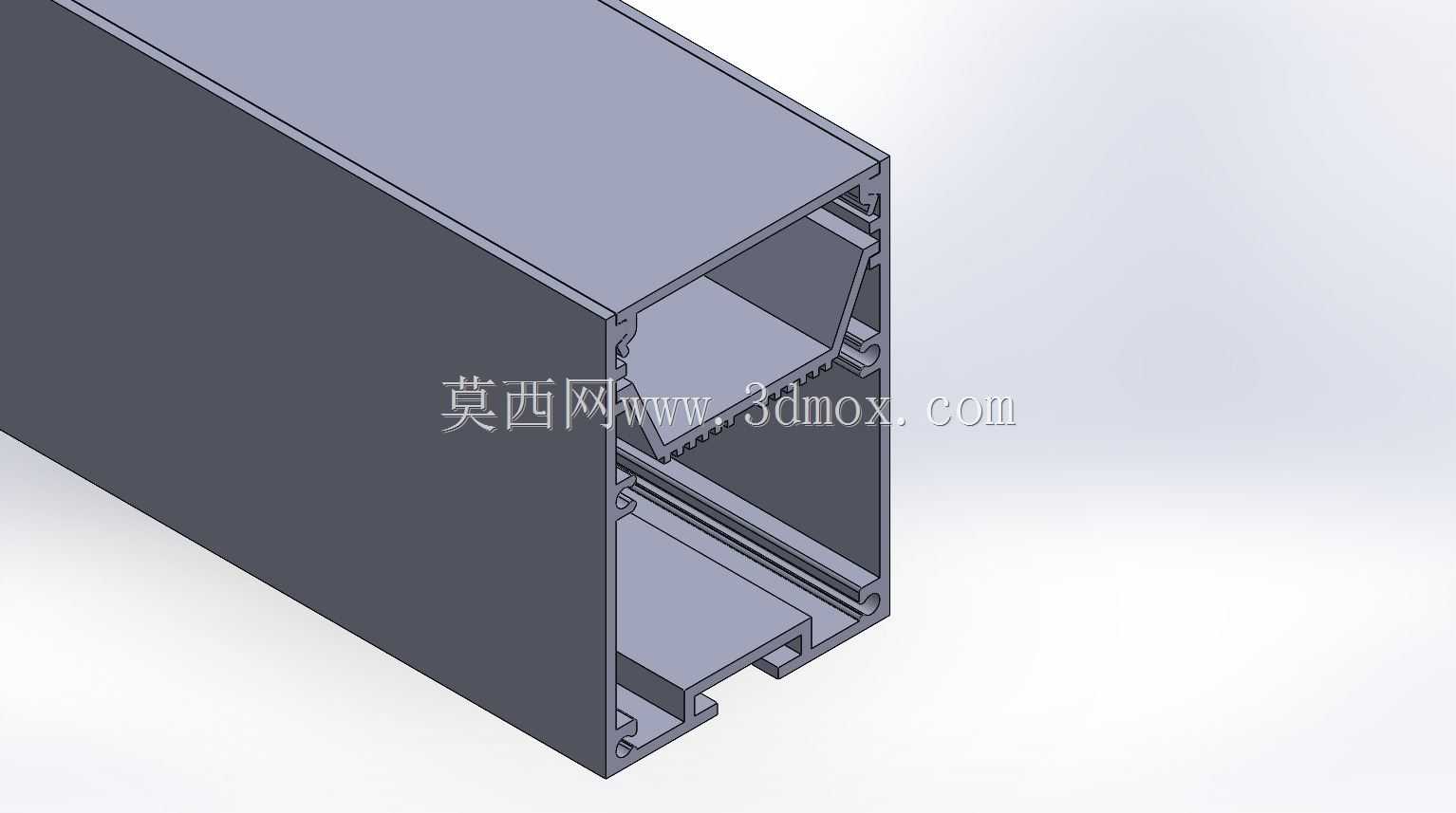

　　在做整灯结构设计时，工程师可以直接调用该型材的三维截面完成长件建模，无需重新绘制截面轮廓，能够快速完成不同长度规格的灯具结构方案推演，验证安装边界、内部器件排布的合理性，比如在设计长条型办公吊线灯时，可以直接将驱动电源放置在中间腔室，通过腔室的散热壁为驱动提供被动散热，无需额外为驱动设计独立的安装仓，进一步压缩整灯的结构体积。在户外使用场景下，该型材的表面可以做阳极氧化或粉末喷涂处理，依靠铝基体本身的抗腐蚀性能，配合端面密封结构，可以满足户外雨棚照明、厂区通道照明的长期使用需求，不会像塑料型材那样出现紫外线照射后老化脆裂的问题。型材的拼接结构也做了适配优化，当需要做长距离连续照明排布时，两段型材可以通过内置的连接片插入内部卡槽完成对接，对接后的接缝间隙可以控制在0.2mm以内，保证整排灯具的外观一致性，不会出现明显的断差。
