矿山用钢制受料摇滚溜槽结构

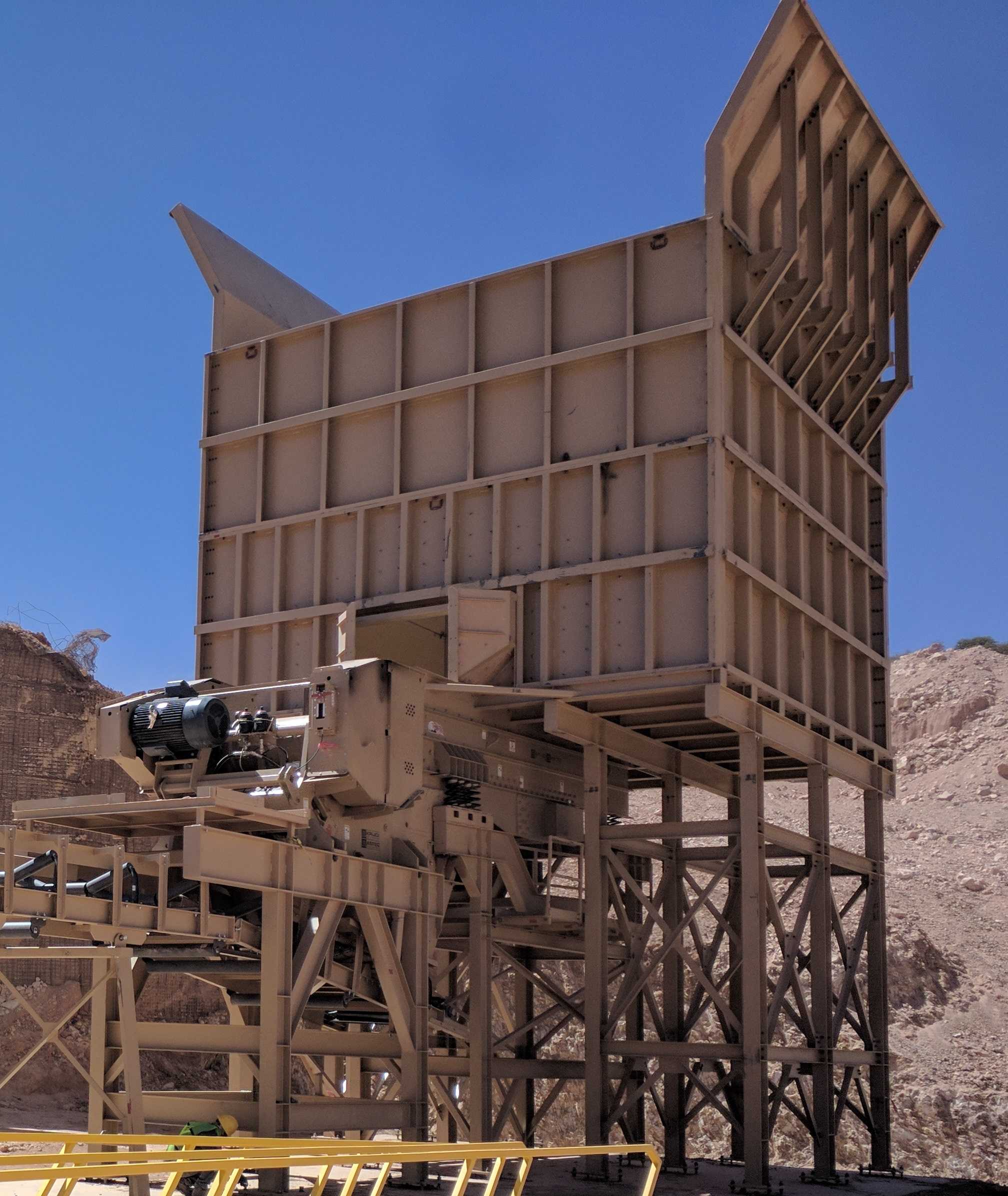

　　在露天矿山粗碎作业段，这类钢制受料结构常布置在自卸卡车卸料点与初级破碎设备进料口之间，承担物料缓冲、导流、均匀给料的核心作用，区别于普通焊接溜槽，该结构采用摇滚式受力设计，能够在大粒径矿石连续冲击下分散载荷，避免局部应力集中导致的结构开裂、衬板脱落问题。从现场布置逻辑来看，该结构整体采用高架式钢支架支撑，支架主体采用H型钢焊接成桁架结构，横向与纵向均设置交叉斜撑，能够抵消卡车卸料时的侧向冲击力与矿石下落的垂直动载荷，支架底部通过预埋地脚螺栓与混凝土基础固定，安装时需要保证进料端与卸料平台的高度差控制在合理范围，既避免卡车卸料时物料直接砸击结构边缘，也防止落料高差过大造成的物料飞溅与粉尘外溢。

　　结构主体的料仓部分采用加厚钢板焊接成箱型结构，内壁根据物料磨损特性分区布置耐磨衬板，进料侧设置向外延伸的挡料檐，挡料檐采用变角度倾斜设计，能够引导自卸卡车卸下的矿石顺利滑入料仓内部，同时阻挡滚落的石块飞出作业区域，料仓的出料端采用渐缩式导流结构，能够将堆积的物料均匀导入下方破碎设备的进料口，避免出现偏料、堵料问题。该结构的核心设计点在于摇滚式受力框架，料仓主体与支撑支架之间并非刚性焊接固定，而是通过多组铰接支座连接，在大吨位矿石连续冲击下，料仓能够产生小幅的可控摆动，将瞬间冲击载荷转化为结构的弹性形变能，再通过支架的桁架结构逐步分散传递到基础，相比传统刚性受料仓，这种设计能够将局部峰值应力降低40%以上，大幅延长结构的整体使用寿命，减少日常停机补焊、更换衬板的维护工作量。

　　从安装边界来看，该结构的整体宽度需要匹配矿山常用自卸卡车的卸料宽度，保证卡车倒车卸料时轮胎不会剐蹭结构边缘，进料端的挡料檐高度需要高于卡车车厢的最高举升高度，避免举升卸料时车厢碰撞挡料结构，出料端的尺寸需要与下方初级破碎机的进料口尺寸完全匹配，安装时需要保证出料口与破碎机进料口的同轴度偏差控制在允许范围内，防止物料偏载导致破碎机转子受力不均。在实际作业过程中，该结构能够承受粒径超过1米的硬岩连续冲击，料仓内部的衬板采用沉头螺栓固定，磨损后可以快速更换，不需要整体切割料仓壁板，支架的桁架结构预留了检修平台与扶梯的安装位置，日常巡检时可以方便到达各个易磨损部位检查螺栓紧固情况与衬板磨损量。

　　设计过程中需要重点核算不同工况下的载荷组合，包括满载静载荷、卡车卸料时的动冲击载荷、极端情况下大块矿石直接砸击的局部载荷，钢结构的焊缝需要根据受力等级采用全熔透焊接或者角焊缝，关键受力节点需要额外设置加强筋板，避免长期受冲击出现焊缝开裂。料仓的侧壁采用向外倾斜的角度设计，角度大于矿石的自然安息角，保证湿黏物料也能够顺利下滑，不会在仓壁黏附堆积造成堵料，出料端的导流板角度可以根据实际物料特性做小幅调整，适配不同粒径、不同含水率的矿石给料需求。高架支架的跨距设计需要预留出下方破碎设备的安装与检修空间，保证破碎机的检修吊装作业不会与支架结构发生干涉，支架的立柱底部设置调平垫板，安装时可以调整整体结构的水平度，避免长期受偏载导致结构倾斜。这类受料结构在金属矿山、非金属矿山、采石场的粗碎工段都有广泛应用，相比传统的混凝土受料仓，钢结构的摇滚式受料盒施工周期更短，安装难度更低，后期维护成本更低，同时能够更好地适应矿山现场复杂的地形条件，不需要大规模开挖浇筑混凝土基础，在移动破碎站的配套给料系统中也可以采用同类型的结构设计，仅需要根据移动站的处理能力调整整体尺寸与钢板厚度即可。
