矿浆浓缩储槽结构三维设计

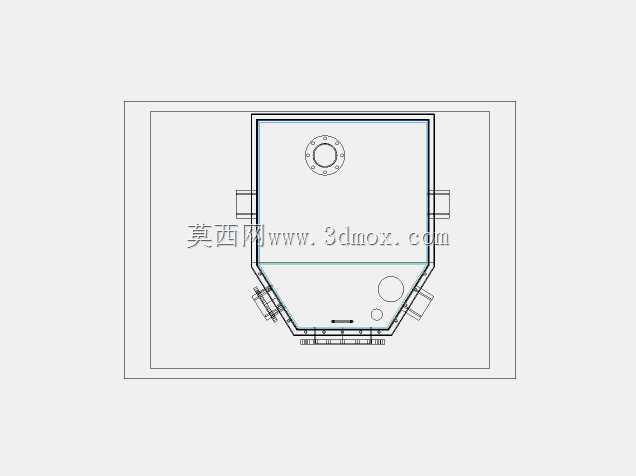

　　该结构对应选矿流程中磨矿分级后段的矿浆浓缩工序配套储槽，主要用于承接浓缩机底流的高浓度矿浆，为后续过滤、搅拌浸出等工序提供稳定的物料缓存空间，避免上游来料波动直接冲击下游作业的给料稳定性。从结构设计逻辑来看，整体采用上方下锥的组合式壳体，上部直筒段提供足够的静态沉降容积，让矿浆中夹带的少量细颗粒有足够时间完成二次沉降，避免出料浓度出现大幅波动；下部锥段采用大角度斜壁设计，角度匹配常见金属矿浆的安息角参数，可有效防止高浓度矿浆在槽壁挂料、积料，保证排料顺畅无死角。槽体顶部设置的法兰接口用于连接来料管路，可直接对接浓缩机底流的出料管道，接口的螺栓孔分布按照行业通用管路法兰标准设计，可直接匹配同公称通径的标准法兰件，无需额外制作转接结构。

　　槽体直筒段两侧设置的支耳结构用于槽体的安装固定，支耳的承载面经过加强处理，可承受满槽矿浆的总载荷，安装时可直接搭接在钢结构平台的支撑梁上，配合定位螺栓即可完成固定，无需额外制作大型承重底座。锥段侧壁设置的多个不同口径接口，分别对应检修人孔、液位检测元件安装口、稀释水管接口、备用出料口，不同接口的高度位置根据矿浆沉降后的浓度分层设置，可满足不同工况下的取料、检测、参数调整需求。槽体底部设置的平法兰排料口，可直接对接渣浆泵的进料管路，排料口的通径按照最大处理量下的矿浆流速设计，避免高浓度矿浆在排料口出现堵塞。

　　建模过程中对所有焊接连接处做了焊缝结构简化，同时保留了各接口的安装基准面，方便后续做管路装配、钢结构支撑校核时直接提取配合面，不需要额外做基准面转换。槽体的壁厚参数按照常压容器的设计规范取值，同时在直筒段与锥段的连接位置做了加强圈结构，可抵消满槽工况下的物料侧压力，避免槽体出现鼓胀变形。
