工业检修用折角式通行楼梯桥结构设计

　　这款折角式楼梯桥主要面向工业厂区内存在高差的设备平台、管廊架、罐区操作位之间的短距离通行场景，解决两个存在垂直高差且水平方向有错位的作业面之间的人员通行问题，避免作业人员绕行长距离通道，提升日常巡检、设备维保、物料转运的通行效率。在实际厂区布局中，很多相邻操作平台因为管线排布、设备占位的限制，无法设置直跑梯完成连通，折角结构的楼梯桥可以在有限的空间内完成高差过渡，同时避开下方的管线、设备基座等障碍物，不需要额外占用过多的地面安装空间。

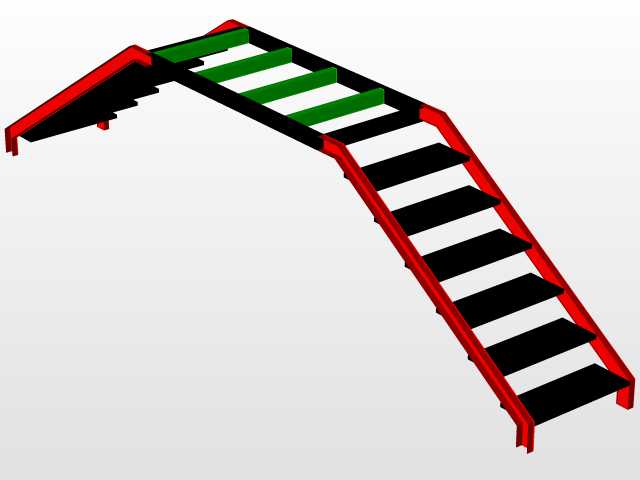

　　从结构设计逻辑来看，整个梯体采用双侧梁承载的框架结构，两侧的梯梁作为主要受力构件，承担梯步载荷以及通行过程中的动载荷，梯步采用平板式踏步设计，踏步表面预留防滑处理的安装位，避免人员通行时打滑。折角位置做了圆弧过渡的梁体连接，没有采用直角焊接的硬连接结构，能够分散梯梁在折角处的应力集中，避免长期载荷作用下出现焊缝开裂的问题。上端的搭接段采用平板式延伸结构，直接搭设在高位平台的边缘，不需要在平台侧做复杂的预埋连接，安装时只需要在搭接位置做限位固定即可，降低现场安装的施工难度。

　　设计过程中优先考虑了通行的安全冗余，梯梁的截面选型按照单人携带10kg工具通行的动载荷做校核，每级踏步的承载能力满足工业作业场景的通行要求，双侧梯梁的外侧预留了护栏安装孔位，现场安装时可以直接搭配标准工业护栏使用，不需要二次打孔加工。梯步的间距按照常规工业梯的步距设置，符合人员上下行走的步幅习惯，避免步距过大导致通行疲劳，折角位置的平台段做了加宽处理，人员行至折角处可以自然调整行进方向，不会出现踏空的风险。

　　从安装边界来看，这款楼梯桥的低位端支撑在地面或者低位平台的基础上，高位端搭接在目标高位平台的边缘，整体安装不需要破坏原有平台的主体结构，适合在已投产的厂区内做后期改造加装，不需要长时间停产施工。梯体的整体宽度控制在单人通行的合理尺寸，既满足日常巡检的通行需求，也不会因为梯体过宽占用过多的平台操作空间，下方的净空高度可以满足常规管线、小型设备的布置要求，不会阻碍梯体下方的正常作业与管线维护。

　　在实际使用场景中，这类楼梯桥也可用于仓储区域的高位货架之间的连通、厂房夹层之间的临时通行、大型设备顶部的检修通道搭建，相比直跑梯，折角结构可以更好地适配现场复杂的空间布局，避开已有的设备、管线、建筑结构，减少现场施工的改动量。整个梯体采用模块化的设计思路，所有构件都可以在工厂预制完成，现场只需要通过螺栓拼接即可完成组装，不需要现场做大量的焊接作业，安装效率更高，后期如果厂区布局调整，也可以拆解后重新适配新的安装位置，重复利用率更高。

　　结构细节上，梯梁与踏步的连接采用满焊加螺栓加固的双重固定方式，避免长期使用后踏步出现松动异响，折角处的内部设置了加强筋板，提升折角位置的抗扭能力，即使人员在折角位置短暂停留搬运工具，也不会出现梯体晃动的问题。上端搭接段的底部设置了防滑橡胶垫，既可以避免梯体与平台边缘之间出现硬接触磨损平台表面，也可以增大摩擦力，防止梯体在使用过程中出现滑移。低位端的支撑脚设置了可调高度的结构，可以适配现场地面不平整的安装条件，保证整个梯体安装后处于水平稳定的状态，不会出现倾斜晃动的问题。
