板式换热器管路连接系统结构设计

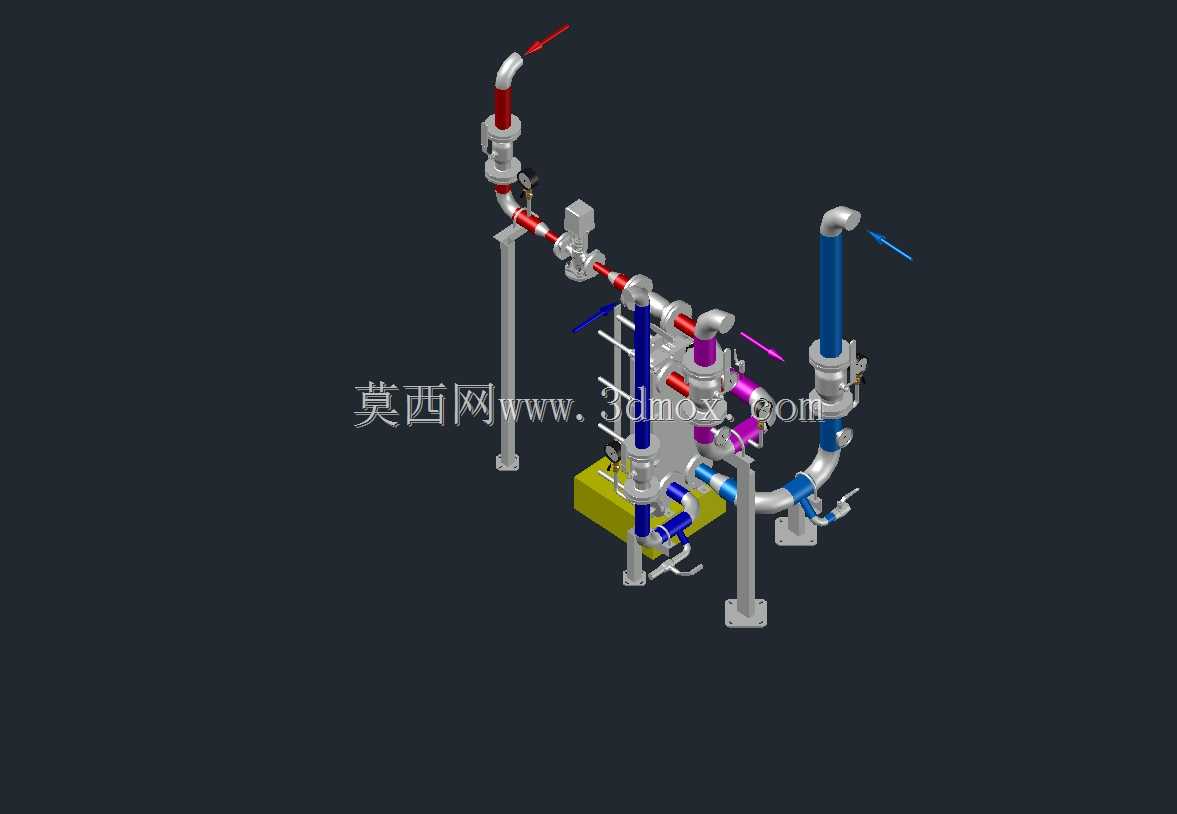

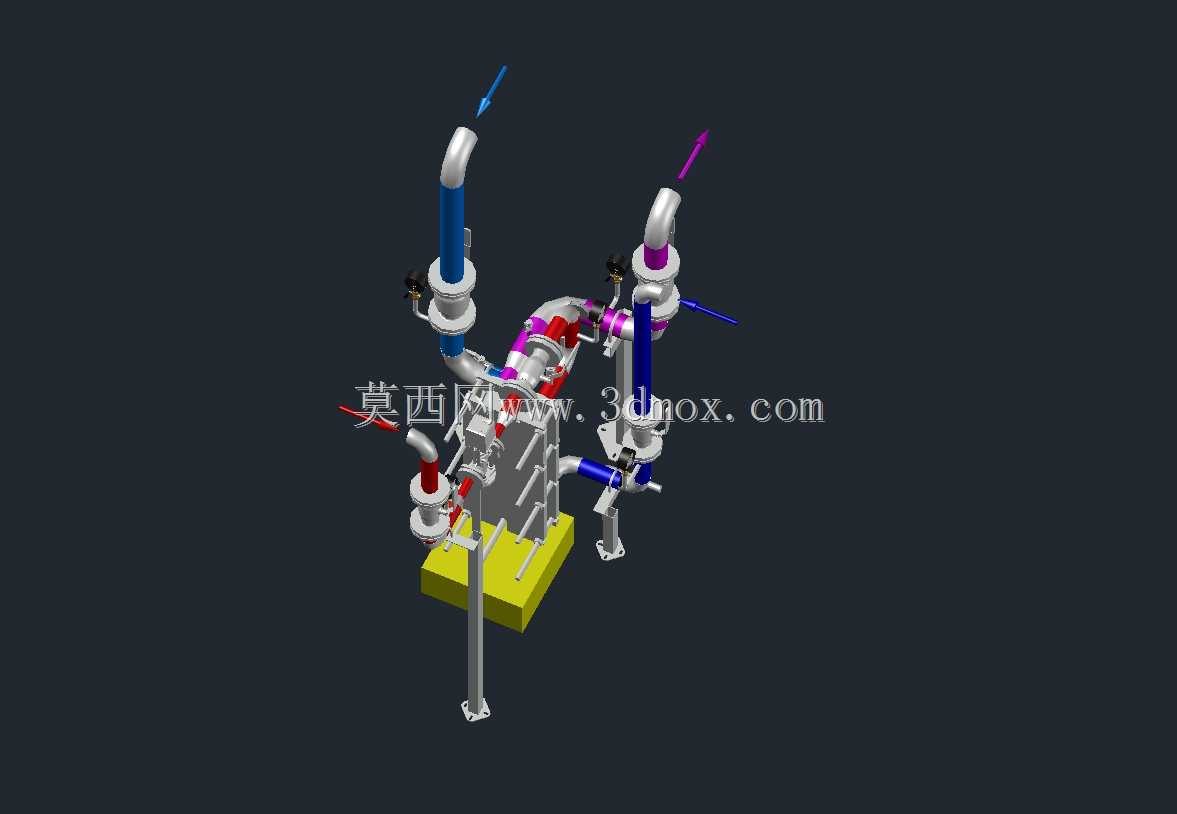

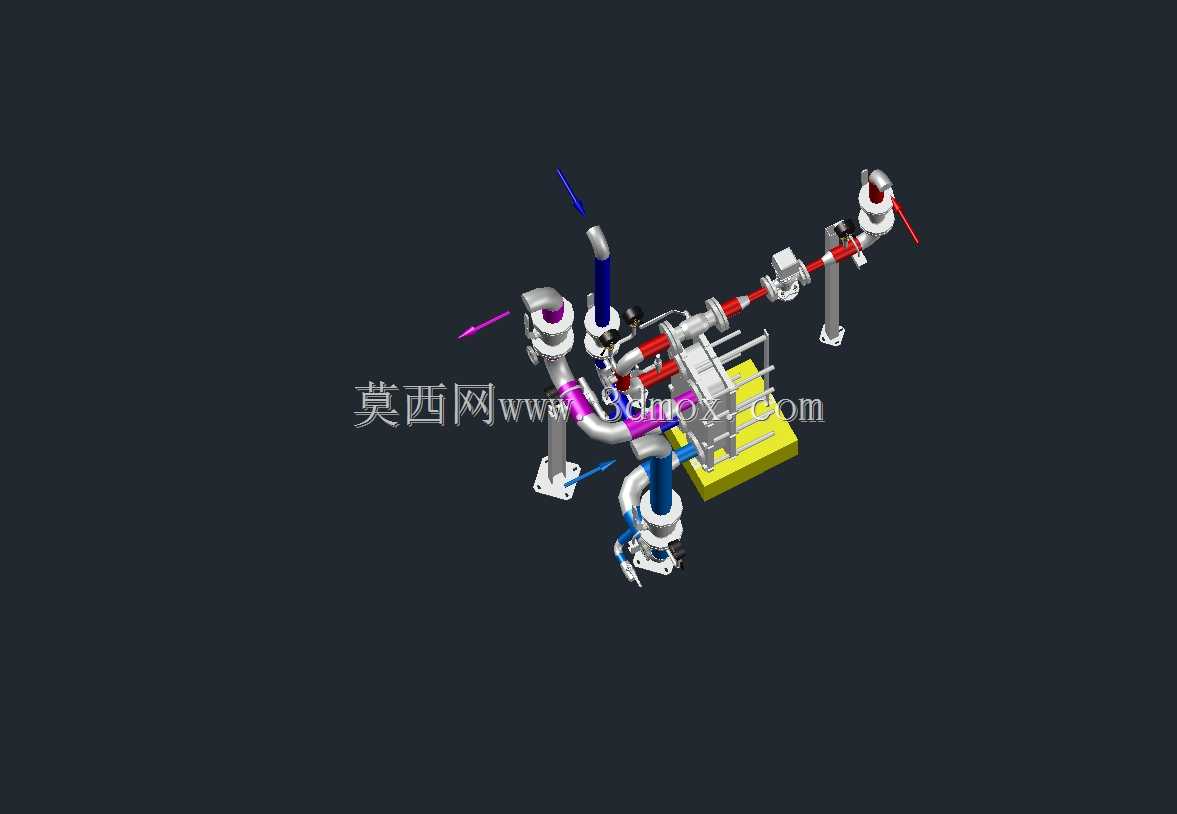

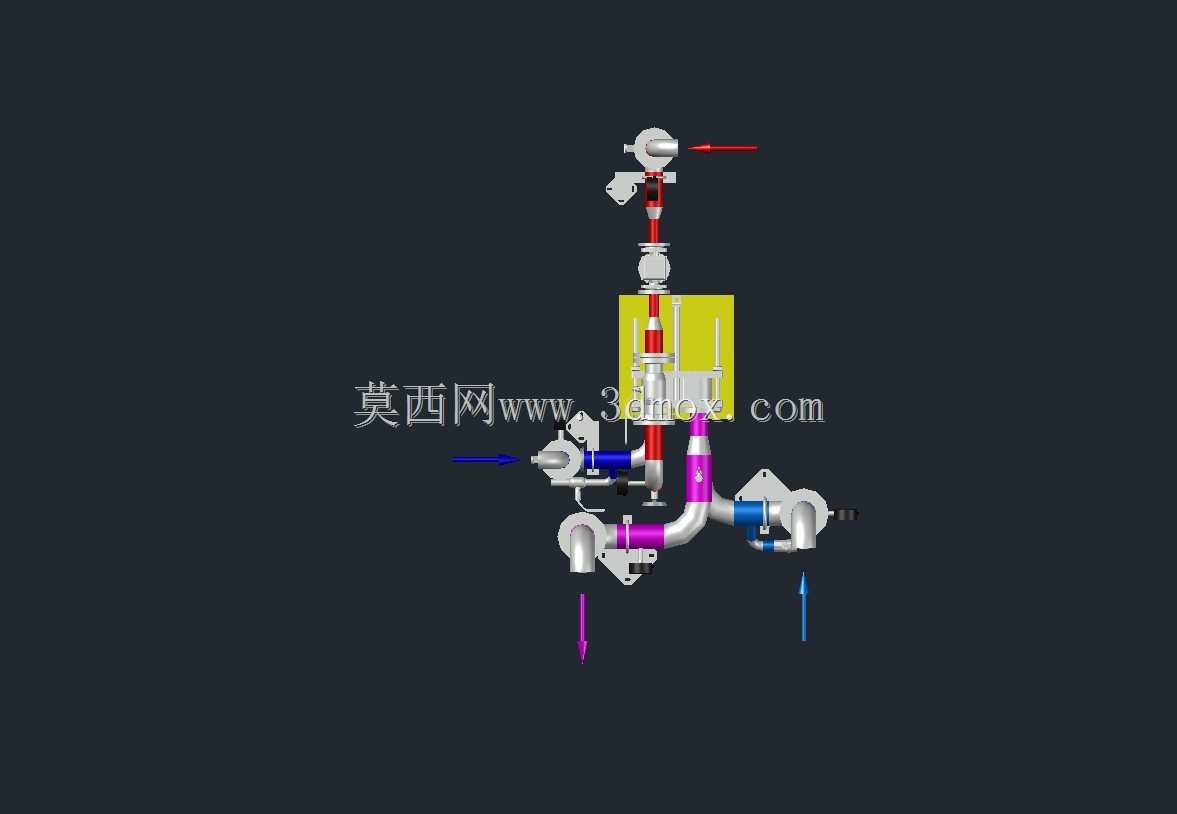

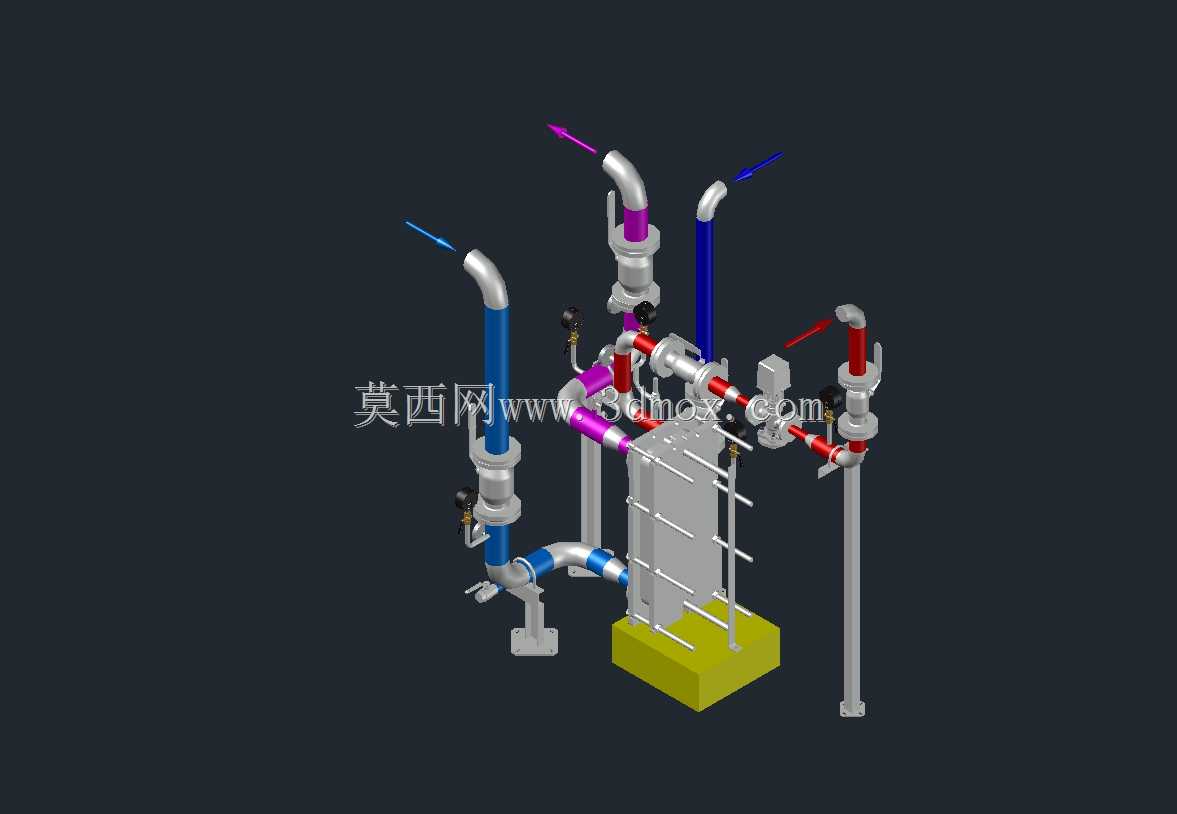

　　这套三维结构完整还原了工业换热场景中板式换热器的配套管路绑定系统，核心服务于暖通供热、工艺流体温度调控、工业循环冷却等实际工程场景，在区域换热站、生产车间工艺温控段、商用建筑冷暖供应系统中都有极高的复用参考价值。整套结构以立式板式换热芯体为核心布置基准，芯体底部设置方形承重安装基座，基座预留地脚螺栓固定孔位，可直接适配常规型钢支架或混凝土基础的安装要求，安装时需保证基座水平度偏差不超过千分之二，避免换热板片受压不均引发密封泄漏问题。

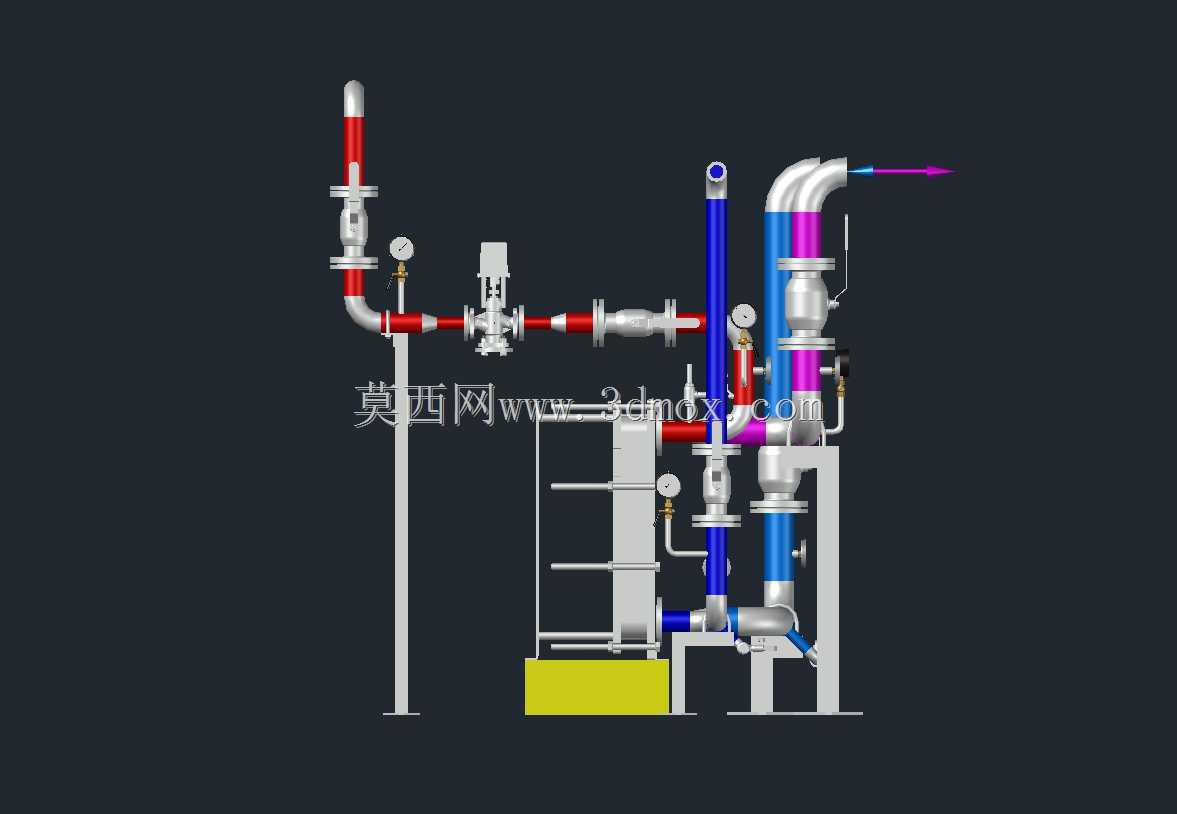

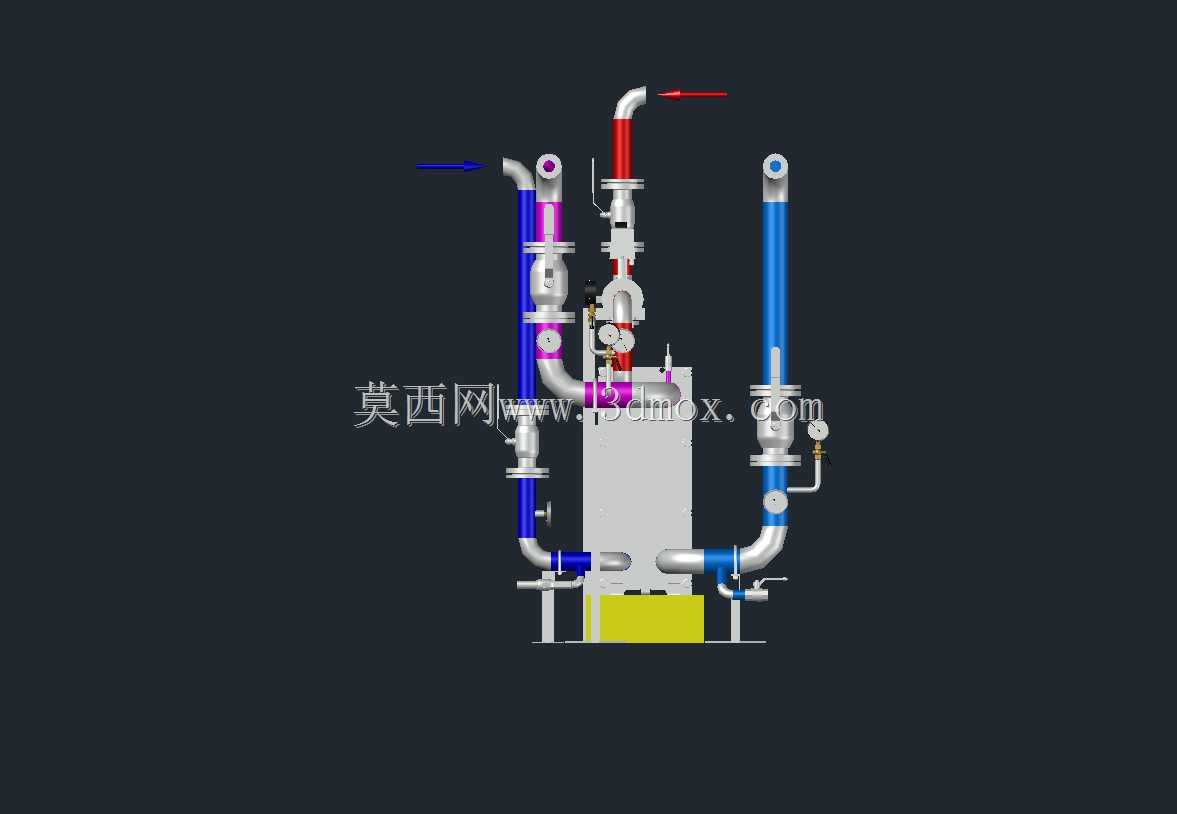

　　管路布局采用对称式分侧设计，冷热介质管路分别布置在换热芯体的两侧区域，不同介质管路通过外表面色彩做明确区分，冷介质管路采用蓝色标识，热介质管路采用红色标识，旁通及泄放管路采用紫色标识，可直接指导现场施工的管路介质识别，避免管路接反引发的换热效率失效问题。每路介质的进出口管段都依次配置了截止阀、调节阀、温度检测接口、压力检测接口，其中调节阀采用直通式结构，可根据后端负荷变化实时调整介质通入流量，配合检测接口外接的传感元件，可实现换热输出温度的闭环调控；管路转弯处全部采用标准长半径弯头，降低介质流动过程中的局部阻力损失，弯头与直管段采用法兰连接结构，法兰密封面采用突面形式，适配常规耐温橡胶垫片或金属缠绕垫片，可满足不同压力温度等级的管路密封要求。

　　竖向布置的长管段底部设置了承重支撑管托，管托与基础支架采用螺栓固定，避免长管路运行过程中因自重产生挠度变形，同时可缓冲介质流动产生的管路振动，降低焊缝疲劳开裂的风险。管路顶部设置了自动排气阀接口，系统充水运行时可自动排出管路内积存的空气，避免气塞问题导致的介质流动不畅、换热效率下降；管路最低位置设置了泄水阀接口，设备检修维护时可排空管路及换热芯体内的存水，避免冬季停运时存水冻裂设备。整套结构的安装边界预留了充足的操作空间，阀门手轮距离相邻管路或墙面的净距不小于150mm，可满足日常操作、检修拆装的空间需求，换热芯体周边预留了板片拆装的抽拉空间，后期更换密封垫、清洗板片时无需整体拆除周边管路，大幅降低后期维护的工作量。

　　设计过程中充分考虑了管路的热胀冷缩补偿，在较长的直管段设置了自然补偿弯管，无需额外加装波纹补偿器即可吸收管路因温度变化产生的伸缩量，既降低了整体制造成本，也减少了管路的泄漏风险点。所有管路的管径匹配均经过流速校核，管内介质流速控制在1.5-2.5m/s的合理区间，既避免流速过高引发的管路冲蚀、振动噪音问题，也避免流速过低导致的管路耗材浪费、换热响应滞后问题。
