可拆式板式换热设备结构设计

　　在暖通空调、化工制程、食品杀菌、液压站冷却这类需要冷热流体热量传递的场景里，板式换热设备一直是占地与换热效率平衡度最优的选型方向，本次呈现的可拆式板式换热结构，完全围绕现场安装、运维、换热效率三个核心工程需求搭建。从结构逻辑来看，整套设备采用上下贯穿的拉紧螺杆配合两端的压紧板，将叠放的冲压波纹板片牢牢夹紧，板片之间的密封胶垫被压紧后形成独立的冷热流体流道，两种介质在相邻板片的流道内逆向流动，通过冲压成型的薄壁金属板完成热量传递，相比管壳式换热器，同等换热功率下的占地面积能缩减60%以上，换热系数可达到管壳式的3-5倍。

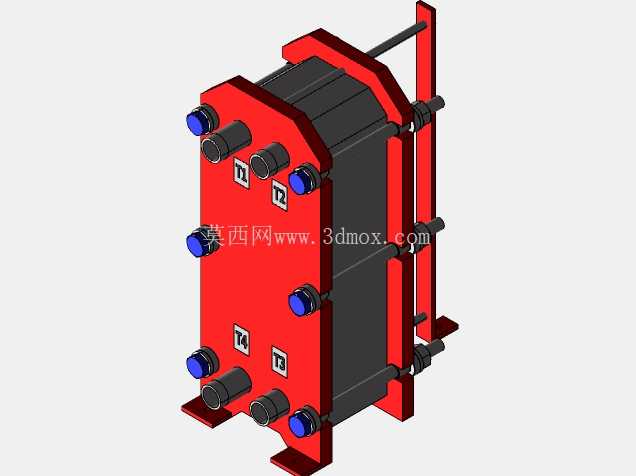

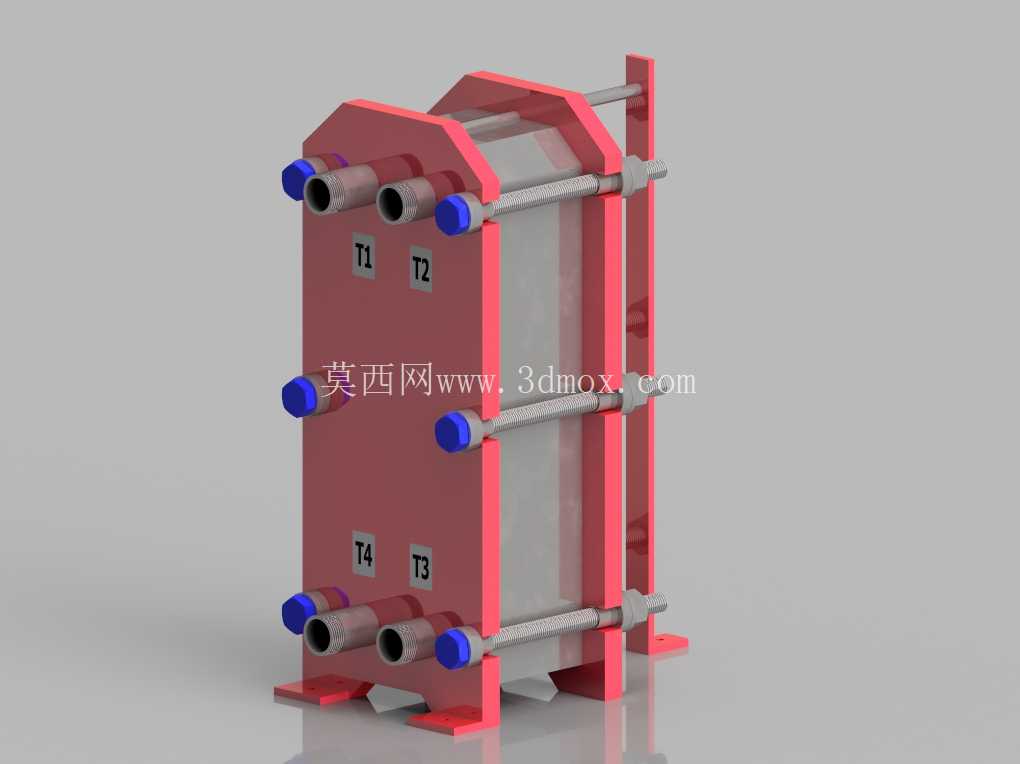

　　设计阶段首先考虑的是安装边界的适配性，底部的支撑脚预留了地脚螺栓安装孔位，可直接固定在混凝土基础或者型钢支架上，四个流体接口分布在前端固定压紧板上，采用同侧上下排布的方式，现场配管时不需要拆开设备就能完成管路对接，接口端部的蓝色防护套是建模时预留的密封安装位，实际生产中可根据介质特性选配丁腈橡胶、三元乙丙或者氟橡胶材质的密封件，适配不同温度、腐蚀程度的流体工况。板片叠装的数量可根据实际换热负荷灵活调整，拉紧螺杆的长度预留了足够的调节余量，后期如果需要扩容或者更换板片，只需要对称松开螺杆螺母就能拆开整叠板片，不需要挪动设备主体和外接管路，大幅降低运维的拆装工作量。

　　两侧的上下导向杆承担了板片叠装时的定位作用，保证每一片板片都能对齐安装，不会出现流道错位导致的介质串漏问题，活动压紧板可沿着导向杆滑动，拆装过程中不会出现偏斜卡滞的情况。从结构细节来看，板片上冲压的T1、T2、T3、T4标识对应四个接口的流道走向，建模时还原了板片角孔的导流区结构，能让流体进入板间流道时均匀分布，避免出现流动死区导致局部结垢或者换热效率下降，压紧板的加强筋结构也做了等比例还原，保证在螺杆拉紧时压紧板受力均匀，不会出现中部变形导致的密封面压合不严问题。

　　这类结构的换热设备在实际选型时，需要根据处理的流体流量、进出口温差、允许的压力降来调整板片数量和板片波纹角度，本次的三维结构完整还原了所有装配关系，不管是做方案演示、结构校核还是工装设计参考，都能直接提取对应的装配尺寸，不需要再重新搭建基础框架。
