工厂维护用液压管束提取工装结构

　　在流程制造类工厂的日常运维场景中，密集排布的液压管束往往沿设备基座、管廊支架长距离铺设，单组管束集成多根不同通径的液压油管、控制管线，长期运行后受管卡紧固、油液浸润、接触面氧化粘连影响，管束拆卸移位一直是管线检修、阀组更换作业里的耗时环节，传统撬棍、吊带牵拉的作业方式不仅容易损伤管体表层防护层，还可能因受力不均拉扯接头密封面，造成二次泄漏隐患，这款液压管束提取工装就是针对这类现场痛点开发的专用作业装置。

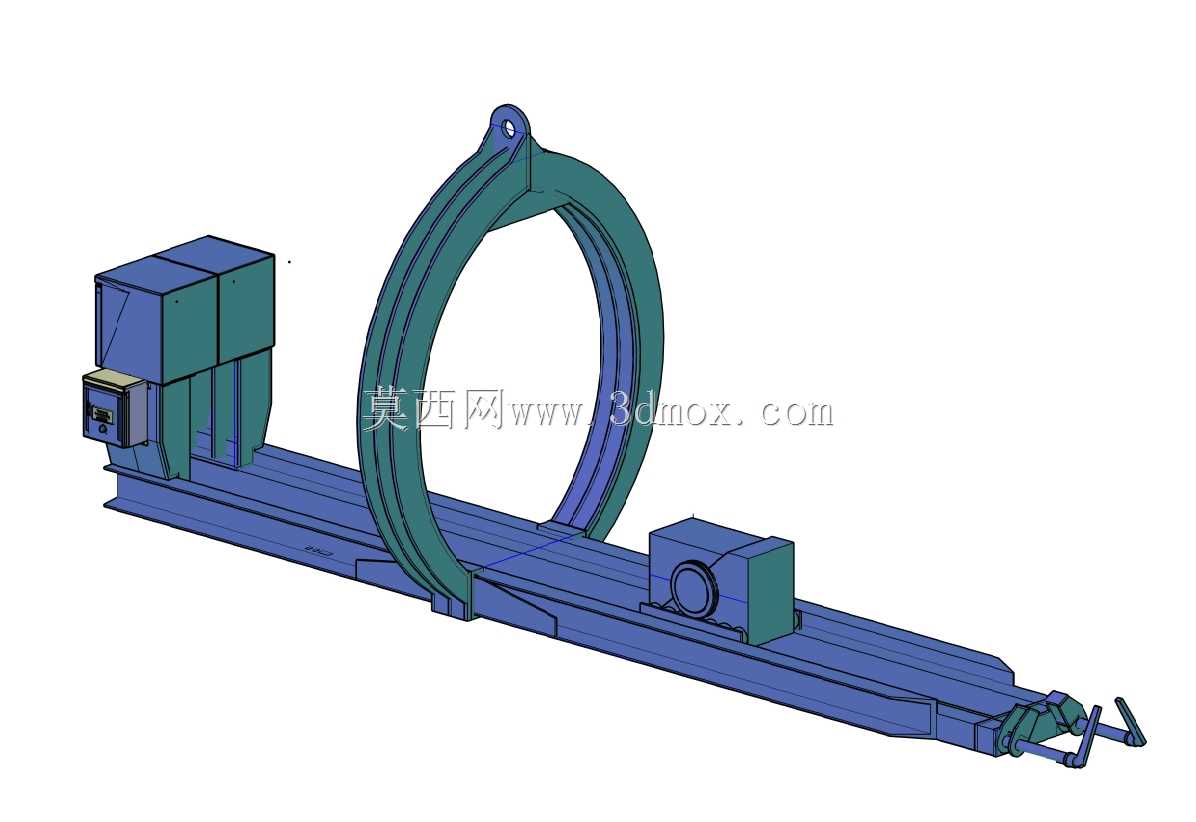

　　从结构布局来看，整套装置采用长床身作为承载基底，床身截面为箱型焊接结构，沿长度方向加工有平行的导向安装面，可适配不同跨度的管束作业需求，床身一端设置有动力安装舱，内部预留液压动力单元的安装位，可根据现场工况接入手动液压泵或者移动式电动液压站作为动力源，避免依赖厂区固定动力接口，适配检修作业的移动性需求。床身中部的大直径开合环体是核心的管束抱持部件，环体采用分体铰接结构，开合侧设置有快速锁止机构，作业时可直接环扣在待提取管束的外周，不需要从管束端部穿套，适配已经完成铺设、两端连接设备的在役管束作业场景，环体内壁预留有防滑衬垫的安装槽，可根据管束外径更换不同厚度的聚氨酯衬垫，既可以增大抱持摩擦力，又能避免刚性接触压伤管体。

　　环体与床身之间通过滑动导向座连接，导向座内嵌耐磨铜套，沿床身导轨做直线运动，运动方向与管束轴向完全平行，避免牵拉过程中出现偏载力矩损伤管接头。床身另一端设置有可调节的牵拉连接头，连接头带万向偏转补偿结构，可适配管束安装角度存在小幅偏差的现场情况，连接头可通过快换接口适配不同规格的管束吊具、管卡卡爪，满足不同捆绑方式的牵拉需求。设计过程中重点考量了现场作业的边界限制，整套装置的床身高度控制在常规设备基座的检修通道高度范围内，环体最大开合角度可覆盖常见工厂液压管束的外径区间，不需要额外垫高或者拆解周边防护结构即可完成就位，动力单元的工作行程预留了足够的冗余量，可一次性完成单段管束的轴向移位，不需要多次倒换牵拉点。在实际作业流程中，操作人员先将装置沿管束轴向放置在待提取段的侧方，打开中部环体扣合在管束合适位置并锁止，将端部牵拉头与管束的固定端或者专用吊点连接，操作液压动力单元缓慢加载，带动环体沿床身平稳移动，即可将粘连、卡涩的管束沿轴向平稳抽出，整个过程受力沿管束轴向均匀传递，不会对管体、接头造成侧向弯折力，相比传统人工作业，可大幅降低管束拆卸过程中的部件损伤概率，同时减少作业人员的劳动强度，缩短检修停机时间。

　　结构细节上，床身底部设置有可调式支撑脚，可在不平整的车间地面调整装置水平度，保证导向面与管束轴向的平行度，环体的铰接销轴采用快拆结构，可根据作业需求更换不同内径的环体组件，拓展装置的适配范围，所有液压接口均采用标准快插接头，可与厂区常规液压检修工具通用，减少额外的配件储备需求。针对检修作业的移动需求，床身侧方预留有吊装孔与搬运扶手，可通过车间行车或者人工搬运转移作业点位，整体结构没有复杂的电控组件，纯液压驱动的形式可靠性高，在多粉尘、少量油液污染的车间检修环境下也能稳定工作，不需要频繁的精密维护。
