重型液压系统配套活塞结构设计

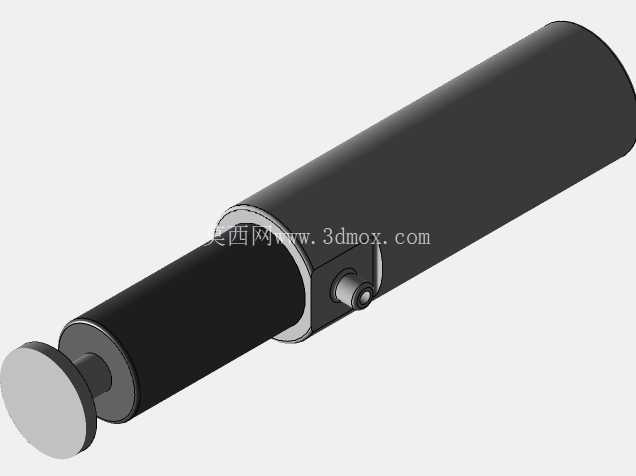

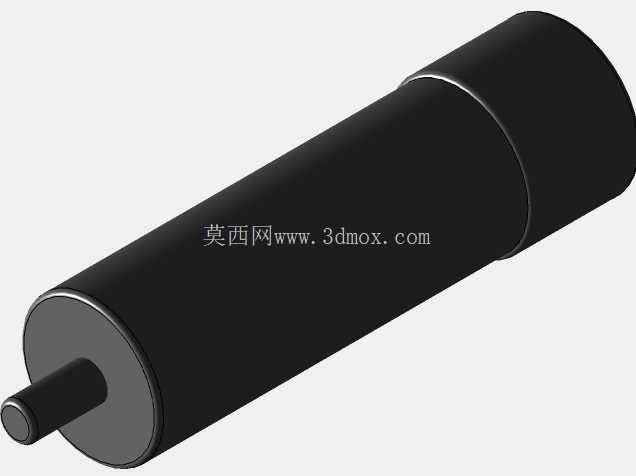

　　在重型液压传动回路中，活塞作为液压缸内部将液压能转化为直线机械能的核心执行部件，其结构合理性直接决定整套液压系统的负载输出稳定性、运行寿命与密封可靠性，这类重型液压活塞多适配于大吨位压力加工设备、重型工程机械举升回路、大型液压启闭机构这类需要持续输出大推力的工况场景。从结构设计逻辑来看，该活塞采用分体式装配结构，主体活塞杆与活塞头采用同轴定位设计，活塞端面设置平整的承压推盘，可直接与被驱动负载端面接触传力，避免额外连接结构带来的传动间隙；活塞与缸筒配合的柱面预留了标准密封件安装槽位，可适配格莱圈、斯特封等常用重载液压密封组合，能够在25MPa及以上的连续工作压力下维持容腔密封性能，减少内泄带来的容积效率损失。

　　设计过程中重点考虑了安装边界的适配性，活塞杆侧的导向段长度经过匹配计算，可在全行程伸出状态下维持足够的支撑刚度，避免侧向负载带来的活塞杆偏磨、卡滞问题；缸体连接端采用销轴式铰接结构，可适配绕固定铰点摆动的安装场景，抵消设备运行过程中产生的微小位移偏差，避免活塞杆承受附加径向力。从实际使用场景出发，这类活塞在选型匹配时需要结合液压缸缸筒内径、额定工作压力、行程长度、运行速度等参数校核结构强度，活塞本体的材质通常选用中碳钢调质处理，表面做硬铬镀层处理提升耐磨性能，与密封件接触的表面粗糙度控制在Ra0.8以内，降低密封件的异常磨损速率。

　　不同于轻载液压设备用的轻量化活塞，该重型结构的活塞推盘与杆体连接位置做了圆弧过渡强化，可承受频繁换向带来的冲击载荷，避免应力集中导致的部件断裂失效；侧面设置的油口连通结构可适配双作用液压缸的进出油回路，保证活塞两侧容腔的液压油可顺畅进出，实现平稳的往复伸缩动作。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照液压元件通用设计标准做了对应预留，装配关系完全还原实际液压活塞的装配逻辑，可直接用于液压系统的虚拟装配验证、运动干涉检查，也可作为同类重载液压缸活塞设计的参考原型，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。
