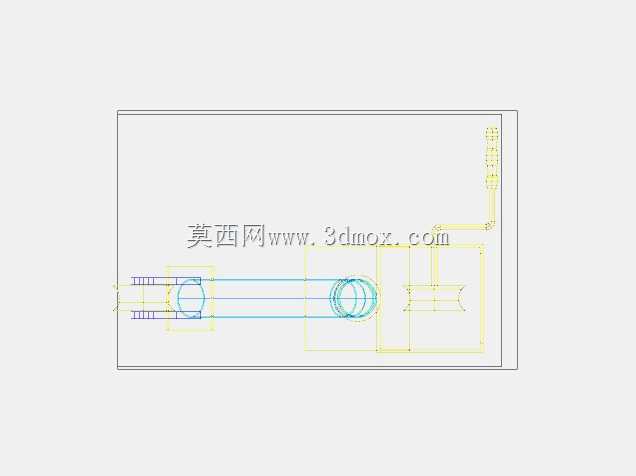

潜水式起重吊具配套管路结构设计

　　这套结构的设计初衷是匹配水下潜体吊装作业的配套流体输送需求，在近海潜器布放、水下作业设备收放、沉物打捞这类场景里，吊装机构除了要承担载荷传递的作用，往往还需要同步完成压力介质输送、信号管线布设、平衡流体导流的功能，这套结构就是把吊装受力构件和流体通路做了集成化设计，避免水下作业时多套管线零散排布带来的缠绕、剐蹭风险。从实际作业工况来看，水下作业环境的压力随深度变化，结构的通路部分需要承受内外压差带来的载荷，同时还要适配吊装过程中动态载荷的冲击，所以在结构布局上，把主承压流道布置在吊装受力件的中性轴位置，这样起吊过程中构件受弯产生的应力不会额外叠加在流道壁面上，能有效降低壁厚需求，控制整体重量。

　　结构的外形轮廓做了圆弧过渡处理，所有外露棱边都做了R角倒圆，一方面是减少水下下放、回收过程中水阻带来的晃动，另一方面也避免尖锐棱边刮破配套的密封护套或者相邻的作业线缆。安装边界上，结构两端的连接接口采用同轴设计，接口端面的密封槽尺寸匹配常规的水下静密封规格，安装时不需要额外加工适配转接件，直接和现有吊装臂的接口、潜体端的对接法兰就能完成装配，整体的轴向长度控制在常规吊臂单节段的尺寸范围内，不会超出原有吊装设备的作业回转半径，也不会和吊臂上的其他附属构件产生运动干涉。流道的通径设计参考了常规水下作业的压力介质流量需求，内壁做了等径顺滑过渡，没有突变的台阶或者锐角转角，能减少流体输送过程中的压损，也避免杂质在流道拐角处沉积造成堵塞。

　　结构上的辅助安装位都做了沉台设计，紧固件装配后端面不会突出构件外轮廓，防止水下作业时被渔网、水下杂物勾挂。在受力结构的补强上，流道外侧的承力筋板采用对称布局，筋板的走向和吊装受力方向保持一致，既提升了整体的抗弯抗扭刚度，也不会额外增加过多的结构重量，筋板和主体结构的连接位置都做了圆角过渡，减少应力集中，适配水下作业反复加载、卸载的疲劳工况。这套结构在设计时也考虑了陆上预装的便利性，所有的装配基准面都做了明确的平面加工，预装时可以直接在工位上完成同轴度校验，不需要复杂的专用工装，对接完成后可以直接随吊具整体下水，减少现场作业的准备时间。

　　针对水下腐蚀环境，结构的壁厚预留了足够的腐蚀裕量，流道内壁的粗糙度控制在适合流体输送的区间，既减少流体阻力，也降低腐蚀介质附着的概率。另外结构上预留的辅助管线固定位采用等间距排布，可以根据实际作业需求绑扎不同规格的信号线缆、液压控制管线，不需要额外在结构上焊接支架，避免现场焊接带来的防腐层破坏、结构变形问题。在实际使用中，这套集成结构可以替代传统吊装作业中单独布设的流体管路，减少水下作业的管线数量，降低作业过程中管线被水流冲挂、与水下障碍物碰撞损坏的概率，同时集成化的设计也能减少整体的水下迎流面积，提升吊装下放过程的稳定性，尤其是在有一定流速的水下作业区域，更小的迎流面积能降低水流对吊装定位精度的影响，方便作业人员精准控制潜体的下放位置。
