地下排水用ROTO轴f800人孔竖井结构

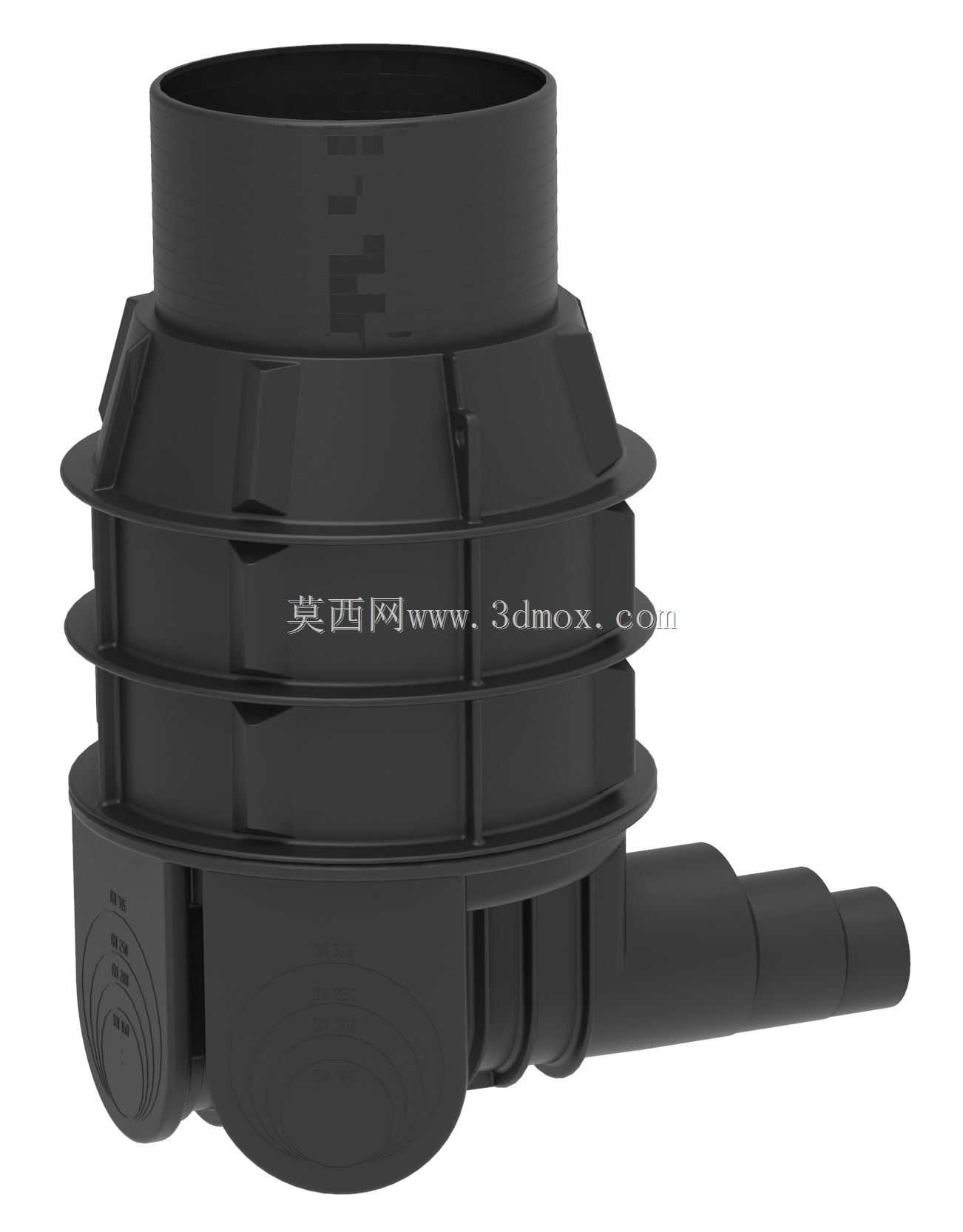

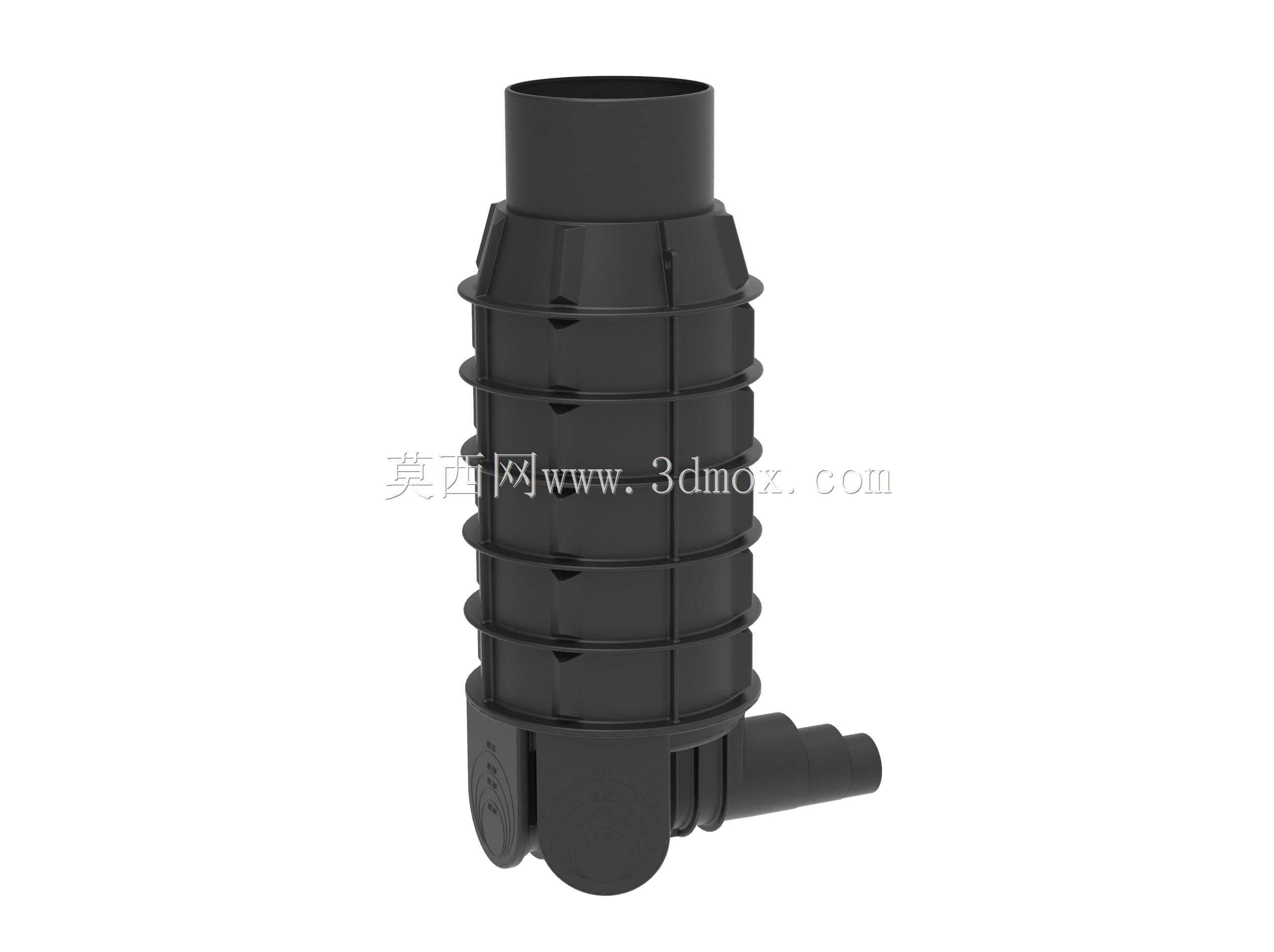

　　从结构设计逻辑来看，这款井体采用了分层带肋的筒体结构，筒体外侧均匀分布的环状凸肋，一方面是为了增强井体自身的环向刚度，抵消地下土壤侧压以及地面荷载传递带来的筒体形变，避免长期受压出现筒壁开裂、变形错位的问题；另一方面，环状凸肋在安装回填时可以和周围回填层形成更好的嵌固效果，提升井体与回填土体的整体性，减少井体受地下水浮力影响出现上浮移位的风险。筒体顶部的承口结构做了多道密封槽设计，安装时可以和上部接入的井筒或者井盖支座实现紧密配合，密封槽内适配的橡胶密封圈能有效阻隔地下水渗入井内，同时避免井内污水外渗污染周边土壤，满足排水管网的防渗漏要求。在市政地下排水管网的运维体系里，人孔竖井是衔接管线、提供检修作业空间的核心节点，这款公称直径800的ROTO系列竖井结构，主要适配城镇下水道的地下安装场景，可作为管网交汇、管线分隔、改线接驳以及日常维护作业的出入口，适用的安装覆盖场景包含庭院区域、人行步道、公共停车场以及市政车行道路，不同场景下的荷载适配设计，能匹配对应区域的地面承压要求，避免长期使用后出现井体沉降、结构破损的问题。

　　筒体侧向伸出的接口为支管接驳位，可根据现场管线排布需求对接不同管径的进出水管，接口的角度和位置做了标准化设计，能适配常规排水管线的接驳角度，减少现场切割调整的工作量。从安装边界尺寸来看，这款竖井的主筒体公称通径为800mm，能够满足运维人员携带工具下井作业的空间需求，作业人员在井内可以完成管线疏通、接口检修、阀门操作等常规运维动作，不会出现空间局促无法操作的问题；筒体的总高度可根据现场埋深需求搭配不同长度的调节井筒进行适配，无需对主井体进行二次裁切，能适配不同区域的管线埋深要求，从浅层庭院排水到深层市政主干道的排水管线都能匹配安装。

　　井体底部的结构做了弧形导流设计，水流进入井体后可以顺着导流面顺畅流向出水口，减少井内的水流紊流和杂物沉积，降低日常运维的清掏频率，避免长期使用后出现井底淤积堵塞的问题。侧向伸出的接口与主筒体的连接位置做了加强筋过渡，避免回填压实或者地面沉降时接口位置出现应力集中导致断裂，提升结构的长期可靠性。在实际选型应用中，这款竖井可以搭配不同承重等级的井盖使用，人行区域选用轻型井盖即可满足荷载要求，车行道路区域则搭配重型井盖，适配过往车辆的碾压荷载；安装过程中，井体周围的回填材料需要按照规范要求分层夯实，避免出现局部空洞导致井体受力不均，而筒体外侧的凸肋结构可以让回填夯实过程中井体保持稳定，不会出现偏移倾斜的问题。

　　不同于传统砖砌检查井，这款一体化成型的塑料竖井结构内壁光滑，水流阻力更小，不容易出现杂物挂壁堵塞的问题，同时整体结构的密封性更好，不会出现砖砌井常见的砂浆缝隙渗漏问题，能有效降低管网的渗漏率，减少地下水入渗导致的污水处理厂负荷增加问题，也能避免污水外渗造成的土壤和地下水污染。从建模细节来看，这款模型还原了井体所有的结构特征，包括外侧的环状加强肋、侧向接口的加强结构、顶部承口的密封槽位、底部的导流曲面，结构设计人员在进行管网排布设计时，可以直接调用该模型进行管线综合排布，核对井体与周边管线、地下构筑物的间距，确认安装空间是否满足要求，避免现场施工时出现空间冲突；同时模型的结构细节也可以作为模具开发、产品生产的结构参考，核对各个部位的壁厚、加强筋尺寸是否满足结构强度要求，确保生产出来的产品能达到设计的荷载和使用寿命要求。在不同的应用场景下，这款竖井还可以根据需求在内部加装闸槽、限流装置等配件，实现管线的截流、切换功能，满足排水管网的调度、检修需求，侧向接口也可以根据项目需求调整为不同的管径规格，适配不同的管线接驳需求，整体结构的模块化设计让产品的适配性更强，能覆盖更多的排水管网建设场景。
