过滤式水质软化处理成套装置结构

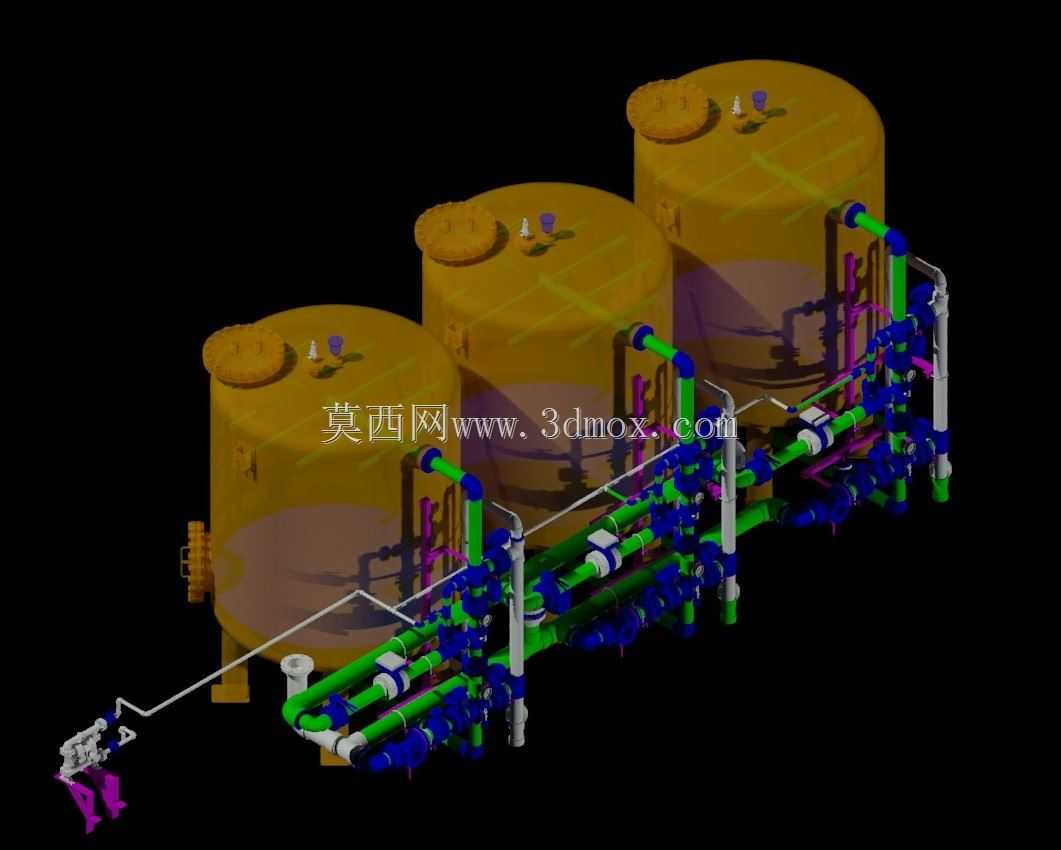

　　这套水处理过滤软化装置的三维结构，核心面向民用供水、小型工业循环水预处理场景搭建，日常运行中主要承担进水硬度脱除、悬浮杂质拦截的功能，避免管路结垢、下游用水设备因钙镁离子沉积出现换热效率下降、流道堵塞的问题。从结构设计逻辑来看，整套装置采用模块化集成思路，将过滤单元、软化反应单元、盐液再生单元的流道做了集成排布，没有采用分散式的管路拼接方案，能有效缩小设备整体占地，适配安装空间局促的中小型供水站点、商用净水间的布置需求。

　　设备的进水端设置了粗滤格腔，内置大孔径拦截网，优先截留进水中携带的泥沙、大颗粒悬浮杂质，避免硬质颗粒进入后续软化树脂腔造成树脂层划伤、布水器孔眼堵塞；粗滤后的水体进入软化交换腔，腔体内填充的阳离子交换树脂可通过离子交换反应吸附水中的钙镁离子，完成水质硬度的降低，当树脂吸附饱和后，配套的吸盐模块会自动抽取饱和盐液进入交换腔完成树脂再生，恢复树脂的交换能力，无需频繁更换滤料，降低长期运维的物料成本。

　　外形尺寸方面，整套装置的主体采用立式方腔结构，安装边界预留了前后侧的检修操作空间，正面预留了滤料装填口、盐液加注口的操作位，侧面预留了进出水法兰的对接位置，安装时无需额外裁切管路，可直接对接现有供水系统的主管道，对接法兰的公称通径匹配常规DN50供水管道，适配多数中小型供水系统的管径参数。布水系统的设计做了流道均布优化，上下布水器采用缝隙式出水结构，缝隙尺寸小于树脂颗粒直径，既可以避免树脂颗粒随出水流失，又能保证进水在树脂层内均匀分布，避免出现偏流、沟流问题导致的软化效率下降；盐液再生的流道设置了独立的流量控制结构，可根据树脂装填量精准控制再生盐液的通入量，避免盐液浪费的同时保证树脂再生完全。

　　整套装置的承压外壳采用圆角过渡设计，避免直角结构带来的应力集中问题，可承受常规供水系统的0.6MPa工作压力，满足民用建筑供水、小型工业循环水系统的压力工况要求；设备底部设置了可调式支撑脚，可根据安装地面的平整度调整支撑高度，保证设备整体水平，避免因倾斜导致的布水不均、树脂层偏移问题。在实际选型应用中，这套结构可根据处理水量的需求调整腔体容积与树脂装填量，适配每小时0.5到2立方的处理水量区间，覆盖小型商用门店、独栋住宅、小型生产车间循环水预处理的用水需求；流道的切换采用集成式多路阀接口预留，可根据自动化需求搭配手动或自动多路阀，实现运行、反洗、吸盐、正洗全流程的切换，无需手动拆装管路调整流道。设计过程中针对滤料更换的操作场景做了优化，顶部的端盖采用快拆式压紧结构，无需大型工具即可打开完成滤料补充与更换，降低日常运维的操作难度；所有过流部件的流道转角均做了圆弧过渡处理，减少水流阻力的同时避免杂质在转角处沉积造成流道堵塞，长期运行也不会出现滞水死角引发的水质二次污染问题。
