食品配送用铝制四轴飞行器承载框架

　　这套铝制四轴飞行器框架，核心面向城市即时配送场景下的食品运输类四轴飞行器开发需求，区别于航拍类无人机的轻量化优先设计逻辑，整个结构在减重与承载冗余之间做了针对性平衡。从实际落地场景来看，末端食品配送的飞行工况往往存在起降点不规整、低空紊流多、单次载荷重量波动大的特点，框架作为整个飞行器的承载基体，既要承接四个旋翼的动力输出振动，也要固定中部的货舱挂载结构、飞控模块与电池组件，还要在突发轻微擦碰时避免结构形变影响动力同轴度。

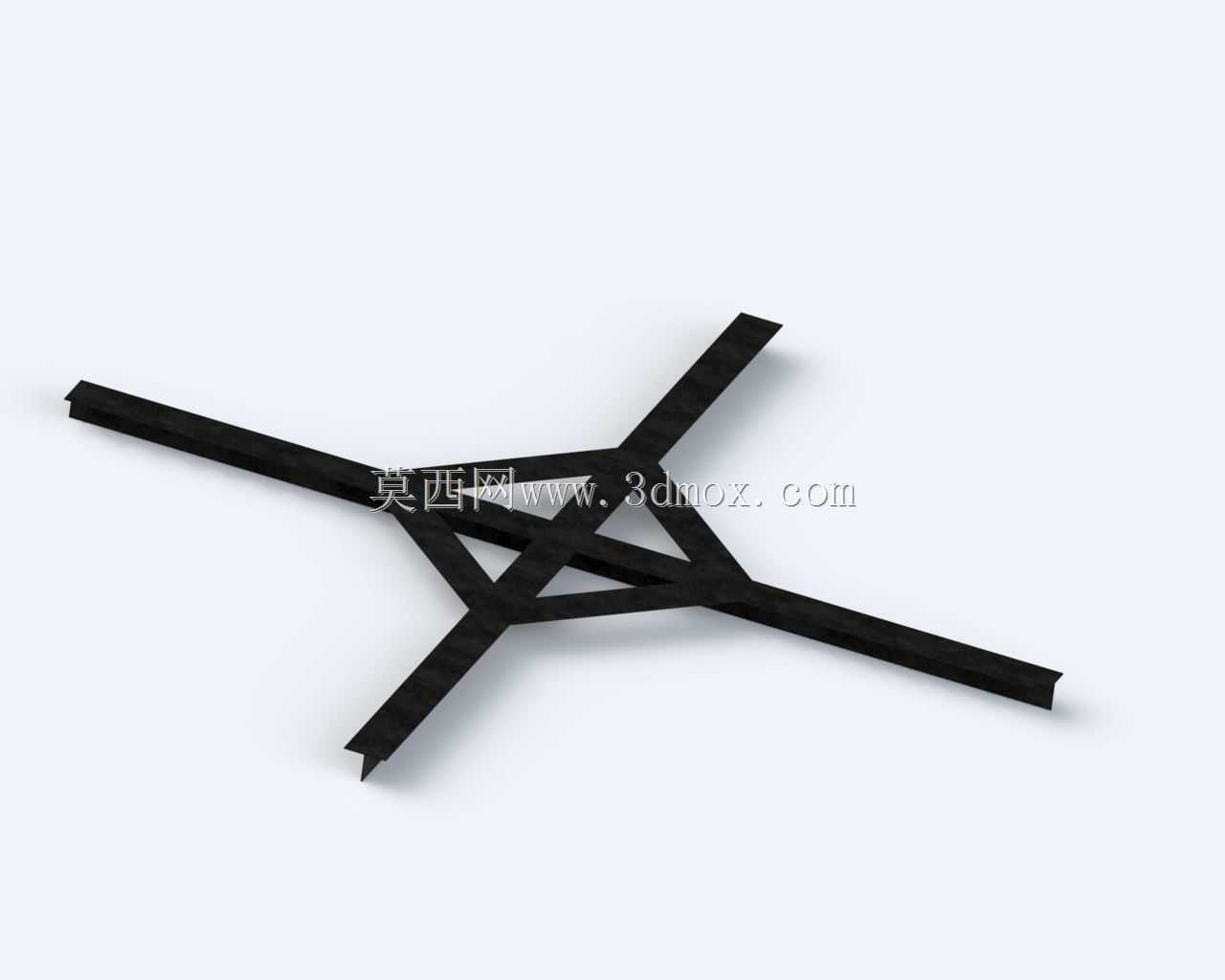

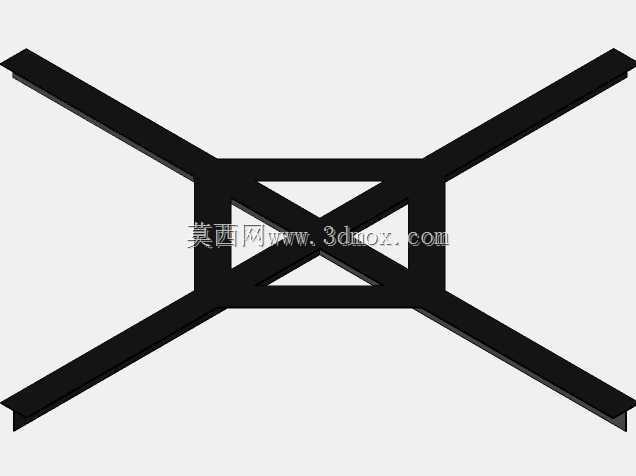

　　结构设计上采用X型对称布局，四个机臂从中心承载区向外等角度延伸，中心区域没有采用常见的上下夹板拼接结构，而是通过一体交叉的加强筋形成三角形稳定腔体，这种设计一方面减少了拼接紧固件的数量，降低装配累积误差，另一方面三角形腔体可以将单个机臂传递过来的振动快速分散到整个中心结构，避免局部应力集中导致的金属疲劳。机臂部分选用等截面铝型材加工，型材的截面槽道可以直接用于固定电调、走线，不需要额外设计走线卡扣，装配时只需要将机臂插入中心座的定位槽，通过侧面顶丝即可完成固定，维护时单独更换受损机臂不需要拆解整个中心结构，适配户外作业的快速维修需求。

　　从安装边界来看，四个机臂的末端预留了标准的电机安装孔位，孔位间距适配主流的无刷电机安装尺寸，机臂长度经过核算，能够保证相邻旋翼的桨盘平面没有重叠区域，同时预留了足够的桨尖安全间隙，避免飞行过程中桨叶擦碰。中心承载区的上下平面预留了飞控、电池、货舱挂架的通用安装孔位，孔位采用矩阵式排布，可以适配不同尺寸的飞控模块与电池规格，不需要二次打孔加工。框架整体的重心落在中心腔体的几何中心位置，装配时不需要额外增加配重块调整重心，能够减少不必要的起飞重量。

　　材质选择上采用铝合金作为基材，相比碳纤维材质，铝合金的抗冲击韧性更好，在低空配送场景下遇到树枝、建筑边角轻微剐蹭时，不会出现碳纤维材质常见的层裂问题，轻微形变后也可以通过手工校正恢复精度，加工成本也更适合批量落地应用。框架表面做了黑色阳极氧化处理，一方面提升铝材表面的耐腐蚀性能，应对雨天、高湿环境下的锈蚀问题，另一方面哑光黑的表面处理可以减少阳光反射对飞控视觉定位模块的干扰。中心区域的交叉加强筋在保证结构强度的同时，在筋条之间预留了镂空区域，既可以减轻整体结构重量，也能够给中心区域的电调、飞控模块留出足够的散热空间，避免长时间飞行时热量积聚导致电子元件工作异常。

　　实际装配验证过程中，这套框架的对称度公差控制在0.2mm以内，能够保证四个机臂上的电机轴垂直度一致，减少飞行过程中的动力损耗，机臂与中心座的配合间隙控制在0.05mm以内，飞行过程中不会出现机臂松动导致的振动偏移。框架的挂载冗余设计可以覆盖常规食品配送的载荷范围，从单份餐食到多份拼单配送的重量区间都能稳定承载，结构的固有频率经过调校，避开了常用旋翼转速下的共振区间，飞行过程中不会因为共振导致框架结构疲劳损坏，也能减少振动传递到飞控模块影响飞行姿态解算精度。
