间歇传动用日内瓦机构槽轮构件

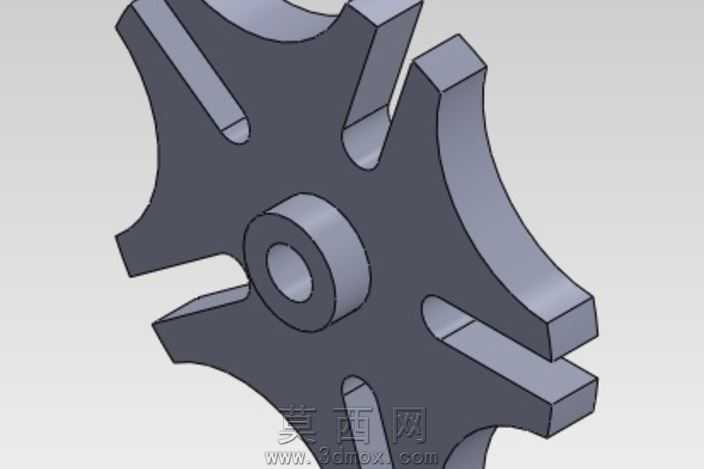

本模型为日内瓦机构核心槽轮构件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计手册中槽轮机构的几何参数规范，先通过草图绘制确定槽轮的分度圆直径、槽数、槽口宽度、锁止弧半径等核心尺寸，再通过拉伸凸台命令生成主体基体，对中心轴孔、径向槽、锁止弧面等关键特征进行精细化处理，保证各特征间的几何约束完全符合实际传动要求。模型渲染阶段采用哑光金属材质模拟实际钢制构件的表面质感，通过调整环境光、漫反射参数还原金属构件的真实光影效果，同时对槽口棱边、轴孔内壁等细节位置做了倒角处理，既符合实际加工的工艺要求，也避免了三维模型中尖锐棱边带来的渲染失真。从结构设计来看，该槽轮为六槽外啮合结构，中心设置贯通式安装轴孔，用于与输出轴配合传递扭矩，六个径向槽均匀分布在轮体圆周方向，与主动拨盘的圆柱销配合实现间歇转位，轮体外缘的锁止弧与拨盘的锁止盘配合，在槽轮停歇阶段实现精准定位，防止槽轮发生非预期转动。设计过程中重点校核了槽轮的运动角、停歇角、动程等运动参数，保证槽轮在每次转位过程中运动平稳，无刚性冲击，同时对轮体的受力薄弱位置进行了结构优化，在保证整体强度的前提下尽可能减轻构件重量，适配计时仪器、轻工自动化设备等需要间歇回转运动的应用场景。模型所有特征均保留完整建模历史，可根据实际使用需求调整槽数、中心距、槽口尺寸等参数，方便后续进行工程图导出、运动仿真分析、装配干涉检查等后续设计工作，整体建模精度达到工业级应用标准，可直接用于机械原理教学演示、非标自动化设备方案验证等场景。
