工业卧式收集罐体结构三维设计

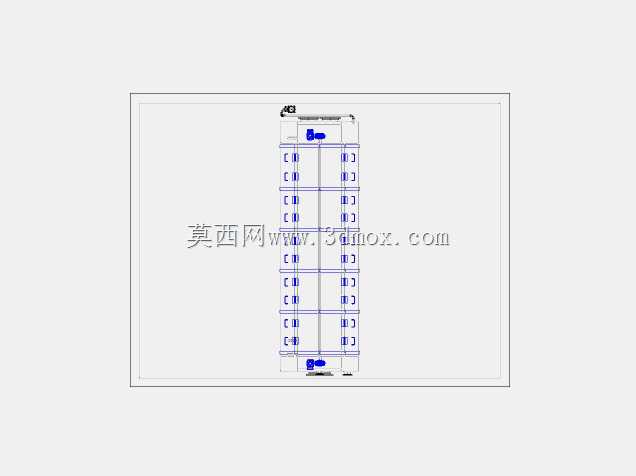

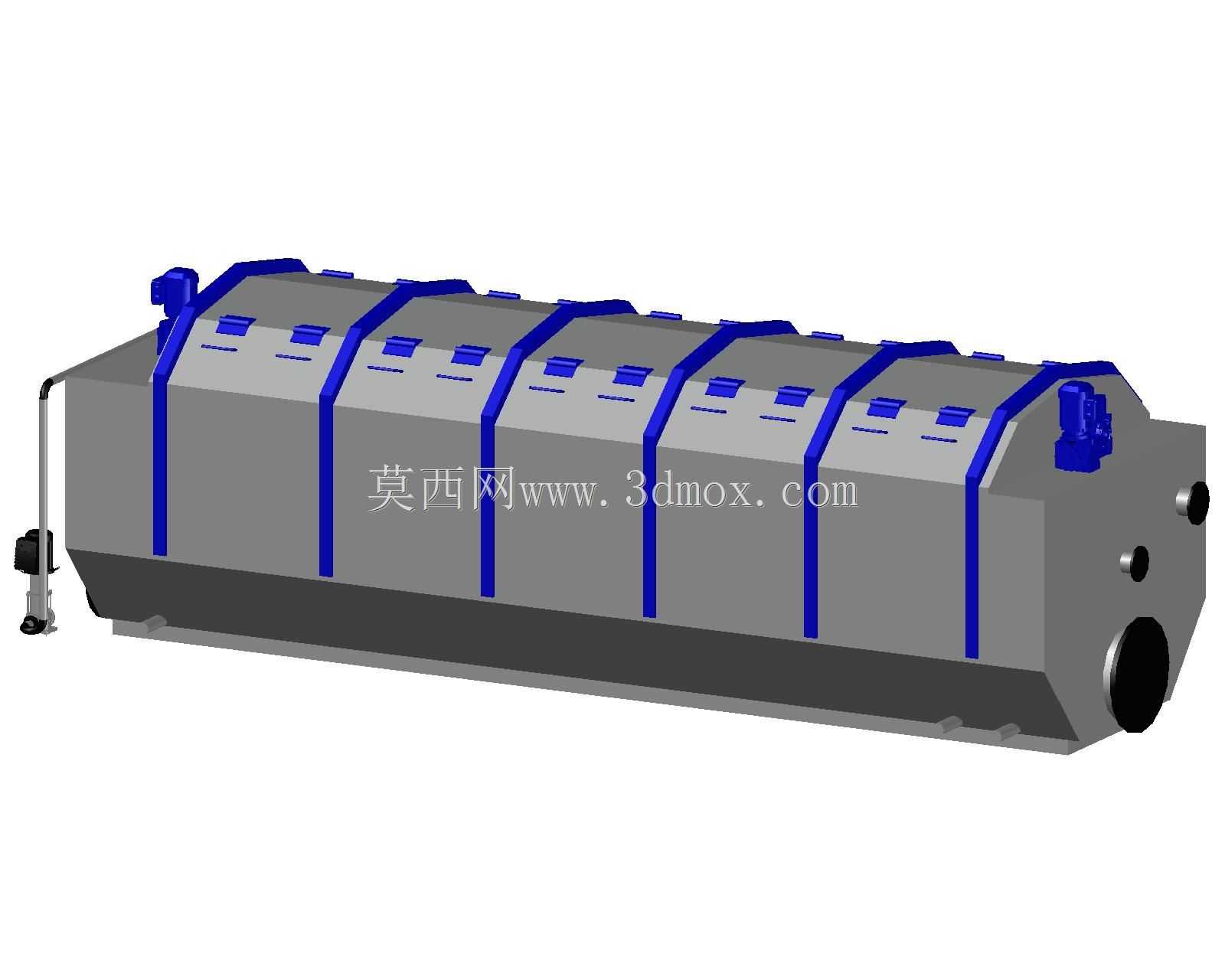

　　这款卧式收集罐体主要面向工业流体处理、物料暂存类生产场景设计，常见于水处理、化工物料中转、生产废液收集等工段，承担生产过程中介质的暂存、缓冲、匀质作用，可对接前端工艺出料管路，为后续处理工序提供稳定的物料存储缓冲空间，避免前后工段流量不匹配造成的生产中断。从结构设计来看，整体采用长筒卧式布局，相比立式罐体大幅降低了设备整体重心，对于大容积存储需求的场景，卧式结构不需要过高的厂房竖向空间，同时设备运行时的稳定性更强，侧面布置的多组快开式检修口沿罐体轴向均匀排布，每个检修口对应独立的锁紧结构，日常运维时不需要整体开盖，可根据内部堵塞、积料的具体位置就近开启对应检修口，大幅降低运维作业的工作量。

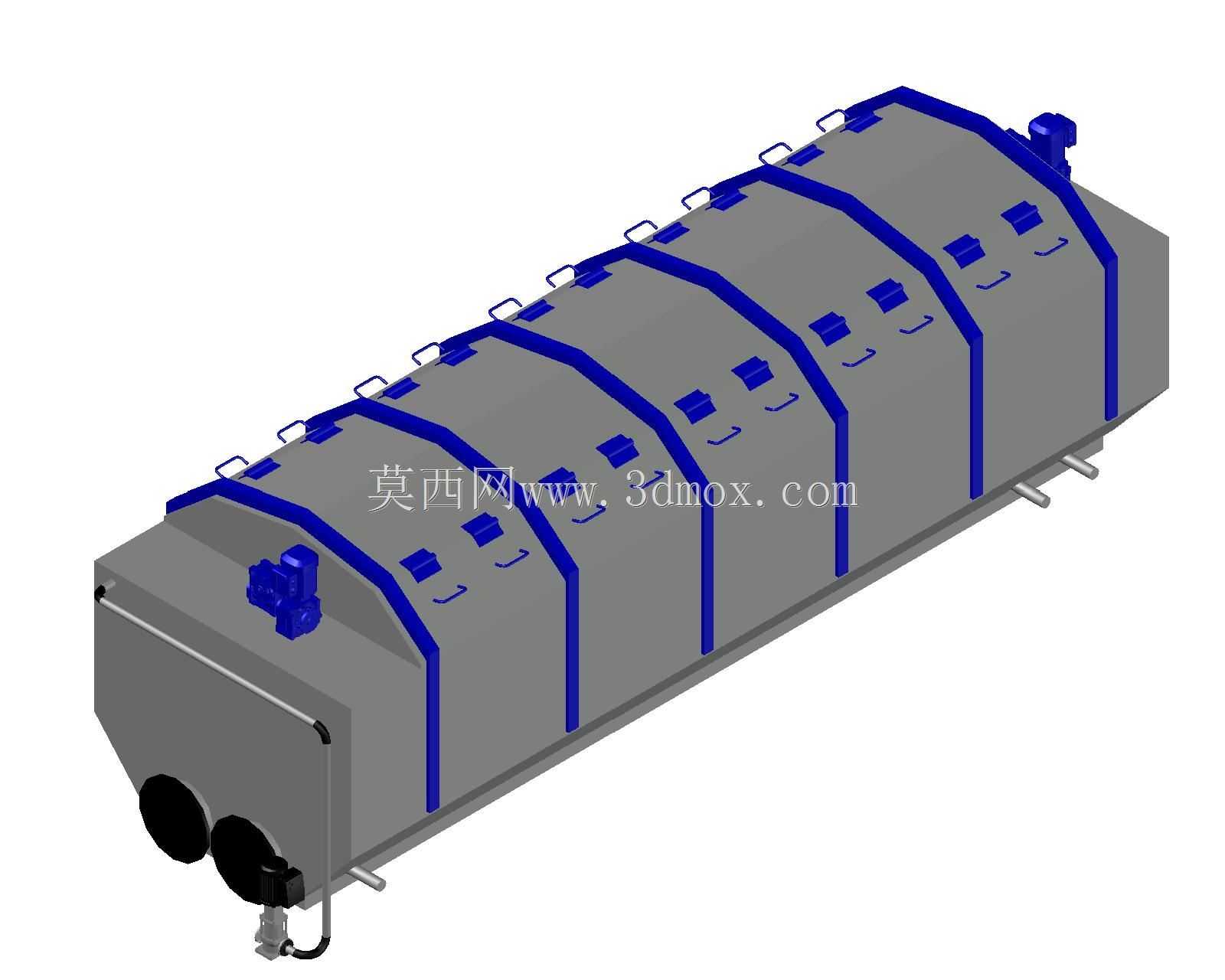

　　罐体两端的封头采用斜切式过渡设计，底部设置的双出料接口可对接不同输送管路，既可以实现单路出料，也能满足双路同时排料的工况需求，接口位置做了加厚法兰凸台设计，可承受管路连接带来的附加载荷，避免长期运行后接口处出现应力开裂。罐体顶部沿轴向布置的多组蓝色加强箍是整个结构的受力核心，因为卧式罐体盛满介质后，筒壁下半部分会承受较大的物料静压力，周向加强箍可有效抵消筒壁的径向形变，将筒壁的应力分散到整个箍圈结构上，避免长期承压出现筒壁鼓胀变形。

　　设计过程中充分考虑了安装边界条件，罐体底部预留的支撑支脚位置做了局部加厚，支脚的安装孔位按照通用工业设备安装间距设计，可直接适配常规的型钢安装基座，不需要额外做定制化的基础改造；罐体两端的接口伸出长度、顶部阀组的安装高度都做了统一的尺寸校核，保证现场安装时管路对接不会出现空间干涉，侧面的操作位预留了足够的扳手操作空间，日常开关阀门、检修锁紧件时不需要额外拆除周边附属结构。内部腔体做了平滑过渡设计，没有直角积料死角，排放介质时可以最大限度减少罐内残留，对于有清洁要求的工况，可配合顶部的冲洗接口实现内部无死角冲洗，避免不同批次物料交叉污染。顶部布置的两组阀组接口分别对应排气、进料功能，位置避开了检修口的开启轨迹，开盖检修时不会和阀组、连接管路产生碰撞。
