直径五厘米直流散热风扇结构设计

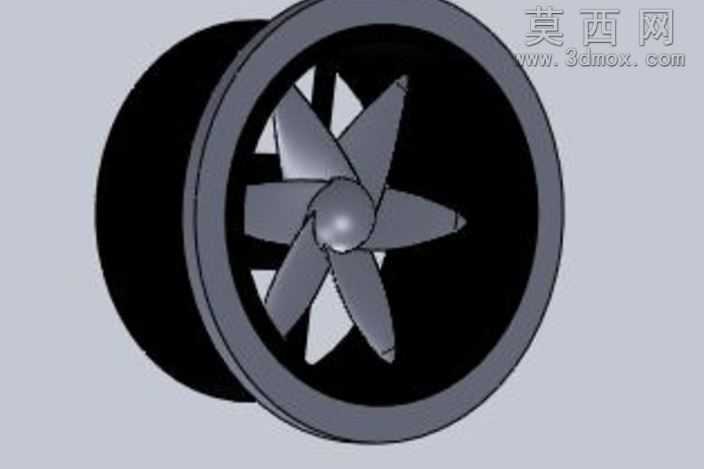

本作品为直径5厘米规格的直流风扇三维结构设计，整体采用同轴式布局完成全参数化建模，建模过程中严格遵循小型轴流风扇的气动设计规范与装配公差要求。模型整体由外框支撑结构、轮毂连接结构、七片后掠式扇叶、内置安装定位结构四部分组成，外框采用等壁厚圆筒式设计，壁厚均匀控制在1.2毫米，既保证整体结构强度，又预留了足够的通风通流面积，外框内侧与扇叶叶尖的间隙控制在0.3毫米，兼顾转动安全性与气动效率，避免叶尖漏风损失。扇叶采用三维扭曲翼型设计，从叶根到叶梢的安装角呈线性递减变化，叶根处安装角为32度，叶梢处安装角为18度，翼型选用低雷诺数下气动性能优异的薄型圆弧翼型，能够在低转速工况下提供足够的静压与风量，同时有效降低运转气流噪音。轮毂采用圆弧过渡的球面造型，与扇叶根部做一体化平滑衔接，避免应力集中问题，轮毂中心预留标准的电机轴安装孔与定位卡槽，可直接适配常规微型直流电机的输出轴，无需额外修改结构。外框后侧设置有一体式的支架安装结构，支架采用辐射式筋条设计，筋条厚度1毫米，既能够固定内置电机的安装位，又尽可能降低对出风气流的阻挡作用，筋条与外框、电机安装座的连接处均做圆角过渡处理，减少注塑生产时的缩痕风险，同时提升结构抗冲击性能。建模过程中对所有配合面做了公差匹配设计，转动部件与固定部件之间预留合理的运转间隙，所有棱角处均做0.2毫米的倒角处理，既符合实际生产的工艺要求，也避免安装使用过程中出现锐边划伤的问题。材质设定上，外框、扇叶、支架均采用常规的阻燃ABS工程塑料，表面做细咬花处理，呈现哑光黑的质感，轮毂中心的电机轴位预留金属嵌件安装位，可根据实际使用需求嵌入铜质轴套提升耐磨性能。整体模型结构完整，参数可编辑，可直接用于小型电子设备的散热方案选型、结构干涉校验，也可作为同类小型轴流风扇设计的参考模板，适配各类需要小尺寸 forced air cooling 的电子、电器产品散热场景。
