交叉缠绕式异形弹簧3D草绘建模设计

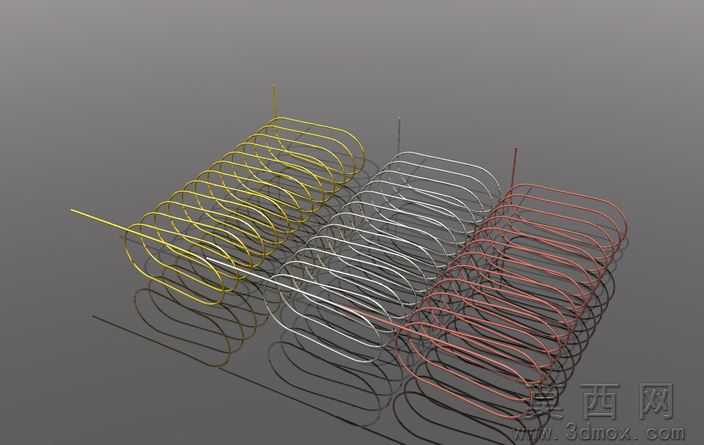

本作品为交叉缠绕式异形弹簧的三维建模成果，核心采用3D草绘结合扫描特征的建模逻辑完成整体结构搭建。建模初期首先梳理异形弹簧的成型逻辑，区别于常规圆柱螺旋弹簧的单一螺旋线路径，该弹簧采用双路径交叉缠绕的结构形式，无法直接通过常规螺旋线命令生成连续路径，因此采用曲面相交生成3D草绘的核心思路开展建模。第一步先构建两个正交的曲面特征，分别对应弹簧交叉缠绕的两个走向基准，通过调整两个曲面的曲率、轴向偏移参数，精准匹配弹簧交叉段的螺距、缠绕角度以及交叉点的位置关系，确保后续生成的路径完全符合异形弹簧的结构参数要求。完成基准曲面搭建后，提取两个曲面的相交曲线作为3D草绘的核心路径，对相交曲线进行端点约束、曲率平滑处理，消除曲面相交可能产生的微小拐点，保证扫描路径的连续性，避免后续扫描特征出现扭曲、壁厚不均的问题。随后以圆形截面作为扫描轮廓，沿生成的3D草绘路径执行扫描操作，过程中实时调整截面的方向控制选项，确保弹簧丝截面始终垂直于路径走向，避免扫描过程中出现截面偏转、变形的问题。完成主体扫描特征后，对弹簧的两端收尾段进行细节处理，通过延伸路径、调整截面直径的方式完成端部的磨平、收口结构，还原实际弹簧产品的端部装配特征。整个建模过程充分利用3D草绘的灵活性，突破常规螺旋线建模的路径限制，通过曲面相交的方式快速获取复杂空间曲线，大幅降低异形缠绕类零件的建模难度，建模完成后对整体结构进行曲率检查、干涉检查，确保弹簧各交叉段之间保留合理的间隙，无结构干涉问题，整体造型流畅自然，完全匹配交叉缠绕式异形弹簧的结构设计要求，可直接用于后续的结构验证、装配模拟以及工程图纸输出。
