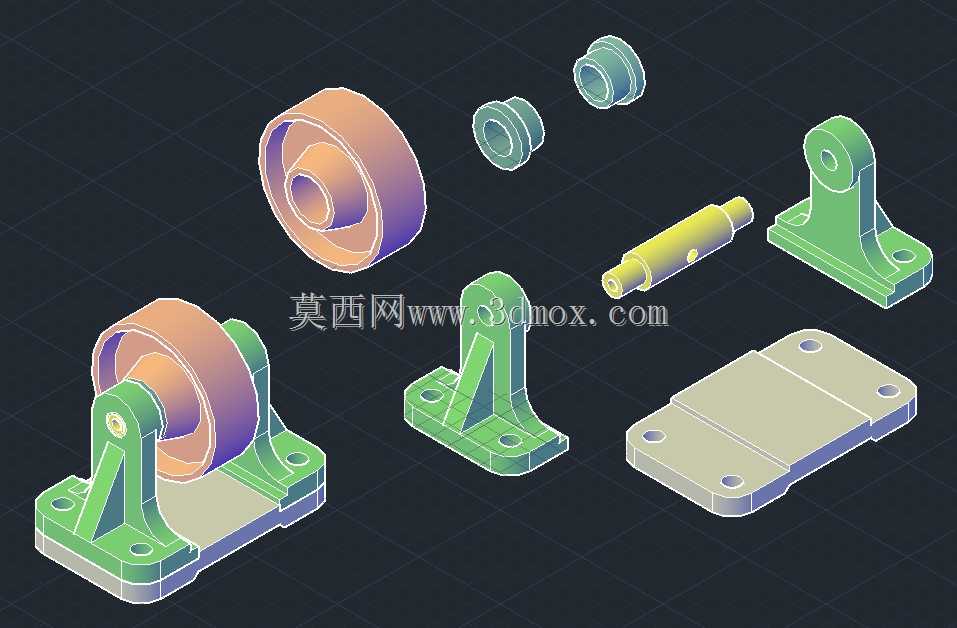

手推车行走轮组装配结构三维数模

　　这套手推车行走轮组的三维数模，完整还原了小型仓储、厂区转运类手推车的单轮承载结构，覆盖了从轮体、支撑支架、轮轴到底部安装基板的全部装配零件，可直接用于手推车产品的结构验证、改型设计参考，也可作为非标转运工装行走单元的设计参照。日常厂区内的物料周转、仓储货位间的散货转运、车间工序间的工件转运场景中，这类单轮承载结构是手推车的核心受力部件，设计合理性直接决定手推车的推行顺畅度、承载寿命与运行噪音水平。

　　从结构设计逻辑来看，轮体采用中空轮毂结构，在保证轮体径向承载强度的前提下，尽可能降低轮体自身重量，减少推行过程中的无效负载；两侧的支撑支架采用带加强筋的立式支座结构，支座底部设置带安装孔的法兰边，可通过螺栓与底部安装基板牢固连接，加强筋的走向完全匹配轮组受载时的应力传递路径，避免支架在重载工况下出现根部弯折、开裂的问题。轮轴采用阶梯轴结构，轴径变化处设置过渡圆角减少应力集中，轴端通过轴向定位结构与两侧支架连接，既保证轮体转动时的同轴度，又能避免轮轴在推行过程中出现轴向窜动，防止轮体偏磨。底部安装基板设置多组均匀分布的安装孔，可适配不同规格的手推车车架底部安装尺寸，安装边界预留了足够的螺栓操作空间，现场装配时无需额外扩孔或调整车架结构，即可完成轮组的固定安装。

　　在实际功能特性上，这套轮组结构兼顾了承载能力与转动灵活性，轮体与支架间预留了合理的转动间隙，避免轮体转动时与支架发生摩擦卡滞；支架的安装高度经过匹配设计，保证手推车安装后轮面与地面完全接触，不会出现轮体悬空、局部受力过大的问题。建模过程中所有配合面均按照实际机械加工公差要求预留了合理间隙，装配关系完全符合实际装配工艺，不存在干涉问题，结构设计人员可直接在此数模基础上调整轮径、支架高度、安装孔位尺寸，快速适配不同承载等级、不同安装尺寸的手推车或移动工装的设计需求，大幅缩短行走部件的设计周期，避免从零开始建模出现的结构疏漏。
