减压阀配套异形定位支撑工件结构

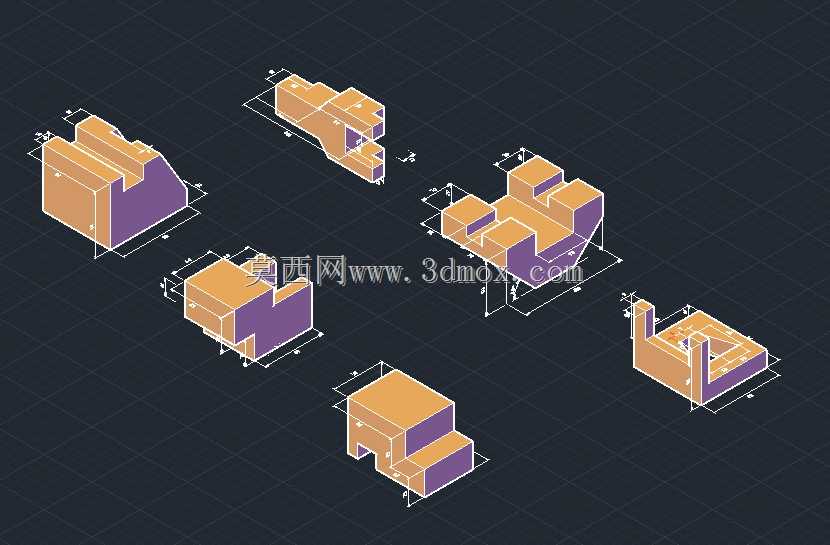

　　该组工件围绕减压阀装配与检测工位的定位需求展开，结构形态随阀体周边管路、阀盖、调节机构的避让空间逐件变化，并非单一标准块体。现场使用时，这类支撑件布置在减压阀试验台、装配线随行夹具或者半成品周转工位中，承担承托阀体、限定侧向位置、保持装配基准一致的作用。工件主体采用阶梯块与斜切端面组合，顶面保留多条平行限位筋，能够卡住阀体铸造外缘或加工后的台阶面；侧面紫色区域对应不同高度的靠接面，使工件在压紧前即可通过外形粗定位，减少人工反复找正。

　　从设计思路看，各件之间并非孤立造型，而是按照减压阀在不同工序中的姿态拆分：有的块体用于承托进口侧法兰附近的厚重区域，有的针对出口侧弯曲流道下方悬空位置补足支撑，还有的在调节弹簧腔侧设置低位挡边，避免竖直方向压紧时阀体翘起。块体边缘的斜角主要服务于两件事，一是为铸件拔模斜度和毛坯误差留出导入间隙，二是让操作者在放置阀体时具有自然导向，不需要高精度对准即可滑入限位区域。底部轮廓保持平直，可直接落在夹具底板、标准槽台或检验平台上，侧面预留的台阶也便于压块从上方跨过工件而不干涉支撑面。

　　外形尺寸方面，模型以紧凑块状为基础，长宽高均围绕中小通径减压阀的局部支撑边界设定，未采用大而全的整体托架。这样处理的好处是在多品种阀体混线生产时，可以按阀门口径、端部方向和检测姿态更换单个支撑块，而不必重做整套夹具。安装边界上，各支撑件的底面需要与工作台保持连续接触，外侧轮廓应避开管路接头、密封面和拧紧工具的回转空间；限位筋高度不宜越过阀体加工基准面，防止支撑点落在非基准区域造成测量偏差。

　　结构细节上，块体转角处保留了清晰的实体加厚区域，承受夹紧力时不易出现局部压陷；不同高度的凸台对应阀体不同强弱的刚性部位，使支撑力尽量落在壁厚充足、靠近流道主体的位置。对于需要频繁切换产品的工位，这类异形支撑件还可以与定位销、快换压板配合，形成半模块化工装。三维建模时应重点核对支撑面与阀体外形的贴合关系、斜向导入口的间隙、相邻块体之间的最小操作距离，以及夹具压紧后阀体轴线是否与试验管路保持同轴。通过这些块状支撑的组合，减压阀在装配、气密检测和压力调试过程中能够获得稳定姿态，降低因支撑不当引起的密封面偏载、读数波动和装夹辅助时间。
