十字轴式万向连接接头结构设计

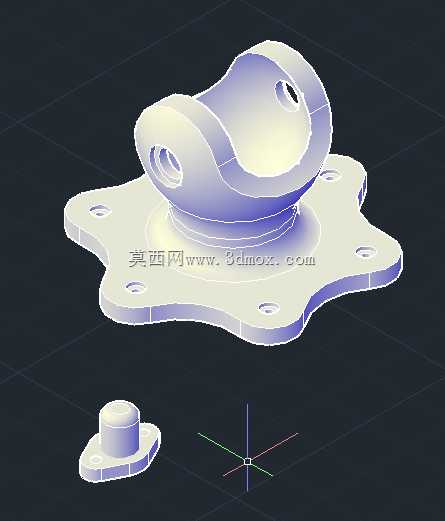

　　在各类存在轴线偏角的动力传递场景中，这类十字铰接接头是解决轴系不对中传动问题的核心部件，常见于农业机械的动力输出端、工业输送线的转角传动单元、小型工程机械的操纵连杆机构，以及部分轻工设备的间歇传动结构中，能够补偿两根连接轴之间因安装误差、机架形变、运行振动带来的径向与角度偏移，避免轴系因硬连接产生额外的弯曲应力，延长轴承与轴件的疲劳寿命。从结构设计逻辑来看，该接头采用分体式铰接结构，上部的双耳铰接座通过十字销与配套的单耳连接端配合，可实现两个正交方向的角度摆动，摆动角度范围可根据实际安装需求调整销孔配合间隙，常规工况下允许单方向最大偏角不超过25度，满足多数非同轴传动的布局需求。

　　底部的星形安装法兰设置了六个均匀分布的螺栓过孔，法兰端面设计有定位凸台，安装时可先通过凸台与基座的定位止口配合完成预定位，再穿入螺栓完成紧固，这种设计能有效降低安装时的同轴度找正难度，同时保证连接后的抗剪切能力，避免运行过程中接头出现径向窜动。铰接部位的销孔采用了同轴度公差严格的配合设计，孔壁预留了润滑脂注油通道的设计空间，实际量产时可在销座外侧加装注油嘴，定期补充润滑脂降低铰接面的磨损，适合长期在往复摆动、频繁启停的传动工况下使用。

　　从安装边界来看，法兰的最大外轮廓直径适配常用的100-120mm安装基座尺寸，铰接座的中心高度控制在60mm以内，整体结构紧凑，不会占用过多的设备安装空间，在布局时仅需预留出接头摆动所需的径向活动余量，即可避免运行过程中与周边结构件发生运动干涉。不同于整体式刚性联轴器，这类十字铰接接头没有复杂的弹性元件，结构刚性更强，能够传递中等扭矩的动力，同时对安装精度的要求更低，在一些维护条件有限、安装基准精度不高的现场设备改造场景中，这类接头的适配性更强，不需要复杂的对中操作即可完成装配，大幅缩短设备的安装调试周期。

　　在建模过程中，铰接部位的配合间隙取值参考了通用机械传动的设计规范，销与孔的配合选用H8/f7间隙配合，既保证摆动过程无卡滞，又不会因间隙过大产生传动冲击，法兰上的安装孔孔径适配M8-M10的常用连接螺栓，孔位的分布角度经过校验，能够保证螺栓紧固时的受力均匀，避免局部应力集中导致法兰变形。
