高电压互感器操控面板三维结构设计

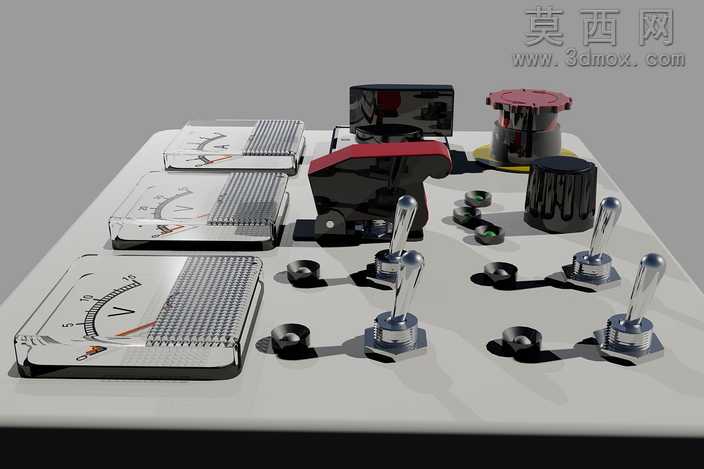

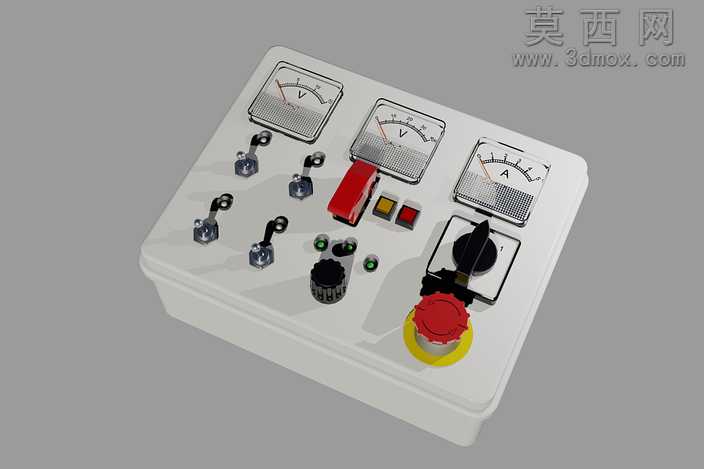

本作品为面向高电压互感器控制场景设计的操控面板三维模型，整体采用工业级写实风格完成建模与渲染，完整还原了电气控制终端的功能布局与外观质感。建模阶段以实际电气操控台的功能逻辑为核心依据，首先搭建面板的基准承载平台，采用圆角矩形的一体化台座结构，边缘做小弧度倒角处理，既符合工业设备的安全设计规范，也让整体造型更具稳重感。台面上的功能模块按照操作频次与视觉优先级排布：左侧区域依次布置三块指针式电压表，表盘刻度、指针、调节旋钮等细节均做精细化建模，表盘表面覆盖透明防护盖板，还原真实仪表的防护结构；中部区域集中布置操控元件，包含带红色防护盖的主电源开关、多组钮子拨杆开关、小型按压式按钮，不同功能的开关采用差异化的造型与配色区分，红色护罩对应高优先级的断电操作，金属拨杆采用六角底座加圆柱形拨柄的结构，还原工业开关的标准形态；右侧区域布置多组不同规格的调节旋钮，包含带防滑齿纹的黑色绝缘旋钮、顶部带红色标识的功能旋钮，旋钮表面的防滑纹理、顶部标识槽都做了细节刻画，还原真实元件的触感特征。材质渲染阶段针对不同元件的物理属性做了精准的材质区分：台座面板采用浅灰色哑光工程塑料材质，表面添加细微的颗粒质感，模拟工业设备常用的覆塑面板效果；金属拨杆、开关底座采用镀铬金属材质，调整反射参数还原金属的冷冽光泽，边缘做轻微的磨损做旧处理，提升模型的真实感；电压表的透明盖板采用高透亚克力材质，添加轻微的反射与折射效果，表盘刻度采用印刷质感的哑光油墨材质；红色护罩采用亮面红色工程塑料，黑色旋钮采用哑光防滑橡胶材质，不同材质的质感差异清晰，让整体画面层次分明。灯光布置采用柔和的顶光加侧补光方案，既清晰呈现所有元件的结构细节，也通过柔和的阴影强化台面的立体感，避免生硬阴影遮挡功能结构。整体设计严格遵循电气控制设备的人机交互逻辑，元件排布符合操作人员的使用习惯，所有结构尺寸参考工业电气元件的通用标准设定，可用于电气实训场景演示、控制设备方案可视化展示等用途，完整呈现了高电压控制终端的功能布局与外观特征。
