5000A船用主配电板结构三维设计

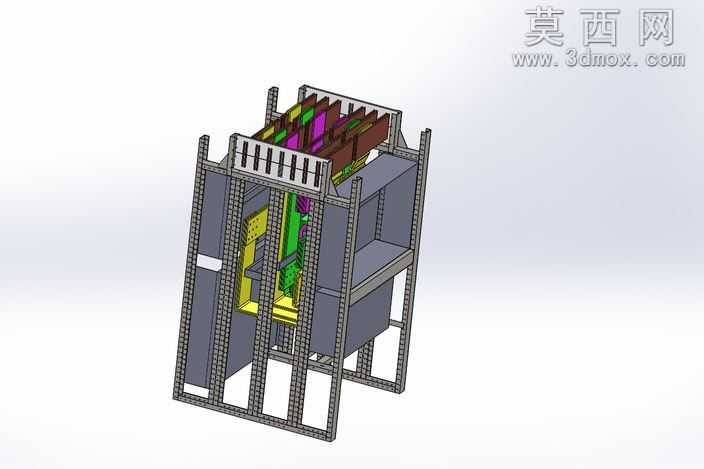

本模型为船用主配电板的三维结构设计，采用SolidWorks完成全参数化建模，整体按照船舶电气设备的安装规范进行布局设计，适配5000A额定电流的配电需求，内部导电母排采用200x10mm规格的铜质材料，满足大电流载流的性能要求。建模过程中首先搭建整体框架结构，采用型钢拼接成立式柜体的支撑骨架，框架预留标准安装孔位，兼顾柜体结构强度与船用安装的抗震要求，外层覆盖防护面板，面板上预留操作、指示元件的安装位，同时做了防误触的结构设计。内部结构按照配电功能分区进行模块化排布，上部为进线与母排安装区，分层布置不同相序的铜质母排，母排之间设置绝缘隔离结构，不同颜色的分区对应不同的相位与功能回路，方便后期装配与检修识别；中部为开关元件与功能模块安装区，预留了断路器、保护装置的安装导轨与接线空间，结构设计充分考虑电气间隙与爬电距离的安全要求；下部为出线与线缆整理区，设置线缆固定架与走线槽，方便外接电缆的排布与固定。渲染阶段针对不同部件赋予对应材质，框架结构赋予金属钢材材质，表面做防锈喷涂的质感处理，铜质母排赋予紫铜材质并还原金属光泽，绝缘部件赋予工程塑料的哑光质感，不同功能模块通过色彩区分，既提升模型的辨识度，也直观呈现各部件的功能属性。整体设计充分考虑船用设备的使用环境，结构紧凑且布局合理，在有限的柜体空间内实现大电流配电的功能集成，同时兼顾安装、维护的操作便利性，所有结构细节均按照实际生产的工艺要求进行建模，可直接用于生产参考、装配演示以及船舶电气布局的方案验证。
