户外垂直安装高压隔离开关接地开关结构

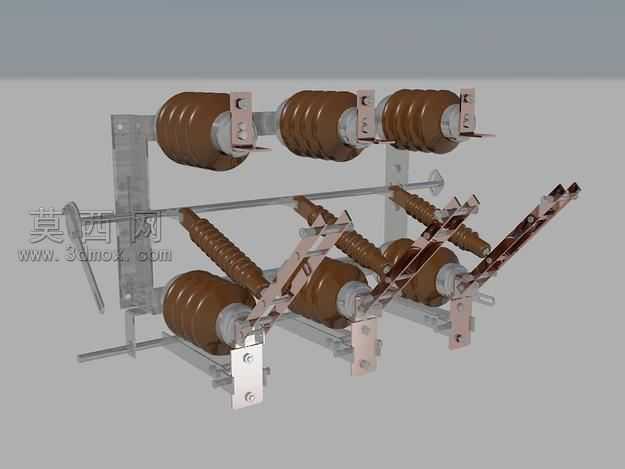

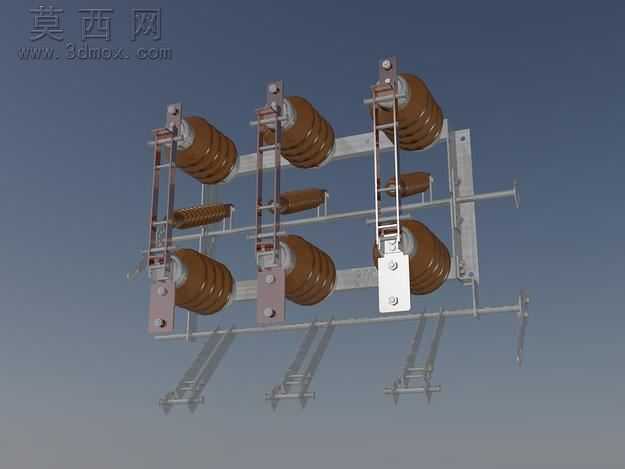

本模型采用三维参数化建模方式完成，完整还原户外垂直安装高压隔离开关与接地开关的实体结构，建模过程中严格遵循电力设备实际尺寸比例，对每一处装配结构都做了精细化还原。模型首先搭建整体支撑框架，采用金属型材作为主安装基座，保证三相结构的安装平行度与位置精度，每相结构上下对应布置绝缘瓷瓶，瓷瓶表面的伞裙结构做了等比例建模，还原户外绝缘件的防污闪外形特征，瓷瓶与金属安装座的连接紧固件、密封结构都逐一还原，保证结构的装配合理性。导电闸刀部分采用分相独立设计，每相隔离开关的动触头、静触头配合结构做了细节刻画，接地开关的联动转轴、操作连杆机构完整呈现，传动路径清晰，可直观展示开关分合闸的动作逻辑。材质渲染阶段，为金属框架、导电部件赋予哑光镀锌钢材材质，还原户外电力设备的防腐金属质感，绝缘瓷瓶赋予棕褐色陶瓷材质，表现出高温陶瓷的温润釉面质感，操作机构的金属连杆、紧固件分别赋予对应的金属材质，接地端的标识部件做了醒目的白色材质区分，整体渲染效果贴近真实户外设备的视觉特征。设计过程中充分考虑户外垂直安装的布局特点，三相结构沿水平方向等距排布，上下层绝缘件同轴对齐，操作机构布置在框架侧方，既保证相间安全绝缘距离，也预留了现场安装调试的操作空间，接地开关与隔离开关的联锁结构在模型中做了结构体现，符合电力设备五防设计的基本要求，整体模型装配关系完整，无结构干涉，可用于电力设备结构教学、安装方案演示、产品选型参考等场景，清晰展现该类高压开关设备的结构组成与装配逻辑。
