850毫米工业离心通风机结构设计

　　这款850毫米规格的离心通风设备，常被应用在车间排风、工艺除尘、物料气力输送系统的风源提供环节，也可配套在大型工业设备的散热通风回路中，作为核心风动部件承担风压输出、气流导向的作用。不同于小型轴流风机的直吹送风逻辑，该设备采用离心式叶轮结构，气流沿轴向进入叶轮腔后，在叶轮高速旋转的离心力作用下获得动能，再经蜗壳结构导流转向，从顶部方形出风口送出，能提供更高的送风静压，适配长距离风管输送、带阻力的过滤系统配套场景。

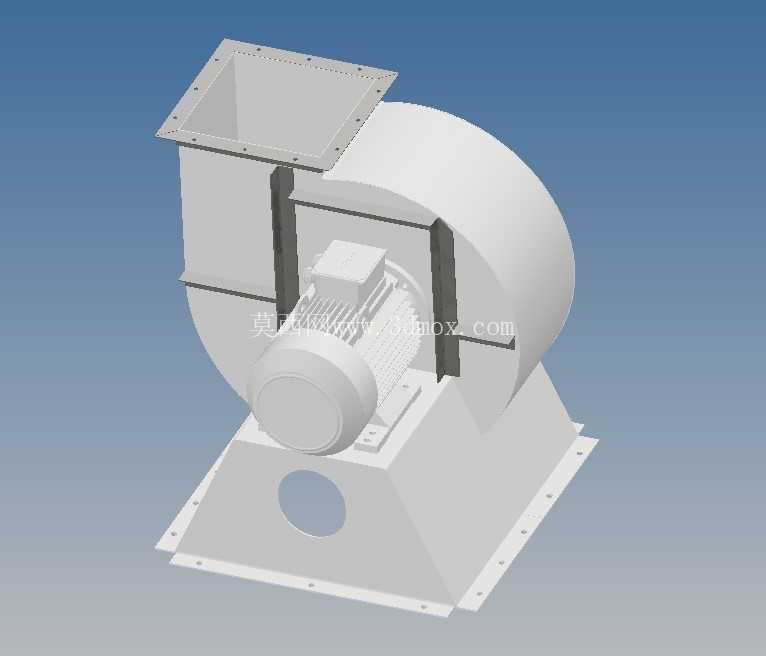

　　从结构设计逻辑来看，整体采用分体式装配思路，底部为一体式焊接安装底座，底座预留了均匀分布的螺栓安装孔，安装时可直接通过膨胀螺栓或连接螺栓固定在混凝土基础或钢架平台上，底座上开设的圆形检修口，可在不拆解主体结构的情况下完成底部积尘清理、叶轮下部间隙检查的维护操作。蜗壳部分采用等宽截面的螺旋线型设计，内壁做顺滑过渡处理，减少气流在壳体内的涡流损耗，出风口采用方形法兰结构，法兰面预制一圈螺栓连接孔，可直接匹配同规格的方形风管或软连接部件，无需额外做转接法兰加工，降低现场安装的适配成本。

　　驱动部分采用直联式结构，电机直接安装在蜗壳侧方的电机安装位上，电机轴与叶轮直接连接，省去了皮带传动的张紧结构、皮带轮部件，既减少了整体设备的占地面积，也降低了后期传动部件的维护频次，电机安装座设置了加强筋结构，可抵消叶轮高速旋转时产生的径向振动，避免长期运行出现安装位开裂、电机偏移的问题。设备整体的安装边界控制合理，850毫米的叶轮直径对应蜗壳外径尺寸适配常规工业厂房的设备安装空间，进风口设置在蜗壳正面，可根据现场管路走向选择对接进风管道或者直接加装防护网做敞口进风，整体结构的建模过程中充分考虑了钣金加工的工艺可行性，所有壳体折弯处均预留了合理的折弯半径，法兰边的孔位间距符合通用通风管路的连接标准，可直接导出工程图用于生产下料，也可作为通风系统集成时的选型参考模型，帮助设计人员提前核验管路对接位置、安装空间预留是否合理，避免现场安装时出现干涉、尺寸不匹配的问题。
