十字布局球铰式万向传动连接结构

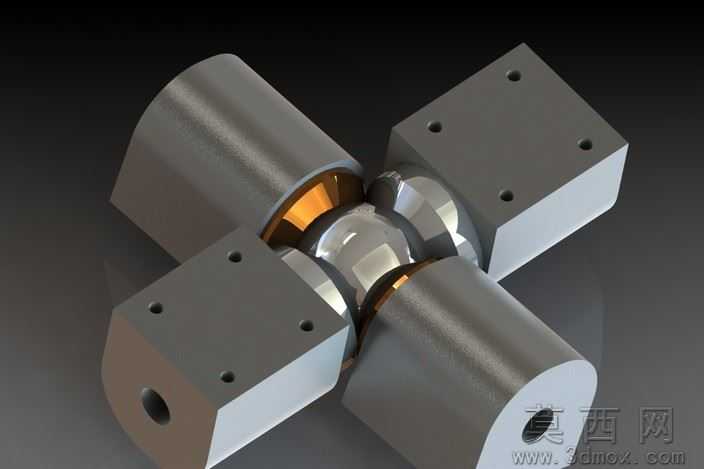

本作品为十字布局的球铰式万向传动连接结构，采用三维建模软件完成全参数化设计，整体结构围绕中心球形铰接核心展开，四个连接座呈90度正交分布，可实现多轴间非同轴动力的稳定传递。建模阶段先通过草图绘制中心球体的轮廓，旋转生成核心铰接球体，再分别绘制四个连接座的截面轮廓，拉伸生成带安装孔的方形连接端与圆柱轴身段，通过布尔运算完成各部件的配合装配，确保球头与各连接座的球窝间隙控制在合理公差范围内，既保证铰接转动的灵活性，又避免传动过程中出现过大旷量。渲染阶段采用金属材质体系，中心球体赋予高抛光不锈钢材质，调整反射参数模拟金属镜面质感，连接座主体赋予哑光结构钢材质，表面添加细微的磨砂纹理还原真实机加工零件的表面状态，球窝与球头的接触区域添加铜合金衬套材质，通过暖色调金属质感区分不同功能部件，场景采用三点布光方案，主光从斜上方投射突出结构的轮廓层次，补光弱化阴影死黑区域，轮廓光勾勒金属边缘的高光，最终渲染图清晰展现各部件的装配关系与材质差异。设计思路上突破了传统十字轴万向节的结构形式，采用单球核心实现多方向的角度补偿，无需额外设置多组滚动轴承即可完成扭矩传递，简化了整体结构的零件数量，四个连接端均预留标准安装孔位，可直接与外部传动轴、执行部件进行连接固定，能够适应存在一定角度偏差的传动场景，在小空间、多轴联动的传动布局中具备更好的适配性，结构紧凑且传动过程中受力分布均匀，可有效降低传统万向节转动过程中的应力集中问题，适用于低速、中等扭矩的动力传输场景。
