半英寸管道固定用鞍形管鞍结构件

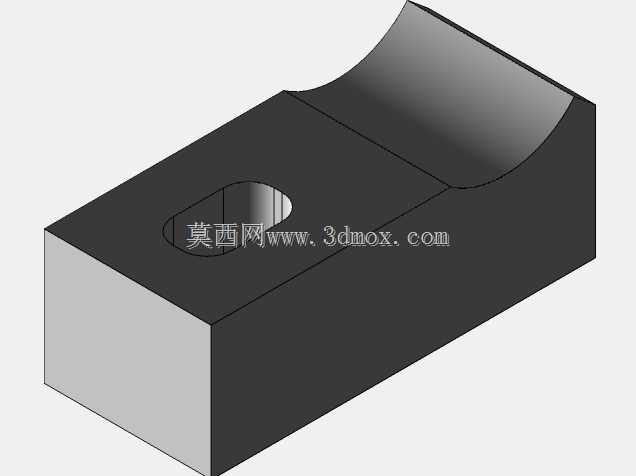

　　这款管鞍结构件主要面向小口径流体管路、气动管线的现场固定需求，适配公称通径1/2英寸的常规圆管，在小型设备气路排布、实验室流体管线架设、3D打印定制工装夹具搭建场景中都有较高的适配性。结构设计上采用分体承托思路，上部做与1/2英寸管外径完全匹配的内凹圆弧面，圆弧面的曲率公差控制在常规3D打印可实现的±0.2mm范围内，保证管道卡入后不会出现径向晃动，避免管线长期受振动出现接头松脱、密封失效的问题。下部为规整的长方体安装基座，基座中心开设贯通的长圆形安装孔，可适配M4-M6规格的膨胀螺丝、自攻螺钉或T型螺栓，长圆孔的设计预留了±3mm的安装位置调整余量，能抵消现场安装面的打孔定位误差，降低现场施工的对位难度。

　　基座与上部圆弧承托段采用一体化过渡结构，没有多余的加强筋凸起，既减少了3D打印时的支撑材料用量，也避免了应力集中导致的受力断裂问题，整体壁厚均匀控制在2.5mm，在保证结构强度的前提下尽可能压缩整体重量，安装后不会对管线本身造成额外的负重。安装边界方面，基座底面为全平面结构，可直接贴合金属型材平面、墙面、设备外壳平面等多种安装基面，不需要额外加工适配的安装沉台，圆弧承托段的最高点距离安装基面的垂直高度为18mm，安装后管道中心距离安装面的距离为22mm，预留了足够的保温层包裹、管线接头拆装的操作空间，不会出现安装后管线贴死基面、无法缠绕保温棉或拆装接头的问题。

　　实际使用中，该结构件既可以单组使用固定单根管线，也可以多组并排排布固定多根平行走向的1/2英寸管线，在非标自动化设备的气路走线、家用DIY水路改造、小型实验装置的管路固定场景中，都能替代传统的金属管卡，降低定制安装的成本，同时塑料材质的结构不会对金属管道产生电化学腐蚀，适合在潮湿、有弱腐蚀介质的环境中使用。设计过程中特意规避了尖锐棱角，所有外边缘都做了R1的圆角过渡，既避免安装时划伤操作人员，也减少了3D打印过程中的层间应力集中问题，提升打印成品的结构强度。
