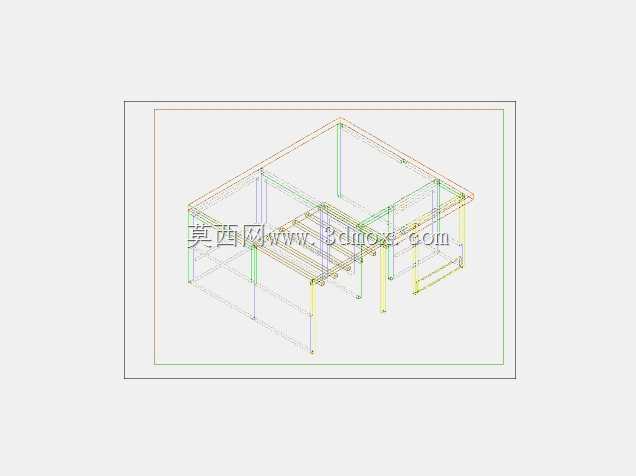

维维安达正面框架式结构三维设计

　　这套框架结构的设计，最初是面向工业车间内阀组配套的操作支撑平台场景做的适配，在流体输送管线的减压阀组安装区域，这类框架承担着管线承载、操作站位、附属件挂载的多重作用，实际落地时会直接和现场的预埋地脚做固定，给上方排布的工艺管线、阀件提供稳定的支撑基准，避免管线运行时的振动传导到阀件密封位置，引发泄漏隐患。从结构本身的功能特性来看，整体采用离散式型材拼接的思路，不同规格的竖向支撑柱按照受力区间做差异化排布，在阀组集中安装的区域，立柱的排布密度做了加密处理，对应位置的横梁也做了截面加强，能够承载阀件加上管线满液状态下的总载荷，同时预留出了足够的操作空间，方便现场运维人员对减压阀做参数调整、密封件更换等常规作业。

　　设计过程中没有采用整体焊接的一体式框架思路，而是全部采用可拆式的连接节点，所有构件的连接位置都预留了标准的紧固件安装孔位，一方面是方便加工阶段的型材下料、转运，不需要在车间完成整体预焊后再整体运输到现场，能够大幅降低物流和现场吊装的难度，另一方面也方便后期现场根据实际的管线走向做局部的构件调整，不需要对整体框架做破坏性改动。在外形尺寸和安装边界的考量上，整体框架的外轮廓尺寸严格匹配常规减压阀组的安装占地要求，底部的支撑脚位置预留了和预埋板配合的长圆孔，能够抵消现场土建施工时的预埋位置误差，框架的上层横梁排布完全对应管线的支吊架安装点位，每一处横梁的位置都和下方的竖向立柱做了力线对齐，避免横梁出现悬臂受力的情况，侧面预留的横向构件安装位，可以直接挂载现场的仪表接线盒、气源处理件等附属配件，不需要额外在现场做焊接支架。

　　框架的分层设计也做了针对性优化，下层预留的空间可以布置排污管线、泄压引流管，不会和上层的工艺管线产生干涉，所有构件的边角位置都做了倒角处理，避免现场安装作业时出现磕碰划伤的情况，管线穿过框架的位置都预留了足够的净空，不会出现管线和框架硬接触的情况，减少振动传递的路径。
