六英寸斜接管道放样模板结构设计

　　在工业管路现场施工与预制加工环节，斜接弯头的放样下料精度直接决定管路拼接的错边量、焊缝间隙与整体通流平顺性，这套六英寸规格的放样模板，正是针对现场钣金下料、管件预制场景设计的工装参照结构。不同于成品压制弯头的固定曲率，斜接管段可根据现场实际走向调整拼接角度，在非标管路改造、大口径低压输送管路布设中应用广泛，尤其适合给排水、通风、低压工艺流体输送等对管路走向适配性要求高的施工场景。从结构设计逻辑来看，这套放样模板完全遵循正投影展开原理，将斜接状态下的圆柱管段相贯线通过几何作图法展开为平面轮廓，模板上标注的圆心基准、等分定位线，可直接贴合在待切割的管材外壁，为现场气割、等离子切割提供精准的划线参照，避免人工计算展开尺寸带来的累积误差。

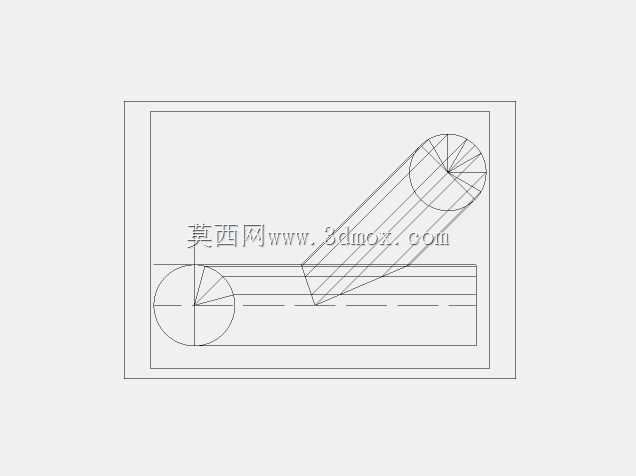

　　设计过程中充分考虑了现场施工的操作便利性，模板的两个圆形基准端分别对应六英寸管材的外径轮廓，等分放射线从端圆圆心均匀引出，覆盖斜接段的全部相贯区域，施工人员只需将模板包覆在管材表面，沿模板边缘划出切割线，即可保证多节斜接管段拼接后角度准确、接口贴合紧密，无需二次修磨坡口。从安装边界来看，模板适配公称直径六英寸的标准圆管，放样对应的斜接角度覆盖现场常用的转向范围，模板本身的平面结构可采用薄铁皮、硬纸板等材料按图裁切后重复使用，相比现场手工计算放样，能大幅降低下料废品率，缩短管路预制周期。

　　在实际管路装配中，采用该模板下料的斜接管段，拼接后管路内壁过渡平滑，可减少流体在转向处的局部阻力，降低介质输送过程中的压损，同时均匀的焊缝间隙也能提升焊接质量，减少管路运行过程中的焊缝渗漏风险。这套放样结构没有复杂的曲面造型，全部采用二维几何作图逻辑构建，所有定位基准、轮廓线都严格对应管材展开后的实际形状，既可以作为现场下料的直接参照，也能为管路施工人员的放样作业提供标准化的几何参照，避免不同施工人员放样习惯差异带来的尺寸偏差，尤其适合批量管路预制场景下的统一加工标准，保证同规格斜接管段的互换性，降低现场配管的调整工作量。
