晶圆制程配套蝶阀结构设计方案

　　在半导体晶圆制造的湿法制程、特气输送管路系统中，这类蝶阀承担着管路通断、压力调节的核心作用，直接影响制程介质输送的稳定性，是保障晶圆加工良率的关键管路元件。不同于普通工业管路用蝶阀，面向晶圆制造场景的阀件在设计阶段需要优先考虑密封面的无残留特性，避免介质滞留造成的晶圆颗粒污染，同时要兼顾低压差下的调节精度，满足制程中不同工艺段的压力稳定需求。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体轮廓适配半导体管路常用的标准法兰间距，安装时不需要额外调整管路预留空间，可直接嵌入现有洁净管路系统，阀板的回转中心做了偏心优化，开启过程中密封面可以快速脱离阀座，减少密封件的摩擦损耗，延长阀件在洁净工况下的使用寿命。

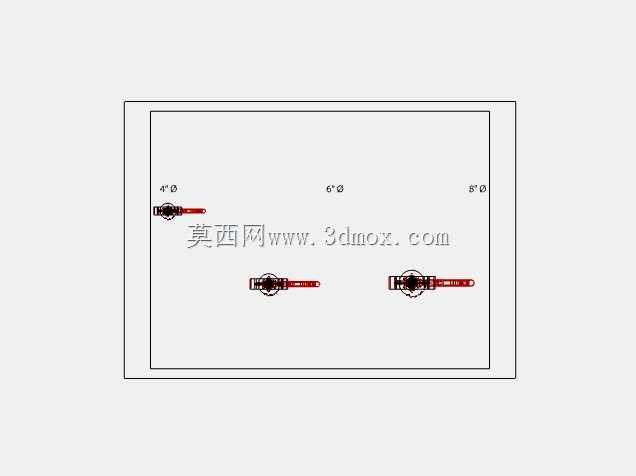

　　实际选型应用中，这类阀件多用于制程化学品输送、洁净压缩空气分配、工艺尾气排放等管路节点，不同通径的规格对应不同的管路流量需求，设计时阀板的过流曲面做了流线型优化，减少介质通过时的紊流产生，避免压力波动对晶圆制程的蚀刻、清洗环节造成干扰。安装边界上，阀件的驱动端预留了标准执行器安装接口，既可以搭配手柄做现场手动调节，也可以加装气动、电动执行机构接入厂务自控系统，实现远程的开度调节与通断控制，阀体的端面密封采用全包覆结构，杜绝了金属部件与制程介质的直接接触，符合半导体制造场景的洁净度要求。

　　在三维建模过程中，需要重点核对阀板全开状态下的通径损失，确保实际过流面积满足管路设计的流量要求，同时要验证阀板回转过程中与阀体内壁、相邻管路法兰的间隙，避免安装后出现运动干涉，密封槽的尺寸公差需要严格控制，保证密封件压缩量处于合理区间，既不会因为压缩量过大造成密封件过早老化，也不会因为压缩量不足出现管路泄漏。这类阀件的结构紧凑，整体占用管路空间小，在晶圆厂密布的工艺管路排布中，可以有效节省安装空间，降低管路排布的复杂度，阀件的流道内壁做了抛光处理，减少介质残留的可能性，满足洁净管路的吹扫、清洁要求。
