十英寸管道配套外把手结构设计

　　这款十英寸规格的外把手，主要适配大口径减压阀的手动操作场景，在市政供水管网、工业流体输送管线、暖通循环水系统的减压阀组上都能见到这类构件的身影。日常运维中，操作人员通过转动外把手来带动减压阀内部的阀杆动作，实现阀后压力的调节、管路通断状态的手动控制，相比小尺寸把手，大规格的设计能在同等操作力下提供更大的扭矩输出，降低运维人员的操作强度，尤其是在高压差、大流量的管路上，调节过程不需要额外加装加力杆就能完成操作，避免了加力操作带来的阀杆受力变形风险。

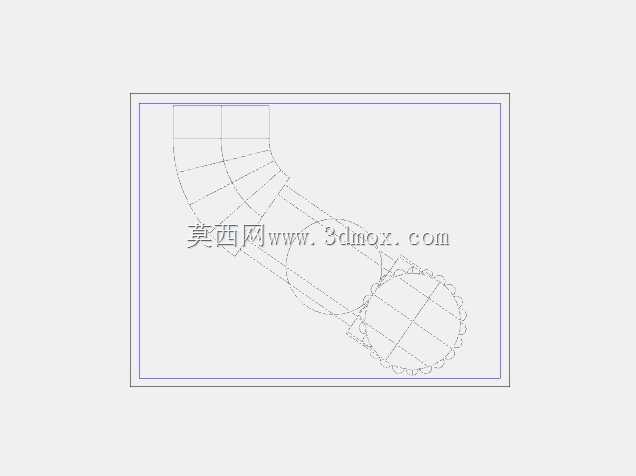

　　从设计逻辑来看，这款把手采用了圆弧过渡的弯臂结构，没有尖锐的棱角凸起，一方面是避免操作过程中剐蹭操作人员的防护装备，另一方面弯臂的受力路径经过优化，从握持端到中心安装孔的应力分布均匀，在频繁启闭调节的工况下，不会出现臂部应力集中导致的断裂问题。中心安装位置采用了带齿形的啮合结构，和阀杆端部的齿槽完全匹配，安装后不会出现打滑空程，保证操作力矩的有效传递，齿形的啮合间隙控制在合理范围，既不会因为间隙过大导致调节滞后，也不会因为间隙过小出现安装卡滞、拆卸维护困难的问题。

　　从安装边界来看，这款把手的回转半径适配十英寸通径阀门的操作空间要求，安装后不会和阀组周边的旁通管路、压力表接头、保温层产生干涉，握持端的轮廓做了贴合手掌弧度的造型处理，冬季佩戴厚防护手套操作时也能稳定握持，不会出现滑脱。结构建模过程中，对把手的壁厚做了等强度设计，靠近中心安装座的位置壁厚稍大，承受扭矩载荷更大的区域做了局部加强，握持端的壁厚在保证结构强度的前提下适当减薄，控制整体构件的重量，长期安装在阀杆上不会给阀杆带来额外的偏载，避免阀杆长期受偏载出现密封件磨损泄漏的问题。

　　这类外把手的建模精度直接影响后续实物加工的匹配度，建模时重点保证了中心安装孔的同轴度、齿形啮合面的轮廓度，以及弯臂部分的对称度，确保加工完成后安装到对应减压阀上，转动过程全程顺畅，没有卡滞、偏磨的问题，能满足管线长期运维的操作需求。
