腕戴式防水MP3播放器外观结构设计

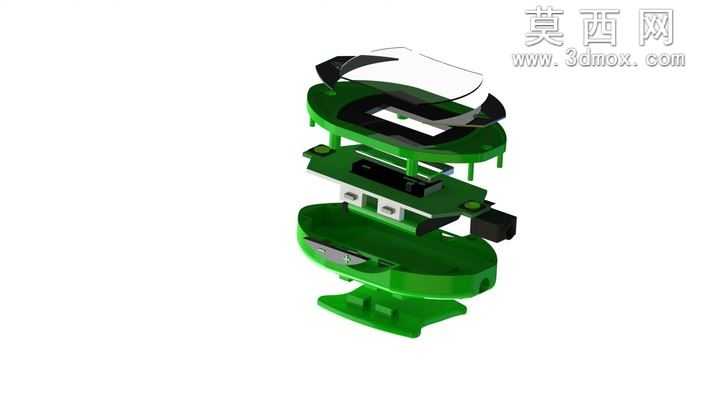

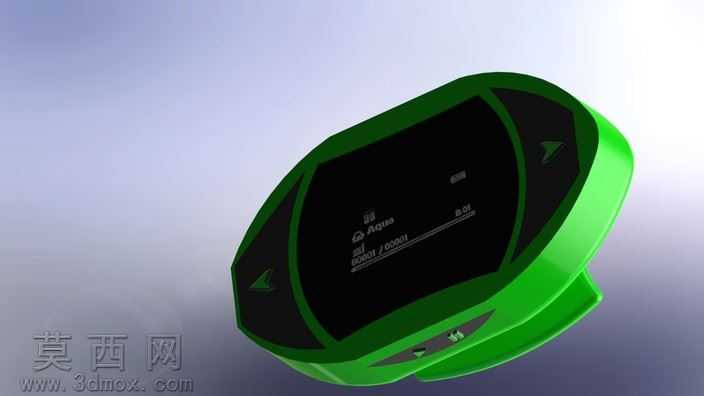

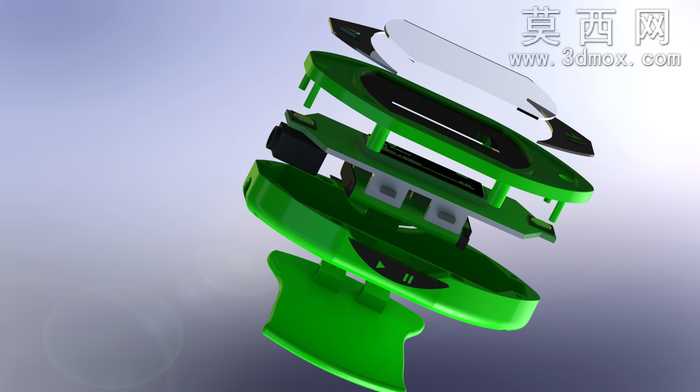

本作品为腕戴式防水MP3播放器的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先围绕佩戴舒适度与防水性能两大核心需求确定整体轮廓：主体采用近似圆角多边形的弧面造型，边缘做连续大圆角过渡处理，既适配腕部佩戴时的贴合弧度，也能减少水流冲击的应力集中，避免尖锐棱角带来的磕碰风险与密封隐患。外观建模阶段对正面操作区域做了内凹式分区设计，黑色操作面板与绿色主体外壳形成明确视觉层次，面板两侧预留触控式功能按键的安装位，按键标识采用凹陷蚀刻的建模方式，无需额外印刷即可保证标识在潮湿环境下长期使用不脱落。机身侧面预留3.5mm音频接口的安装沉台，接口处做了双层密封槽的结构设计，可搭配防水胶圈实现IPX7级以上的防水能力，满足游泳、淋浴等涉水场景的使用需求。顶部区域集成USB充电与数据传输接口，接口外侧设计独立的硅胶防水塞，防水塞与机身通过连体式软胶结构连接，避免塞体丢失，塞体闭合后与机身表面齐平，保证外观整体性。材质渲染阶段，主体外壳采用哑光亲肤PC材质的材质球设置，表面添加细微的磨砂纹理，提升佩戴时的防滑性能与触感舒适度；正面操作面板采用半透磨砂PC材质，轻微的透光效果可让内部指示灯的光线柔和透出，避免强光直射产生的视觉刺眼问题；侧边按键区域采用与主体同色的硬质PC材质，保证按键的按压反馈清晰度。内部结构建模同步完成了主板、存储芯片、电池、按键模组的占位装配，各部件之间预留0.2mm的装配间隙，外壳的卡扣连接结构做了加厚处理，保证装配后的结构强度，同时在电池仓与主板仓之间设置隔水筋，即使外部出现轻微渗水也不会直接接触核心电路。整体设计思路围绕运动涉水场景的使用痛点展开，在保证音频播放核心功能的前提下，最大化优化佩戴舒适度与防水可靠性，外观造型兼顾运动感与实用性，没有多余的装饰性结构，所有曲面设计都服务于佩戴贴合度与防水密封的功能需求，建模过程中对所有配合面都做了公差校验，保证后续开模生产时的零件适配性。
