Bronkhorst科里奥利质量流量检测装置

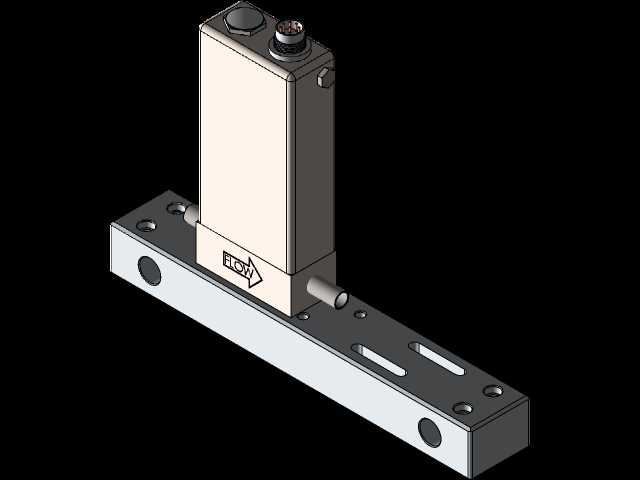

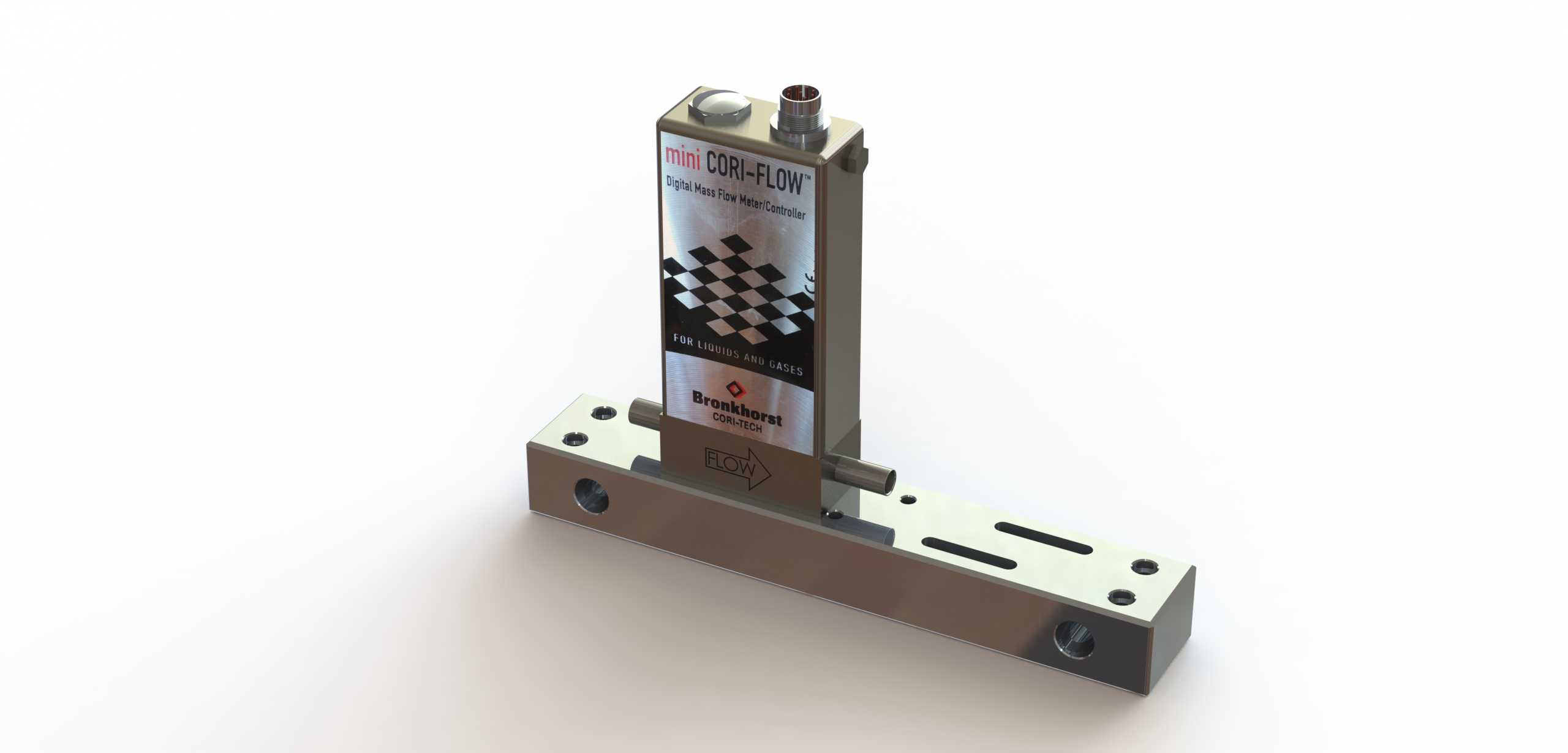

　　在半导体制程特种气体输送、实验室分析仪器流路搭建、精细化工小流量配料、燃料电池测试台供气管路这类对流体计量精度要求极高的场景里，科里奥利原理的质量流量装置一直是核心检测部件，不同于传统差压式、涡街式流量检测设备需要额外做温压补偿换算，这类装置可以直接测量流体的质量流量，不受介质密度、粘度、温度波动的干扰，哪怕是气液两相混合的微小流量工况，也能保持稳定的检测精度。这款紧凑型科里奥利质量流量检测装置，本体采用分体式块装结构设计，下部是测量流路的传感基座，上部集成了信号处理与接线腔体，整体没有冗余的外凸结构，适配狭小空间内的集成安装需求。基座部分采用不锈钢一体铣削成型，内部加工出平行的微振动测量管，流道内壁做了镜面抛光处理，

　　避免微小颗粒残留造成流道堵塞，也能降低高纯介质输送过程中的颗粒析出风险，适配洁净度要求高的工艺场景。基座上预留的安装孔位采用长圆孔与圆孔组合的设计，长圆孔方向顺着流道轴向布置，安装时可以根据实际管路对接位置做小范围的位置调整，降低管路对接的同轴度要求，避免硬接管路产生的装配应力传递到测量管段，影响检测精度。基座侧面的流路接口采用小直径卡套式连接结构，适配外径3mm到6mm的常规仪表管路，接口端面与基座本体的垂直度控制在0.02mm以内，保证管路对接后的密封可靠性，不需要额外加装密封垫片就能满足高压工况下的密封要求。上部的信号处理腔体采用密封式设计，外壳与基座之间通过密封圈做静密封，防护等级可以满足常规工业车间的溅水、粉尘防护要求，

　　腔体顶部预留的电气接口采用标准M8圆形连接器，针脚定义匹配通用工业采集系统的接线规范，不需要额外做转接就能直接接入设备的控制回路。腔体侧面印刷的标识区域清晰标注了流向标识、量程范围、设备编号信息，安装时可以快速识别安装方向，避免反向安装造成的检测失效。从结构设计逻辑来看，这款装置将振动测量单元完全封装在基座内部，信号处理板通过减震垫固定在上部腔体内，隔绝外部设备振动对测量信号的干扰，哪怕是临近布置有泵体、电磁阀这类振动源，也能保证测量数据的稳定性。实际选型应用时，需要注意安装边界的预留：装置整体的安装高度要考虑顶部连接器的接线空间，基座下方要预留至少10mm的散热间隙，避免临近设备的热辐射造成测量管段温度异常，影响零点稳定性；

　　流路安装时要保证装置前后至少有5倍管径的直管段，虽然科里奥利原理对直管段要求不高，但足够的直管段可以避免流路内的涡流扰动，进一步提升小流量工况下的检测稳定性。在小流量配料场景中，这类装置可以直接集成在注液头附近，实时监测注液过程的瞬时流量与累计流量，配合控制阀实现闭环流量调节，注液精度可以控制在毫克级，满足锂电池注液、医药试剂分装这类高精度配料的工艺要求；在半导体特气输送场景中，装置的金属密封结构可以满足超高纯气体的输送要求，不会释放杂质污染工艺气体，同时可以实时监测气体的质量流量，精准控制工艺腔室的进气量，保证制程稳定性。不同于大口径的工业管道用质量流量计，这款紧凑型设计的装置专门针对小流量、集成化的设备配套场景，整体重量控制在1kg以内，安装时不需要额外做重型支撑，直接通过基座的安装孔固定在设备安装板上即可，安装板的平面度建议控制在0.1mm以内，避免安装面不平造成基座变形，挤压内部测量管段造成零点漂移。日常维护时，只需要定期做零点校准，校准过程中保证流路内充满静止的测量介质，通过配套的调试软件触发零点校准即可，不需要拆解设备，维护成本极低。
