Nema17型步进电机精细三维结构设计

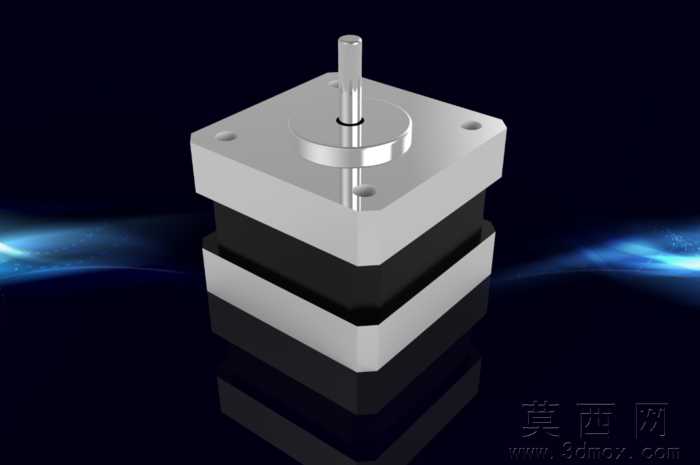

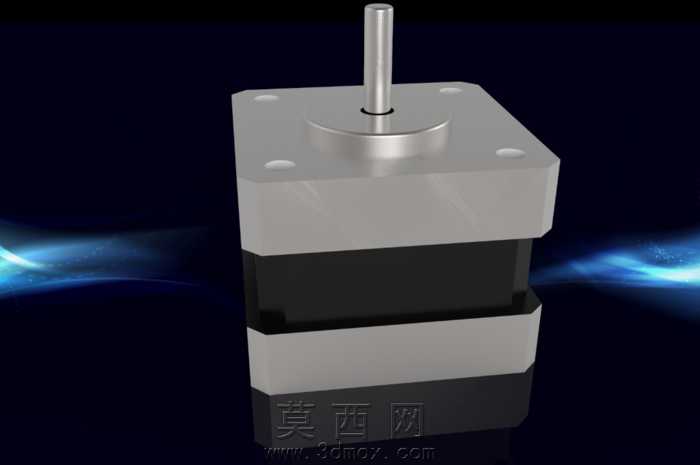

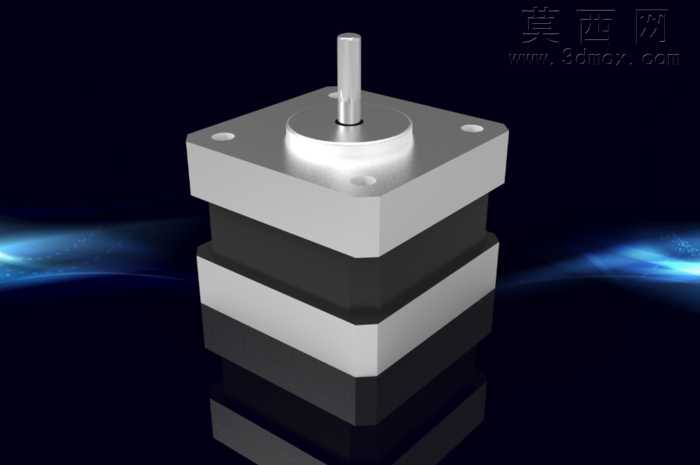

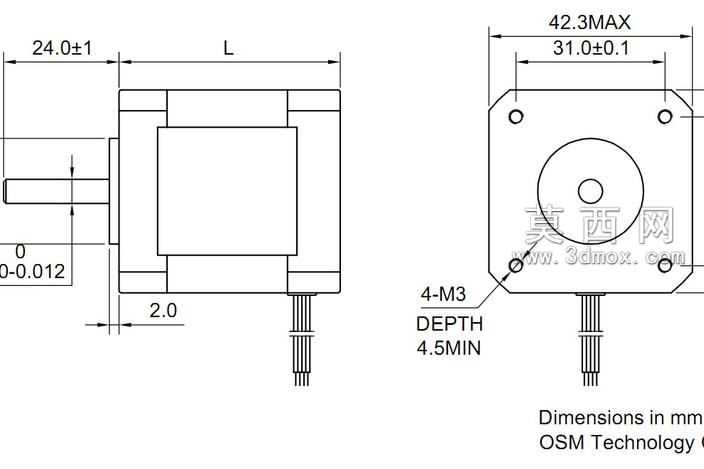

本作品为Nema17规格步进电机的三维参数化建模成果，建模过程严格遵循该型号步进电机的通用工业尺寸规范，完整还原了产品的全部结构细节。建模阶段首先以电机的方形安装法兰为基准进行草图绘制，精准定位四个安装孔的中心距与孔径参数，保证安装接口的尺寸公差符合行业通用标准，能够直接适配各类自动化设备的安装工位。模型分层构建了电机的定子外壳、中间磁轭段、下端盖以及顶部输出轴结构，其中输出轴的扁位特征、轴径尺寸、伸出长度都按照实物比例进行1:1还原，可直接用于后续的传动装配干涉校验。材质渲染环节针对不同部件做了区分处理：上下端盖与安装法兰采用拉丝铝合金材质，调整了金属反射粗糙度与环境光遮蔽参数，还原铝合金机加工后的哑光金属质感；中间的定子磁轭部分采用黑色哑光工程塑料材质，模拟实际产品的包覆绝缘层效果；输出轴采用光亮不锈钢材质，添加了细微的表面划痕纹理提升真实感，整体渲染采用柔和的影棚布光，突出各部件的结构层次与材质差异。设计过程中充分考虑了模型的工程实用性，所有结构特征都保留了可编辑的参数化历史记录，方便使用者根据自身需求调整安装孔位、轴长、机身高度等关键尺寸，模型的装配关系完全按照实际电机的装配逻辑搭建，各部件之间不存在干涉重叠问题，可直接导出用于运动仿真、装配演示、产品宣传渲染等多种场景，能够为自动化设备研发、3D打印定制电机支架、机电一体化教学演示等工作提供精准的三维模型支撑。
